لول کنترل چیست؟

لول کنترل (Level Control) به مجموعه تجهیزات، ابزار دقیق و فرآیندهایی گفته می‌شود که برای اندازه‌گیری، پایش و تنظیم خودکار سطح مایعات یا مواد جامد پودری درون مخازن و تجهیزات صنعتی به کار می‌روند. هدف اصلی در یک سیستم کنترل سطح، نگه داشتن حجم سیال در یک محدوده مشخص (Set Point) است تا از خالی شدن مخزن یا سرریز شدن آن جلوگیری شود.

یک سیستم کامل کنترل سطح از سه بخش اصلی تشکیل شده است:

• سنسور یا حسگر (Sensor): جهت تشخیص یا اندازه‌گیری ارتفاع سیال.
• کنترل‌کننده (Controller): جهت پردازش اطلاعات و اتخاذ تصمیم.
• عملگر نهایی (Final Control Element): نظیر شیر کنترلی یا پمپ جهت تغییر میزان ورودی و خروجی سیال.

امروزه سیستم‌های لول کنترل به‌صورت دستی، نیمه‌خودکار و کاملاً اتوماتیک اجرا می‌شوند. در صنایع مدرن، استفاده از سیستم‌های خودکار مبتنی بر کنترل‌کننده‌های قابل برنامه‌ریزی (PLC) اولویت دارد؛ زیرا علاوه بر کاهش خطای انسانی، سرعت پاسخ‌دهی و ایمنی فرآیند را به‌طور چشمگیری افزایش می‌دهند.





اهمیت لول کنترل در صنایع

مدیریت و کنترل سطح مایعات در فرآیندهای صنعتی فراتر از یک اقدام عملیاتی ساده بوده و مستقیماً با ایمنی تجهیزات، کیفیت تولید و کاهش هزینه‌های عملیاتی پیوند خورده است. عدم پایش مداوم سطح سیال می‌تواند خسارات مالی و جانی سنگینی به بار آورد.

به عنوان مثال، افت ناگهانی سطح آب در بویلرهای صنعتی (دیگ‌های بخار) باعث افزایش بیش از حد دما، سوختن تیوب‌ها و در نهایت خطر انفجار می‌شود. در مقابل، افزایش بی‌رویه سطح سیال در مخازن نگهداری مواد شیمیایی، خطرات سرریز شدن، آلودگی‌های محیط‌زیستی و پرت سرمایه را به همراه دارد.



مزایای اصلی استفاده از سیستم Level Control

به‌کارگیری تجهیزات هوشمند و اتوماتیک کنترل سطح، ارزش افزوده‌های متعددی برای واحدهای صنعتی به همراه دارد:

• جلوگیری از سرریز شدن مخازن: پیشگیری از هدر رفت مواد اولیه و آسیب به محیط زیست.
• محافظت از پمپ‌ها در برابر کارکرد خشک (Dry Running): قطع خودکار جریان یا خاموش کردن پمپ هنگام افت سطح سیال جهت جلوگیری از سوختن فیبر و فنر و پروانه.
• ارتقای ایمنی فرآیند: کاهش خطرات ناشی از نوسانات فشار و دمای ناشایست در تجهیزات حساس.
• کاهش خطاهای انسانی: جایگزینی پایش هوشمند اتوماتیک به جای بازدیدهای چشمی و دستی اپراتورها.
• افزایش عمر مفید تجهیزات: جلوگیری از استهلاک زودرس پمپ‌ها، شیرآلات و مخازن فرآیندی.
• بهبود راندمان و کاهش هزینه‌های نگهداری: بهینه‌سازی مصرف انرژی و جلوگیری از توقف‌های ناخواسته خط تولید (Downtime).





نحوه عملکرد لول کنترل

عملکرد لول کنترل بر پایه یک حلقه بازخورد بسته (Closed-Loop Control) استوار است. در این چرخه، سه گام اصلی برای حفظ ثبات سطح سیال به‌صورت مداوم و لحظه‌ای تکرار می‌شوند:

۱. اندازه‌گیری و سنجش (Sensing):

در گام اول، سنسور یا ترانسمیتر سطح، میزان دقیق سیال موجود در مخزن را پایش کرده و اطلاعات را به‌صورت سیگنال استاندارد (الکتریکی یا نیوماتیکی) استخراج می‌کند.

۲. تحلیل و پردازش (Processing):

سیگنال دریافتی به واحد کنترل‌کننده (مانند PLC، کنترلر PID یا لوپ‌کنترلر) ارسال می‌شود. واحد پردازش، مقدار اندازه‌گیری‌شده را با نقطه تنظیم استاندارد (Set Point) مقایسه کرده و در صورت وجود انحراف، میزان خطای سیستم را محاسبه می‌کند.

۳. اعمال فرمان اصلاحی (Actuation):

در گام نهایی، کنترلر فرمان لازم را به عملگرهای خروجی صادر می‌کند. این فرمان می‌تواند شامل تغییر میزان گشودگی شیر کنترلی (Control Valve)، استارت یا استاپ پمپ و یا فعال‌سازی سیستم‌های هشدار (Alarm) باشد تا سطح مایع مجدداً به محدوده ایمن بازگردد.

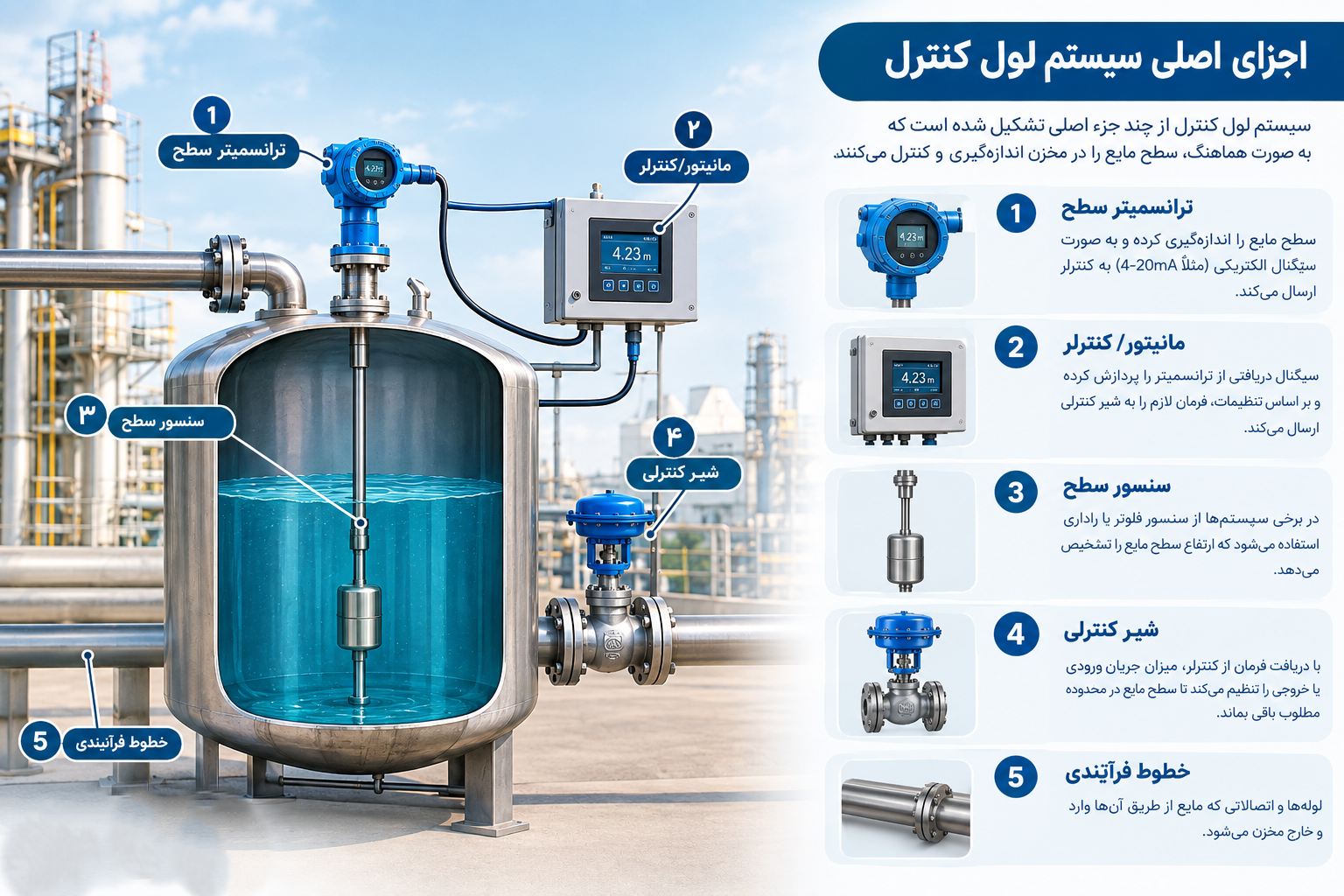

اجزای اصلی سیستم لول کنترل

یک سیستم جامع کنترل سطح از پنج رکن اصلی تشکیل شده است که در یک تعامل پیوسته، وظیفه پایش، پردازش و اجرای فرآیند را بر عهده دارند:

۱. سنسور و حسگر سطح (Level Sensors)

سنسور نخستین نقطه تماس با سیال است که وظیفه تشخیص، پایش یا سنجش میزان ارتفاع مایع را بر عهده دارد. انتخاب فناوری مناسب سنسور به نوع سیال، دمای کاری، میزان فشار و خورندگی محیط بستگی دارد. مهم‌ترین فناوری‌های سنسور سطح عبارتند از:

• شناوری (Float Sensor): کارکرد مکانیکی بر اساس نیروی ارشمیدس؛ مناسب برای مایعات معمولی و مخازن ساده.
• خازنی (Capacitive Sensor): اندازه‌گیری تغییرات ظرفیت خازنی بین الکترود و جداره مخزن؛ عالی برای سیالات چسبنده و پودرها.
• اولتراسونیک (Ultrasonic Sensor): سنجش غیرتماسی با ارسال امواج صوتی؛ ایده‌آل برای سیالات خورنده در فشارهای جوی.
• راداری (Radar Level Sensor): پیشرفته‌ترین روش غیرتماسی مبتنی بر امواج مایکروویو؛ مقاوم در برابر دما، فشار بالا و بخارات شدید.
• هیدرواستاتیکی (Hydrostatic Sensor): سنجش سطح بر اساس فشار فشارسنجی ستون سیال در کف مخزن.

۲. لول سوئیچ (Level Switch)

لول سوئیچ‌ها تجهیزاتی جهت کنترل نقطه‌ای (Point Level Control) هستند. این حسگرها تنها در صورت رسیدن سطح سیال به یک حد مشخص (مانند حداقل High-High یا حداکثر Low-Low)، فرمان قطع یا وصل خروجی (On/Off) را صادر می‌کنند. کاربرد اصلی آن‌ها ایجاد هشدار (Alarm) و جلوگیری از سرریز یا کارکرد خشک تجهیزات است.

۳. لول ترانسمیتر (Level Transmitter)

برخلاف سوئیچ‌ها، لول ترانسمیترها وظیفه کنترل پیوسته (Continuous Level Control) را بر عهده دارند. این تجهیزات داده‌های حاصل از سنسور را به سیگنال‌های استاندارد صنعتی (مانند جریان ۴-۲۰ میلی‌آمپر یا پروتکل‌های شبکه HART و Modbus) تبدیل کرده و به‌صورت لحظه‌ای به سیستم‌های مرکزی ارسال می‌نمایند.

۴. کنترل‌کننده یا پردازشگر (Controller)

کنترلر نقش مغز متفکر سیستم را ایفا می‌کند. این تجهیز سیگنال‌های دریافتی از ترانسمیتر را پردازش کرده، آن را با نقطه تنظیم (Set Point) مقایسه می‌نماید و الگوریتم‌های کنترلی (مانند PID) را جهت صدور فرمان اصلاحی اجرا می‌کند. انواع رایج کنترلرها عبارتند از:

• کنترل‌کننده‌های اختصاصی پنلی (Digital Controllers)
• سیستم‌های اتوماسیون پی‌ال‌سی (PLC)
• سیستم‌های کنترل توزیع‌شده (DCS)

۵. عناصر نهایی کنترل (Final Control Elements)

تجهیزات اجرایی آخرین حلقه از زنجیره کنترل هستند که با دریافت فرمان مستقیم از کنترلر، میزان ورودی یا خروجی سیال را به مخزن تغییر می‌دهند:

• شیرهای کنترلی (Control Valves): تنظیم میزان دبی ورودی و خروجی به‌صورت تدریجی.
• عملگرها (Actuators): تحریک‌پذیر به‌صورت نیوماتیکی، الکتریکی یا هیدرولیکی جهت باز و بست شیرها.
• پمپ‌ها و موتورها: روشن/خاموش شدن یا تغییر سرعت گردش (با درایو VFD) جهت تعادل دبی.









انواع لول کنترل

انواع سیستم‌های لول کنترل در صنایع سیستم‌های کنترل سطح براساس نحوه پایش سیال (نقطه‌ای یا پیوسته) و درجه اتوماسیون (دستی یا اتوماتیک) دسته‌بندی می‌شوند. شناخت دقیق این روش‌ها به انتخاب بهینه تجهیزات براساس نیاز فرآیند کمک می‌کند.



۱. کنترل سطح نقطه‌ای (Point Level Control)

در روش کنترل نقطه‌ای، تجهیزات تنها رسیدن سطح سیال به یک یا چند نقطه مشخص از پیش تعیین‌شده (مانند حداقل، حد وسط یا حداکثر) را تشخیص می‌دهند. عملکرد این سیستم‌ها به‌صورت قطع و وصل (On/Off) است.

تجهیزات اصلی

• انواع لول سوئیچ (شناوری، خازنی، ارتعاشی/چنگالی).

کاربردهای کلیدی

• فعال‌سازی سیستم‌های هشدار (Alarm) هنگام پر شدن یا خالی شدن مخزن.
• حفاظت از پمپ‌ها در برابر خشک کار کردن (Low-Level Cutoff).
• جلوگیری از سرریز شدن مخازن نگهداری (High-Level Shutdown).

۲. کنترل سطح پیوسته (Continuous Level Control)

در سیستم کنترل پیوسته، ارتفاع دقیق سیال در هر لحظه و به‌طور ۵ تا ۱۰۰ درصد حجم مخزن اندازه‌گیری می‌شود. این روش امکان پایش آنلاین، ترسیم نمودارهای روندی و کنترل پیشرفته را فراهم می‌سازد.

تجهیزات اصلی

انواع لول ترانسمیتر (راداری، اولتراسونیک، هیدرواستاتیک، خازنی)

مزایای کلیدی

• دقت فوق‌العاده: اندازه‌گیری لحظه‌ای با کمترین درصد خطا
• قابلیت پیاده‌سازی کنترل PID: تنظیم تدریجی میزان بازگشایی شیرها متناسب با دبی ورودی و خروجی.
• مناسب فرآیندهای حساس: ایده‌آل برای برج‌های تقطیر، بویلرها و مخازن واکنش شیمیایی.



شاخص ارزیابی	کنترل سطح نقطه‌ای (Point)	کنترل سطح پیوسته (Continuous)
نوع خروجی	سیگنال قطع و وصل (Relay/Switch)	سیگنال آنالوگ (4-20mA) یا دیجیتال (HART/Modbus)
طبیعت عملکرد	ایمنی و هشدار حد (Safety/Limit)	پایش و تنظیم مداوم فرآیند (Process Control)
پیچیدگی تجهیزات	ساده و کم‌هزینه	پیشرفته با نیاز به کالیبراسیون
هزینه پیاده‌سازی	اقتصادی	بالاتر



۳. دسته بندی بر اساس درجه اتوماسیون

لول کنترل دستی (Manual Level Control)

در این روش قدیمی، اپراتور با مشاهده چشمی سطح سیال از طریق لول گیج یا شیشه رویت (Sight Glass)، شیرهای دستی را باز یا بسته می‌کند. امروزه به دلیل خطر بالای خطای انسانی، سرعت پایین و هزینه‌های نیروی انسانی، استفاده از این روش به مخازن غیرحساس یا شرایط اضطراری محدود شده است.

لول کنترل اتوماتیک (Automatic Level Control)

این سیستم‌ها فرآیند اندازه‌گیری، تصمیم‌گیری و اعمال فرمان را بدون دخالت انسان انجام می‌دهند. سیستم‌های اتوماتیک به دلیل افزایش چشمگیر ایمنی، سرعت پاسخ‌دهی بالا و پایداری فرآیند، استاندارد اصلی در تمامی صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها محسوب می‌شوند.









انواع تکنولوژی‌های اندازه‌گیری سطح

انواع تکنولوژی‌های اندازه‌گیری و پایش سطح انتخاب فناوری مناسب برای پایش سطح به نوع سیال (مایع، پودر، جامدات)، ویسکوزیته، میزان خورندگی، دما و فشار عملیاتی مخزن بستگی دارد. در ادامه رایج‌ترین تکنولوژی‌های اندازه‌گیری سطح در تجهیزات لول کنترل بررسی شده‌اند:



۱. روش شناوری (Float / Displacer Level Measurement)

این روش براساس اصل ارشمیدس و نیروی شناوری کار می‌کند. با تغییر سطح سیال، شناور حرکت کرده و این حرکت مکانیکی از طریق اهرم یا مگنت به سوئیچ یا ترانسمیتر منتقل می‌شود.

مزایا

قیمت مناسب، نصب و تعمیرات آسان، عملکرد کاملاً مکانیکی و بی‌نیاز از برق در نمونه‌های ساده.

معایب و محدودیت‌ها

دارای قطعات متحرک و احتمال استهلاک یا گیرپاژ، حساس به ایجاد رسوب و ویسکوزیته بالا.

کاربرد

مخازن آب، سوخت و مایعات بدون رسوب.



۲. روش اولتراسونیک (Ultrasonic Level Sensor)

اندازه‌گیری اولتراسونیک یک روش غیرتماسی (Non-Contact) است. این تجهیز امواج صوتی با فرکانس بالا (مافوق صوت) را به سمت سطح سیال ارسال کرده و زمان بازگشت موج (Time-of-Flight) را به فاصله‌سنجی تبدیل می‌کند.

مزایا

عدم تماس مستقیم با سیال، مناسب برای مواد خورنده، هزینه نگهداری بسیار پایین.

معایب و محدودیت‌ها

حساسیت به وجود بخار، تلاطم شدید سطح مایع، گرد و غبار سنگین و تغییرات دمایی شدید که بر سرعت صوت تأثیر می‌گذارند.

کاربرد

مخازن نگهداری اسید، فاضلاب و مایعات شیمیایی در فشار جو.



۳. روش راداری (Radar Level Transmitter)

فناوری راداری بر اساس ارسال و دریافت امواج الکترومغناطیسی (مایکروویو) عمل می‌کند. این روش به دو صورت غیرتماسی (Free Space Radar) و تماسی یا رادار هدایت‌شده (Guided Wave Radar – GWR) پیاده‌سازی می‌شود.

مزایا

دقت فوق‌العاده بالا (در حد میلی‌متر)، عدم تأثیرپذیری از دما، فشار، گرد و غبار و بخار، عملکرد عالی در شرایط سخت صنعتی.

معایب و محدودیت‌ها

هزینه اولیه بالاتر نسبت به سایر روش‌ها.

کاربرد

راکتورها، برج‌های تقطیر، مخازن تحت فشار High-Pressure و صنایع نفت و گاز.



۴. روش خازنی (Capacitive Level Measurement)

در این فناوری، میله سنسور و جدار مخزن به عنوان دو دیواره یک خازن عمل می‌کنند و سیال نقش دی‌الکتریک را ایفا می‌کند. با تغییر ارتفاع سیال، ظرفیت خازنی تغییر کرده و این تغییر به سیگنال الکتریکی تبدیل می‌شود.

مزایا

امکان استفاده برای مایعات و جامدات پودری، مقاوم در برابر دما و فشار بالا، نداشتن قطعه متحرک.

معایب و محدودیت‌ها

نیازمند کالیبراسیون دقیق بر اساس ثابت دی‌الکتریک سیال (Dielectric Constant).

کاربرد

سیالات چسبنده، پودرهای صنعتی، سیلوهای غلات و سیمان.



۵. روش هیدرواستاتیکی (Hydrostatic Level Measurement)

این روش براساس اندازه‌گیری فشار ستون سیال (Head Pressure) در کف مخزن کار می‌کند. ترانسمیتر فشار دیفرانسیلی یا غوطه‌ور، فشار حاصل از ارتفاع سیال را طبق فرمول به سطح مایع تبدیل می‌کند.

مزایا

نصب آسان، ایده‌آل برای مخازن عمیق و چاه‌ها، دقت بالا در سیالات با چگالی ثابت.

معایب و محدودیت‌ها

حساسیت به تغییرات چگالی سیال و خطای احتمالی در مخازن تحت فشار (در صورت عدم استفاده از سنسور دیفرانسیلی).

کاربرد

مخازن آب آشامیدنی، چاه‌های عمیق و مخازن ذخیره سوخت.



جدول مقایسه جامع تکنولوژی‌های اندازه‌گیری سطح

تکنولوژی سنجش	نوع تماس	دقت اندازه‌گیری	مقاومت در برابر فشار و دما	مناسب برای
شناوری	تماسی	متوسط	متوسط	مایعات پاک و مخازن ساده
اولتراسونیک	غیرتماسی	بالا	محدود (فشار جوی)	سیالات خورنده و مخازن روباز
راداری	غیرتماسی / تماسی	بسیار بالا	بسیار بالا	راکتورها و شرایط سخت فرایندی
خازنی	تماسی	بالا	بالا	مایعات چسبنده و جامدات پودری
هیدرواستاتیک	تماسی	بالا	متوسط تا بالا	مخازن عمیق و چاه‌ها

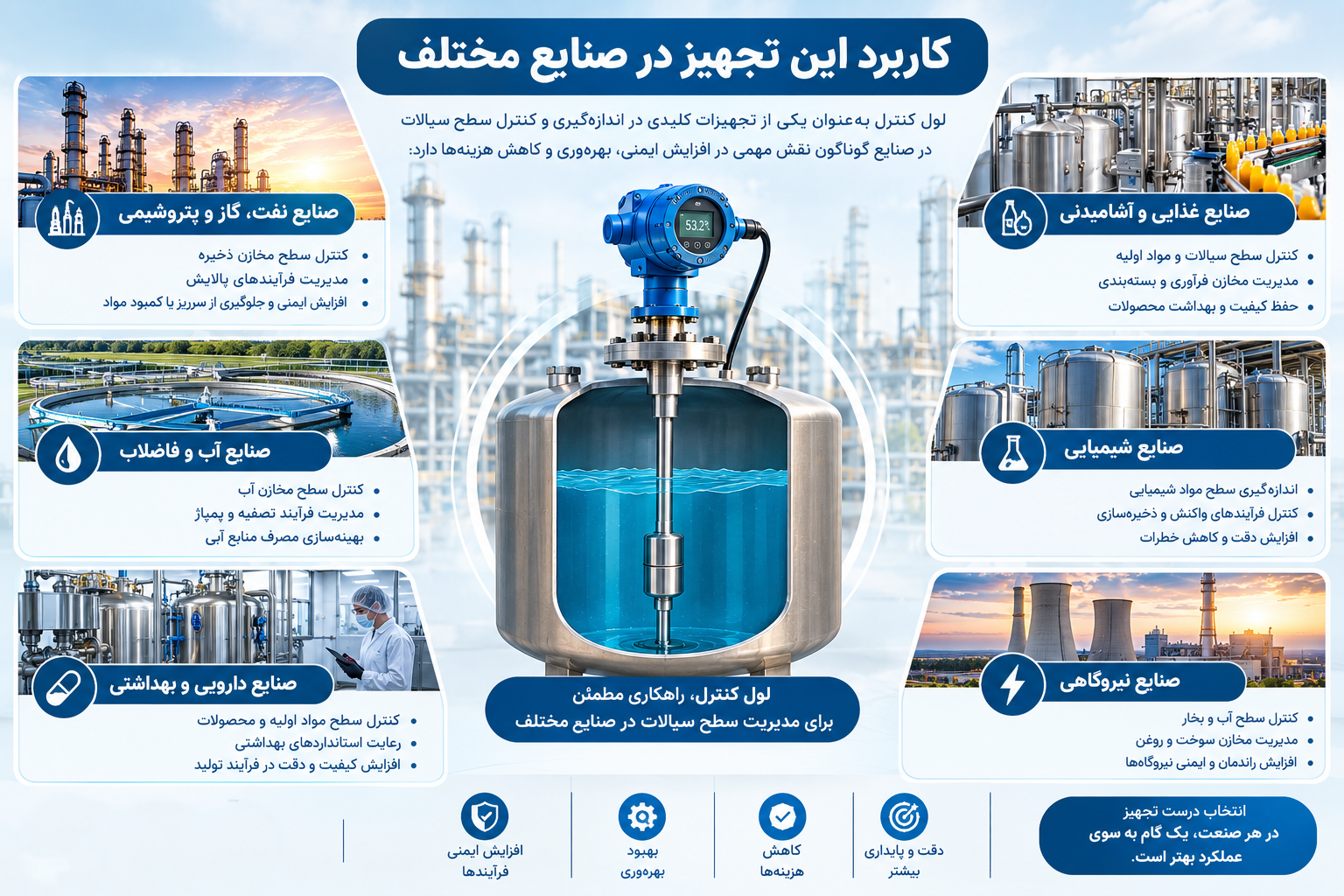

کاربرد این تجهیز در صنایع مختلف

تجهیزات کنترل سطح به دلیل تنوع فرایندی در صنایع گوناگون، نقش حسی و حیاتی در پایش، کنترل کیفیت و تامین ایمنی خطوط تولید ایفا می‌کنند. در ادامه، مهم‌ترین کاربردهای این سیستم‌ها به تفکیک صنایع بررسی شده است:



صنایع نفت، گاز و پالایشگاه‌ها

در واحدهای بالادستی و پایین‌دستی صنعت نفت، کنترلهای سطح باید در برابر فشارهای بالا، سیالات آتش‌گیر و گازهای ترش مقاوم باشند.

کاربردها

کنترل سطح مایعات در مخازن جداکننده (Separators)، مخازن ذخیره نفت خام، separators سه فازی و سپراتورهای گاز و نفت.

الزامات تخصصی

نیازمند گواهی‌نامه‌های ضد انفجار (ATEX/IECEx) و متریال مقاوم در برابر خوردگی بر اساس استاندارد NACE MR0175.



صنایع پتروشیمی و شیمیایی

فرآیندهای پتروشیمی همراه با واکنش‌های پیچیده، تغییرات شدید دما و حضور سیالات بسیار خورنده یا چسبنده هستند.

کاربردها

پایش و تنظیم دقیق سطح سیال در راکتورهای شیمیایی، برج‌های تقطیر (Distillation Columns) و مخازن اسید.

تجهیزات رایج

استفاده از لول ترانسمیترهای راداری (Radar) و خازنی با روکش‌های مقاوم PTFE.



نیروگاه‌های برق و حرارتی

در نیروگاه‌ها، آب و بخار سیالات اصلی فرآیند تولید انرژی هستند و نوسان سطح آن‌ها مستقیماً ایمنی کل نیروگاه را تهدید می‌کند.

کاربردها

پایش پیوسته سطح آب در بویلرها (Steam Boilers)، مخازن دی‌اریتور (Deaerator)، کندانسورها و مخازن تغذیه.

اهمیت ویژه

جلوگیری از پدیده شوک حرارتی، انفجار دیگ بخار یا ورود قطرات آب به توربین طبق استانداردهای ASME Boiler and Pressure Vessel Code (BPVC).



صنایع غذایی و آشامیدنی

سیستم‌های لول کنترل در صنایع غذایی علاوه بر دقت بالا، باید فرآیندهای بهداشتی را پشتیبانی کنند.

کاربردها

اندازه‌گیری سطح مخازن شیر، روغن‌های خوراکی، عصاره‌ها و مخازن شستشوی CIP.

الزامات تخصصی

طراحی بر اساس استانداردهای بهداشتی (Sanitary Design)، دارای بدنه استیل 316L و قابلیت تحمل فرآیندهای استریل‌سازی CIP/SIP.



صنایع داروسازی و بیوتکنولوژی

در تولید محصولات دارویی، کوچک‌ترین انحراف در سطح یا آلودگی سیال منجر به ابطال کامل بچ تولیدی می‌شود.

کاربردها

پایش دقیق مخازن فرمولاسیون، بیوراکتورها و مخازن ذخیره آب مقطر تزریقی (WFI).

الزامات تخصصی

سطح صاف بدون درز (Polished Surface) و تاییدیه استانداردهای FDA و 3-A.



تصفیه‌خانه‌های آب و فاضلاب

در تاسیسات آب و فاضلاب، ابزارها با سیالات حاوی ذرات معلق، لجن و گازهای خورنده مواجه هستند.

کاربردها

کنترل سطح حوضچه‌های ته نشینی، چاه‌های جمع‌آوری فاضلاب، مخازن کلرزنی و ایستگاه‌های پمپاژ.

تجهیزات رایج

لول ترانسمیترهای اولتراسونیک غیرتماسی و سوئیچ‌های گلابی (Float Switches).









مزایای کلیدی پیاده‌سازی سیستم Level Control در فرآیندهای صنعتی

تجهیز خطوط تولید به سیستم‌های پیشرفته لول کنترل تنها یک الزام فنی نیست؛ بلکه سرمایه‌گذاری استراتژیک برای حفظ دارایی‌های صنعتی، تضمین تداوم تولید و افزایش سودآوری محسوب می‌شود. مزایای اصلی این سیستم‌ها در سه محور کلیدی قابل بررسی است:

۱. مزایای فنی و عملیاتی (Operational Benefits)

• امکان اتوماسیون کامل فرآیند (Process Automation): یکپارچه‌سازی لول کنترل با سیستم‌های کنترل مرکزی (PLC/DCS) نیاز به کنترل دستی را کاملاً از بین می‌برد.
• کاهش چشمگیر خطاهای انسانی: حذف اشتباهات اپراتوری در تنظیم دبی، خوانش نادرست گیج‌ها و تاخیر در واکنش به شرایط اضطراری.
• افزایش راندمان و طول عمر تجهیزات: جلوگیری از فشار زائد به سیستم‌های پمپاژ و شیرآلات، مانع از استهلاک زودرس قطعات مکانیکی می‌شود.

۲. مزایای ایمنی و محیط‌زیستی (Safety & Environmental Benefits)

• حفاظت از پمپ‌ها در برابر کارکرد خشک (Dry-Run Protection): قطع فوری مدار پمپ به محض افت سطح مایع از حد مجاز، از آسیب به آب‌بندهای مکانیکی (Mechanical Seals) و پروانه‌ها جلوگیری می‌کند.
• پیشگیری از سرریز مخازن (Overflow Prevention): جلوگیری از هدر رفت مواد باارزش یا سمی و محافظت از محیط زیست در برابر نشتی مواد شیمیایی و آلاینده.
• تضمین ایمنی تجهیزات تحت فشار: جلوگیری از صدمات ناشی از نوسانات شدید فشار و دما در دیگ‌های بخار و راکتورهای حساس.

۳. مزایای اقتصادی و ارتقای کیفیت (Economic & Quality Benefits)

• کاهش هزینه‌های عملیاتی و تعمیرات: نگهداری پیشگیرانه مبتنی بر داده‌های دقیق سطح، هزینه‌های خرابی‌های غیرمنتظره (Unplanned Downtime) را drastic کاهش می‌دهد.
• ثبات و بهبود کیفیت محصول نهایی: در فرآیندهای ترکیبی و راکتورها، حفظ دقیق نسبت سطح سیالات ضامن یکنواختی فرمولاسیون و کیفیت محصول است.



در نهایت، پیاده‌سازی یک سیستم لول کنترل استاندارد، بستر لازم را برای بهره‌برداری مطمئن، ایمن و اقتصادی در تمامی صنایع فرآیندی فراهم می‌سازد. بدون این سیستم‌ها، دستیابی به استانداردهای مدرن تولید عملاً غیرممکن خواهد بود.





تفاوت لول کنترل (Level Control) و لول گیج (Level Gauge)

یکی از اشتباهات رایج در مهندسی ابزار دقیق، یکسان فرض کردن لول گیج و سیستم لول کنترل است. اگرچه هر دو تجهیز با سطح سیال در ارتباط هستند، اما کارکرد و هدف استفاده از آن‌ها کاملاً متفاوت است.

۱. لول گیج (Level Gauge) چیست؟

لول گیج (مانند لول گیج‌های شیشه‌ای Sight Glass یا نمایشگرهای مغناطیسی Magnetic Level Gauge) ابزاری صرفاً نمایشگر و محلی (Local Indicator) است. این تجهیز تنها امکان مشاهده چشمی و مستقیم سطح مایع را برای اپراتور حاضری در سایت فراهم می‌سازد و هیچ‌گونه سیگنال الکتریکی یا فرمان اتوماتیک صادر نمی‌کند.

۲. سیستم لول کنترل (Level Control) چیست؟

سیستم لول کنترل یک مجموعه پایشی، پردازشی و کنترلی است. این سیستم نه تنها میزان سطح را اندازه‌گیری می‌کند، بلکه داده‌ها را به اتاق کنترل فرستاده و با فرمان به شیرهای کنترلی یا پمپ‌ها، فرآیند را به‌صورت اتوماتیک در محدوده مشخص نگه می‌دارد.

جدول مقایسه لول کنترل و لول گیج



شاخص ارزیابی	لول کنترل (Level Control)	لول گیج (Level Gauge)
هدف اصلی	پایش، سنجش و کنترل اتوماتیک فرآیند	نمایش چشمی و محلی سطح (Local Sight)
کنترل سطح سیال	دارد (با فرمان به شیر کنترلی یا پمپ)	ندارد
ارسال سیگنال به PLC/DCS	دارد (سیگنال ۴-۲۰mA، HART یا Modbus)	ندارد (کاملاً مکانیکی یا نوری)
قابلیت اتوماسیون	دارد	ندارد
وابستگی به اپراتور	صفر (کاملاً اتوماتیک)	بالا (نیازمند بازرسی چشمی)
منبع تغذیه	نیازمند برق یا هوای فشرده (Pneumatic)	بدون نیاز به برق (غالباً مکانیکی)



نتیجه‌گیری مقایسه‌ای

به طور خلاصه، لول گیج تنها ابزاری برای نمایش چشمی سطح مایع در محل مخزن است؛ در حالی که سیستم لول کنترل علاوه بر سنجش، وظیفه مدیریت، ارسال فرمان و حفظ پایداری کامل فرآیند را بر عهده دارد.





نکات مهم در انتخاب

نکات کلیدی و معیارهای مهم در انتخاب سیستم لول کنترل انتخاب اشتباه تجهیزات کنترل سطح می‌تواند منجر به خرابی زودرس، توقف خط تولید، کاهش دقت و تحمیل هزینه‌های سنگین تعمیرات شود. برای خرید مناسب‌ترین سیستم Level Control، بررسی پارامترهای زیر الزامی است:

۱. خواص فیزیکی و شیمیایی سیال (Process Fluid Properties)

ماهیت سیال نقش تعیین‌کننده‌ای در جنس بدنه سنسور و فناوری اندازه‌گیری دارد:

• خورندگی (Corrosiveness): برای اسیدها و سیالات خورنده باید از روکش‌های خاص مانند PTFE یا متریال Hastelloy و Titanium استفاده کرد.
• ویسکوزیته و چسبندگی: سیالات غلیظ و چسبنده باعث گرفتگی مکانیزم‌های مکانیکی (مانند شناورها) می‌شوند؛ در این شرایط سنسورهای خازنی یا غیرتماسی اولتراسونیک و راداری اولویت دارند.
• ثابت دی‌الکتریک: در استفاده از ترانسمیترهای راداری و خازنی، میزان ثابت دی‌الکتریک سیال جهت سنجش بازتاب امواج بسیار حائز اهمیت است.

۲. شرایط عملیاتی؛ فشار و دما (Process Pressure & Temperature)

دمای کارکرد و فشار داخل مخزن محدودیت‌های تجهیز را مشخص می‌کنند:

• در مخازن تحت فشار بالا (High Pressure) و دمای شدید (Extreme Temperature) مانند بویلرها و راکتورها، ترانسمیترهای راداری هدایت‌شده (GWR) یا لول گیج‌های مغناطیسی کارایی دارند.
• سنسورهای اولتراسونیک معمولاً به فشار جو محدود هستند و برای شرایط فشار بالا گزینه مناسبی محسوب نمی‌شوند.

۳. دقت و سرعت پاسخ‌دهی مورد نیاز (Required Accuracy)

میزان حساسیت فرآیند تعیین می‌کند که چه هزینه‌ای برای دقت تجهیز صورت گیرد:

• فرآیندهای حساس مانند مخازن فرمولاسیون دارویی یا فروشگاهی به دقت بالا (در حد میلی‌متر) و رادارهای ۲۴ تا ۸۰ گیگاهرتز نیاز دارند.
• برای مخازن ذخیره آب شهری، دقت‌های استاندارد اولتراسونیک یا شناوری کاملاً کفایت می‌کند.

۴. شرایط محیطی و محیط‌های خطرناک (Environmental Conditions)

• ایمنی ضد انفجار (ATEX / IECEx): در صنایع نفت، گاز و پتروشیمی، تجهیزات حتماً باید دارای گواهی ضد انفجار (Explosion-Proof / Intrinsically Safe) باشند.
• عوامل محیطی: وجود بخارات متراکم، کف (Foam) روی سطح سیال، ارتعاشات مکانیکی یا گردوغبار شدید بر عملکرد سنسورهای نوری و صوتی اثرگذار است.

۵. هزینه‌های دوره طول عمر تجهیز (Total Cost of Ownership – TCO)

در هنگام خرید نباید تنها به قیمت اولیه تجهیز توجه کرد. هزینه‌های نصب، کالیبراسیون‌های دوره‌ای، قطعات یدکی و هزینه‌های احتمالی ناشی از توقف خط تولید در صورت خرابی دستگاه، از فاکتورهای حیاتی در محاسبات اقتصادی به شمار می‌روند.



پارامتر ارزیابی	گزینه ترجیحی	فناوری یا متریال پیشنهادی
سیال خورنده یا اسیدی	عدم تماس مستقیم	سنسور اولتراسونیک / راداری با روکش PTFE
فشار و دمای بسیار بالا	مقاومت مکانیکی شدید	راداری هدایت‌شده (GWR) / دیسپلیسر
حضور کفی یا بخار متراکم	عبور از لایه‌های بخار/کف	رادار مایکروویو با فرکانس بالا (80GHz)
محیط‌های خطرناک و گازی	رعایت ایمنی ذاتی	تجهیزات با استاندارد Ex d / Ex ia
مایعات غلیظ و پودرها	عدم گیرپاژ قطعات	سنسور خازنی یا چنگالی (Tuning Fork)





برندهای معتبر و پیشرو در تولید تجهیزات لول کنترل

انتخاب سازنده (Manufacturer) معتبر در تجهیزات ابزار دقیق، تضمین‌کننده دقت اندازه‌گیری، طول عمر بالا و پایداری فرآیند در شرایط سخت صنعتی است. در ادامه، مطرح‌ترین و معتبرترین کمپانی‌های جهانی در زمینه طراحی و تولید تجهیزات کنترل سطح معرفی شده‌اند:

۱. زیمنس (Siemens) – آلمان

کمپانی زیمنس یکی از غول‌های صنعت اتوماسیون و ابزار دقیق در جهان است. تجهیزات کنترل سطح زیمنس (تحت شاخه SITRANS) به دلیل پایداری بالا، سازگاری کامل با سیستم‌های اتوماسیون صنعتی و شبکه PROFIBUS شناخته می‌شوند.

• محصولات شاخص: ترانسمیترهای اولتراسونیک سری SITRANS LU و رادارهای SITRANS LR.
• حوزه تمرکز: تصفیه‌خانه‌های آب و فاضلاب، صنایع شیمیایی و خطوط سیمان.

۲. امرسون (Emerson – Rosemount) – آمریکا

امرسون تحت برند تجاری Rosemount، بی‌رقیب‌ترین تولیدکننده تجهیزات ابزار دقیق در صنایع نفت و گاز به شمار می‌رود. محصولات لول کنترل امرسون برای سخت‌ترین شرایط فرایندی (دما و فشارهای فوق‌العاده بالا) طراحی شده‌اند.

• محصولات شاخص: ترانسمیترهای راداری سری Rosemount 5300 و 5400.
• حوزه تمرکز: پالایشگاه‌های نفت و گاز، صنایع پتروشیمی و نیروگاه‌ها.

۳. اندروس هاوزر (Endress+Hauser) – سوئیس

کمپانی E+H یکی از تخصصی‌ترین و محبوب‌ترین برندهای جهانی در زمینه سنجش سطح است. این برند به دلیل نوآوری در تکنولوژی‌های اندازه‌گیری و ارائه راهکارهای فوق‌العاده دقیق بهداشتی و صنعتی شهرت دارد.

• محصولات شاخص: ترانسمیترهای راداری سری Micropilot و سنسورهای اولتراسونیک Prosonic.
• حوزه تمرکز: صنایع داروسازی، مواد غذایی و آشامیدنی، و صنایع شیمیایی دقیق.

۴. وگا (VEGA) – آلمان

برند آلمانی VEGA متخصص فرکانس‌های راداری و تکنولوژی‌های پیشرفته سنجش سطح است. این شرکت با تمرکز تخصصی بر روی تکنولوژی رادار (۸۰ گیگاهرتز)، تجهیزاتی با ابعاد بسیار فشرده، رابط کاربری آسان و دقت بی‌نظیر تولید می‌کند.

• محصولات شاخص: سنسورها و ترانسمیترهای راداری سری VEGAPULS و VEGAFLEX.
• حوزه تمرکز: مخازن حاوی مواد پودری، جامدات، مایعات متلاطم و مخازن تحت فشار.

۵. ای‌بی‌بی (ABB) – سوئیس/سوئد

مجموعه چندملیتی ABB از پیشگامان تکنولوژی اتوماسیون و ابزار دقیق است. سیستم‌ها و سنسورهای لول کنترل ABB به دلیل ایمنی ذاتی بالا و قابلیت اعتماد در شرایط فرآیندی بحرانی در سراسر جهان مورد استفاده قرار می‌گیرند.

• محصولات شاخص: ترانسمیترهای سطح لیزری سری LLT100 و ترانسمیترهای فشار دیفرانسیلی برای سنجش سطح.
• حوزه تمرکز: صنایع معدنی، نیروگاه‌های برق و صنایع شیمیایی سنگین.



نام برند	کشور سازنده	نقطه‌قوت اصلی	مناسب برای صنعت
Emerson (Rosemount)	آمریکا	مقاومت فوق‌العاده در فشار و دمای بالا	نفت، گاز و پالایشگاه
Endress+Hauser	سوئیس	تنوع بالا و استانداردهای بهداشتی سخت‌گیرانه	داروسازی و صنایع غذایی
VEGA	آلمان	تخصص در تکنولوژی راداری ۸۰ گیگاهرتز	سیالات متلاطم و مواد پودری
Siemens	آلمان	یکپارچه‌سازی آسان با سیستم‌های PLC و اتوماسیون	آب و فاضلاب و خطوط تولید
ABB	سوئیس/سوئد	ایمنی بالا و سنجش سطح نوآورانه لیزری	نیروگاه و صنایع معدنی





سوالات متداول

در این بخش به متداول‌ترین پرسش‌های مهندسان و خریداران تجهیزات کنترل سطح و ابزار دقیق پاسخ داده شده است:

۱. سیستم لول کنترل چیست و چه وظیفه‌ای در صنایع دارد؟

سیستم لول کنترل (Level Control System) مجموعه‌ای از تجهیزات سنجش، پردازش و اجرای فرمان است که وظیفه اندازه‌گیری و حفظ سطح سیال (مایع یا جامد پودری) را در یک محدوده معین و ایمن بر عهده دارد. این سیستم از سرریز شدن مخازن و خشک کار کردن پمپ‌ها جلوگیری می‌کند.

۲. تفاوت اصلی لول کنترل و لول گیج چیست؟

لول گیج (Level Gauge) صرفاً یک نمایشگر محلی و چشمی (Local Sight) برای مشاهده سطح سیال توسط اپراتور است و سیگنالی صادر نمی‌کند. اما سیستم لول کنترل با اندازه‌گیری دقیق، اطلاعات را به کنترلر یا PLC ارسال کرده و با صادر کردن فرمان به شیرهای کنترلی یا پمپ‌ها، فرآیند را به‌صورت اتوماتیک تنظیم می‌کند.

۳. بهترین و دقیق‌ترین روش اندازه‌گیری سطح کدام است؟

پاسخ این سوال به شرایط فرآیندی (دما، فشار، ویسکوزیته و خورندگی) بستگی دارد. با این حال، تکنولوژی راداری (Radar Level Transmitter) به دلیل عدم تاثیرپذیری از بخارات، فشار و دمای بالا و همچنین عدم تماس با سیال، دقیق‌ترین و مطمئن‌ترین روش سنجش سطح در صنایع امروزی به شمار می‌رود.

۴. آیا تجهیزات لول کنترل قابلیت اتصال به PLC و سیستم‌های اتوماسیون را دارند؟

بله؛ اکثر ترانسمیترها و کنترلرهای مدرن لول کنترل دارای خروجی‌های استاندارد آنالوگ (۴ تا ۲۰ میلی‌آمپر) یا پروتکل‌های شبکه صنعتی (مانند HART، Modbus و PROFIBUS) هستند و به راحتی به سیستم‌های اتوماسیون مرکزی مانند PLC و DCS متصل می‌شوند.

۵. فرق لول سوئیچ (Level Switch) با لول ترانسمیتر (Level Transmitter) چیست؟

لول سوئیچ تنها رسیدن سطح به یک نقطه خاص (مثلاً حداقل یا حداکثر) را به صورت قطع/وصل (On/Off) مشخص می‌کند. اما لول ترانسمیتر میزان سطح را به صورت پیوسته (از ۰ تا ۱۰۰ درصد) اندازه‌گیری کرده و مقادیر لحظه‌ای آن را گزارش می‌دهد.

۶. چگونه متریال مناسب تجهیزات لول کنترل را انتخاب کنیم؟

انتخاب متریال بدنه و سنسور مستقیماً به درجه خورندگی سیال بستگی دارد. برای آب و سیالات غیرخورنده از استیل 304 یا 316 استفاده می‌شود؛ اما برای اسیدها و مواد بسیار خورنده، متریال‌هایی نظیر پلی‌پروپیلن (PP)، PTFE (تفلون) یا آلیاژهای خاص مانند Hastelloy الزامی است.



جمع‌بندی

سیستم‌های کنترل سطح (Level Control) شریان حیاتی پایش و ایمنی در فرایندهای صنعتی به شمار می‌روند. این تجهیزات با اندازه‌گیری دقیق، پایش پیوسته و اعمال فرمان‌های اصلاحی، نقش مستقیمی در افزایش ایمنی واحدهای عملیاتی، جلوگیری از توقف‌های ناخواسته خط تولید و کاهش هزینه‌های تعمیر و نگهداری ایفا می‌کنند.

انتخاب صحیح فناوری اندازه‌گیری (اعم از شناوری، اولتراسونیک، راداری، خازنی یا هیدرواستاتیک) مستلزم تحلیل دقیق شرایط عملیاتی، ویژگی‌های شیمیایی سیال، فشار و دمای کاری و الزامات استانداردهای بین‌المللی است. شناخت جامع این تجهیزات به مهندسان و مدیران تاسیسات امکان می‌دهد تا راندمان عملیاتی مجموعه خود را به حداکثر برسانند.



جهت دریافت مشاوره تخصصی رایگان، استعلام قیمت روز، دریافت کاتالوگ‌های فنی و انتخاب بهترین راهکار لول کنترل متناسب با نیاز فرآیندی خود، با کارشناسان ما تماس بگیرید.



منابع و مراجع

منابع و استانداردهای مرجع بین‌المللی برای مطالعه بیشتر درباره اصول مهندسی، ایمنی و استانداردهای فنی سیستم‌های کنترل سطح، می‌توانید از منابع مرجع و تخصصی زیر استفاده کنید:

استاندارد بویلرها و مخازن تحت فشار (ASME BPVC)

دستورالعمل و استانداردهای تجهیزات ضد انفجار (ATEX Directive)

راهنمای جامع تکنولوژی‌های سنجش سطح امرسون (Emerson Rosemount)
