فلومتر چیست؟ راهنمای جامع انواع، عملکرد و کاربرد Flow Meter در صنعت

فلومتر چیست؟ راهنمای جامع انواع، عملکرد و کاربرد Flow Meter در صنعت



فلومتر (Flow Meter) یکی از مهم‌ترین تجهیزات اندازه‌گیری در سیستم‌های صنعتی است که برای تعیین دبی مایعات، گازها و بخار در خطوط لوله و تجهیزات فرآیندی استفاده می‌شود. اندازه‌گیری دقیق جریان سیال نقش اساسی در کنترل فرآیند، بهینه‌سازی مصرف انرژی، افزایش راندمان تولید و کاهش هزینه‌های عملیاتی دارد.

در بسیاری از صنایع از جمله نفت، گاز، پتروشیمی، نیروگاهی، غذایی، دارویی و تصفیه آب، اطلاعات حاصل از فلومترها مبنای تصمیم‌گیری سیستم‌های کنترل و ابزار دقیق قرار می‌گیرد. به همین دلیل، انتخاب و نصب صحیح Flow Meter تأثیر مستقیمی بر پایداری فرآیند و کیفیت محصول نهایی خواهد داشت.

امروزه فناوری‌های متنوعی برای اندازه‌گیری جریان توسعه یافته‌اند و هر یک از آن‌ها برای شرایط کاری خاصی طراحی شده‌اند. برخی فلومترها بر اساس اختلاف فشار عمل می‌کنند، برخی سرعت سیال را اندازه می‌گیرند و گروهی دیگر با استفاده از اصول الکترومغناطیسی، اولتراسونیک یا جرمی، دبی را با دقت بالا محاسبه می‌کنند. بنابراین، شناخت مزایا، محدودیت‌ها و شرایط کاربرد هر فناوری، پیش‌نیاز انتخاب صحیح فلومتر در پروژه‌های صنعتی است.

در این مقاله، به‌صورت جامع با مفهوم فلومتر، اصول عملکرد Flow Meter، انواع رایج، کاربردهای صنعتی، مزایا، محدودیت‌ها و مهم‌ترین نکات انتخاب و نگهداری آن آشنا خواهید شد.

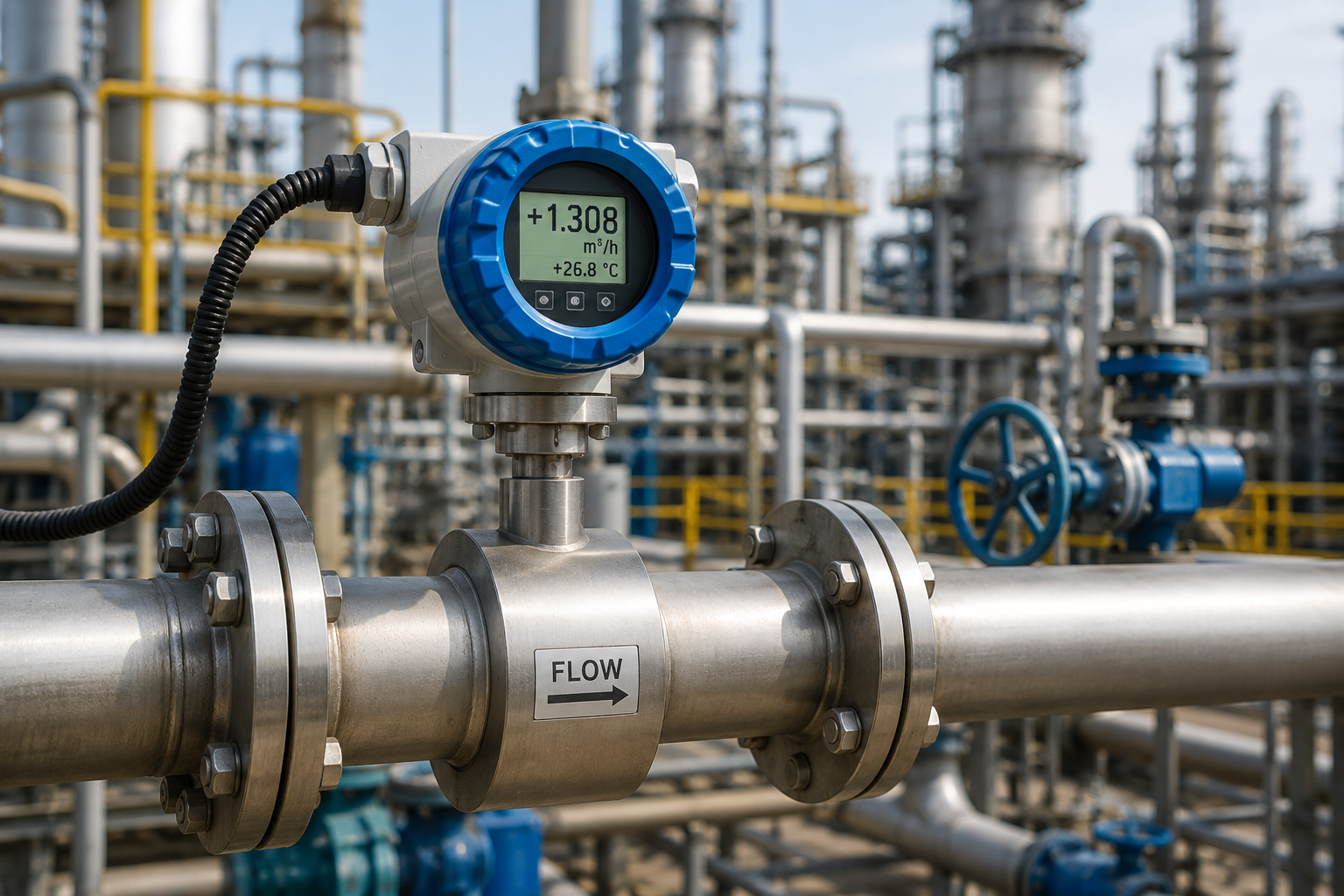

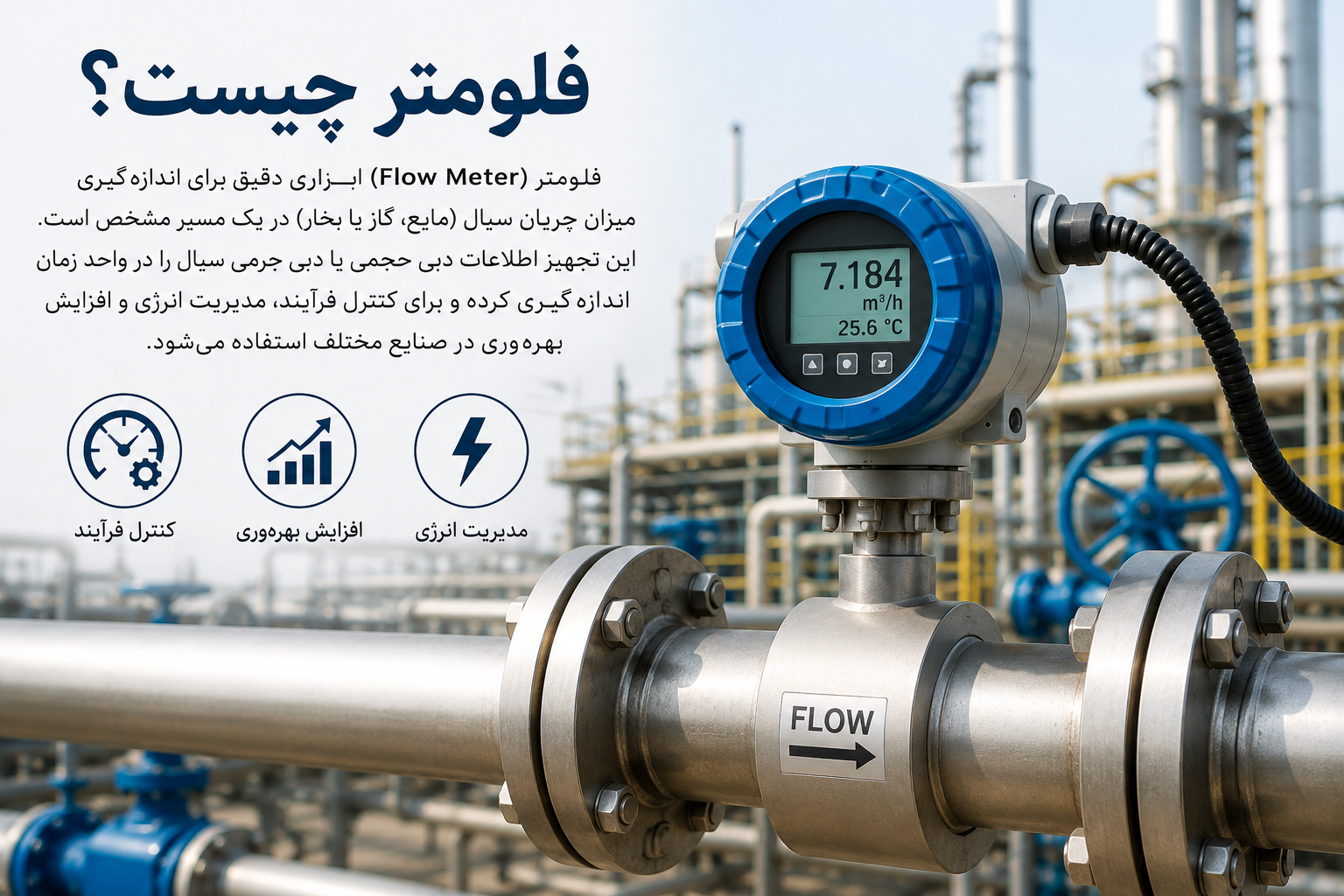

فلومتر چیست؟

فلومتر یا دبی‌سنج (Flow Meter) یکی از مهم‌ترین تجهیزات ابزار دقیق است که برای اندازه‌گیری میزان جریان سیال در یک مسیر مشخص به کار می‌رود. این تجهیز می‌تواند دبی حجمی یا دبی جرمی سیال عبوری را در واحد زمان اندازه‌گیری کند و اطلاعات دقیقی از میزان جریان ارائه دهد.

به بیان ساده، فلومتر مشخص می‌کند چه مقدار مایع، گاز یا بخار در یک بازه زمانی معین از داخل لوله عبور کرده است. این اطلاعات برای کنترل فرآیند، مدیریت مصرف انرژی، افزایش بهره‌وری سیستم و کاهش هزینه‌های عملیاتی اهمیت بسیار زیادی دارد.

علاوه بر این، فلومترها در سیستم‌های اتوماسیون صنعتی به تجهیزاتی مانند PLC، DCS، SCADA و سامانه‌های مانیتورینگ متصل می‌شوند و داده‌های اندازه‌گیری را به‌صورت لحظه‌ای در اختیار اپراتورها قرار می‌دهند. در نتیجه، امکان پایش مداوم فرآیند، ثبت داده‌ها و واکنش سریع به تغییرات جریان فراهم می‌شود.

به همین دلیل، استفاده از فلومتر در صنایع نفت، گاز، پتروشیمی، نیروگاهی، غذایی، دارویی، آب و فاضلاب و بسیاری از فرآیندهای صنعتی، یکی از الزامات اصلی سیستم‌های اندازه‌گیری و کنترل مدرن محسوب می‌شود.

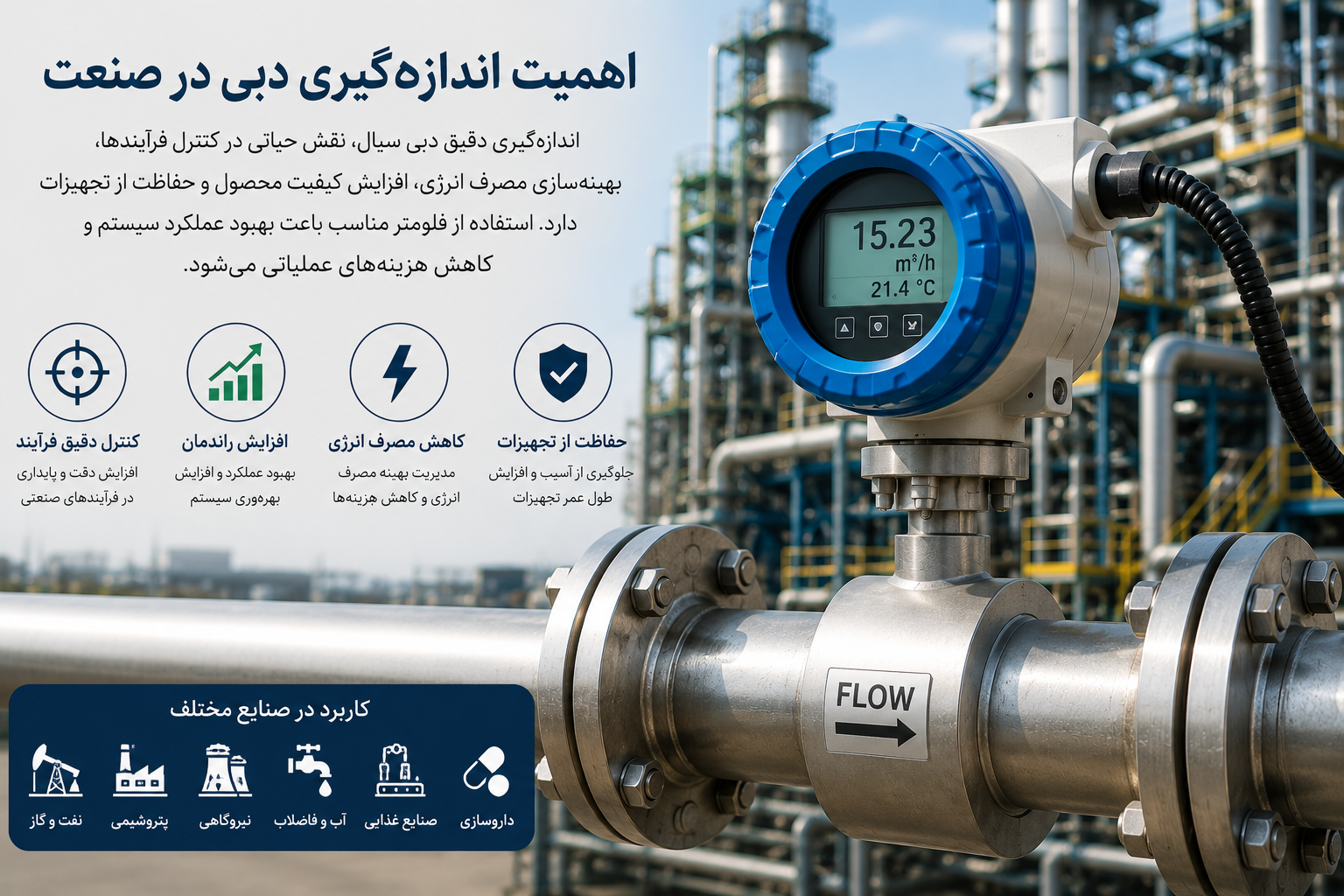

اهمیت اندازه‌گیری دبی در صنعت

یکی از مهم‌ترین پارامترهای فرآیندی در صنایع مختلف به شمار می‌رود. در بسیاری از خطوط تولید، کوچک‌ترین خطا در اندازه‌گیری جریان می‌تواند باعث کاهش کیفیت محصول، افزایش مصرف انرژی، ایجاد نوسانات فرآیندی و حتی آسیب به تجهیزات شود.

برای مثال، در صنایع غذایی مقدار ورود مواد اولیه باید با دقت بالا کنترل شود تا ترکیب محصول نهایی مطابق استاندارد باقی بماند. همچنین در نیروگاه‌ها، پالایشگاه‌ها و صنایع پتروشیمی، کنترل صحیح بخار و سایر سیالات فرآیندی تأثیر مستقیمی بر راندمان تولید، ایمنی تجهیزات و مصرف انرژی دارد.

علاوه بر این، اطلاعات حاصل از فلومترها مبنای عملکرد بسیاری از سیستم‌های کنترل و اتوماسیون صنعتی است. این داده‌ها برای تنظیم فرآیند، ثبت اطلاعات تولید، تحلیل مصرف انرژی و بهینه‌سازی عملکرد تجهیزات استفاده می‌شوند.

بنابراین، انتخاب و استفاده از فلومتر مناسب نه‌ تنها دقت اندازه‌گیری را افزایش می‌دهد، بلکه موجب بهبود عملکرد کلی سیستم، کاهش هزینه‌های عملیاتی و افزایش قابلیت اطمینان فرآیندهای صنعتی خواهد شد.









فلومتر چگونه کار می‌کند؟

اصول عملکرد فلومترها (Flow Meters) بر اساس فناوری ساخت آن‌ها متفاوت است؛ با این حال، هدف مشترک همه این تجهیزات، اندازه‌گیری دقیق مقدار جریان سیال عبوری در یک مسیر مشخص است.

برخی فلومترها با استفاده از اختلاف فشار کار می‌کنند و تغییر فشار ایجادشده در مسیر جریان را اندازه‌گیری می‌کنند. در مقابل، گروهی دیگر بر پایه میدان مغناطیسی، امواج اولتراسونیک، حرکت توربین یا اندازه‌گیری مستقیم جرم سیال عمل می‌کنند. هر یک از این فناوری‌ها برای شرایط کاری و نوع سیال خاصی طراحی شده‌اند.

پس از انجام اندازه‌گیری، مقدار دبی به سیگنال الکتریکی استاندارد تبدیل می‌شود. سپس این سیگنال به سیستم‌های کنترل صنعتی مانند PLC، DCS یا SCADA ارسال می‌شود تا وضعیت فرآیند به‌صورت لحظه‌ای پایش و کنترل شود.

در نتیجه، فلومتر علاوه بر اندازه‌گیری جریان، نقش مهمی در اتوماسیون صنعتی، ثبت داده‌های فرآیندی، کنترل مصرف انرژی و افزایش پایداری فرآیند ایفا می‌کند.

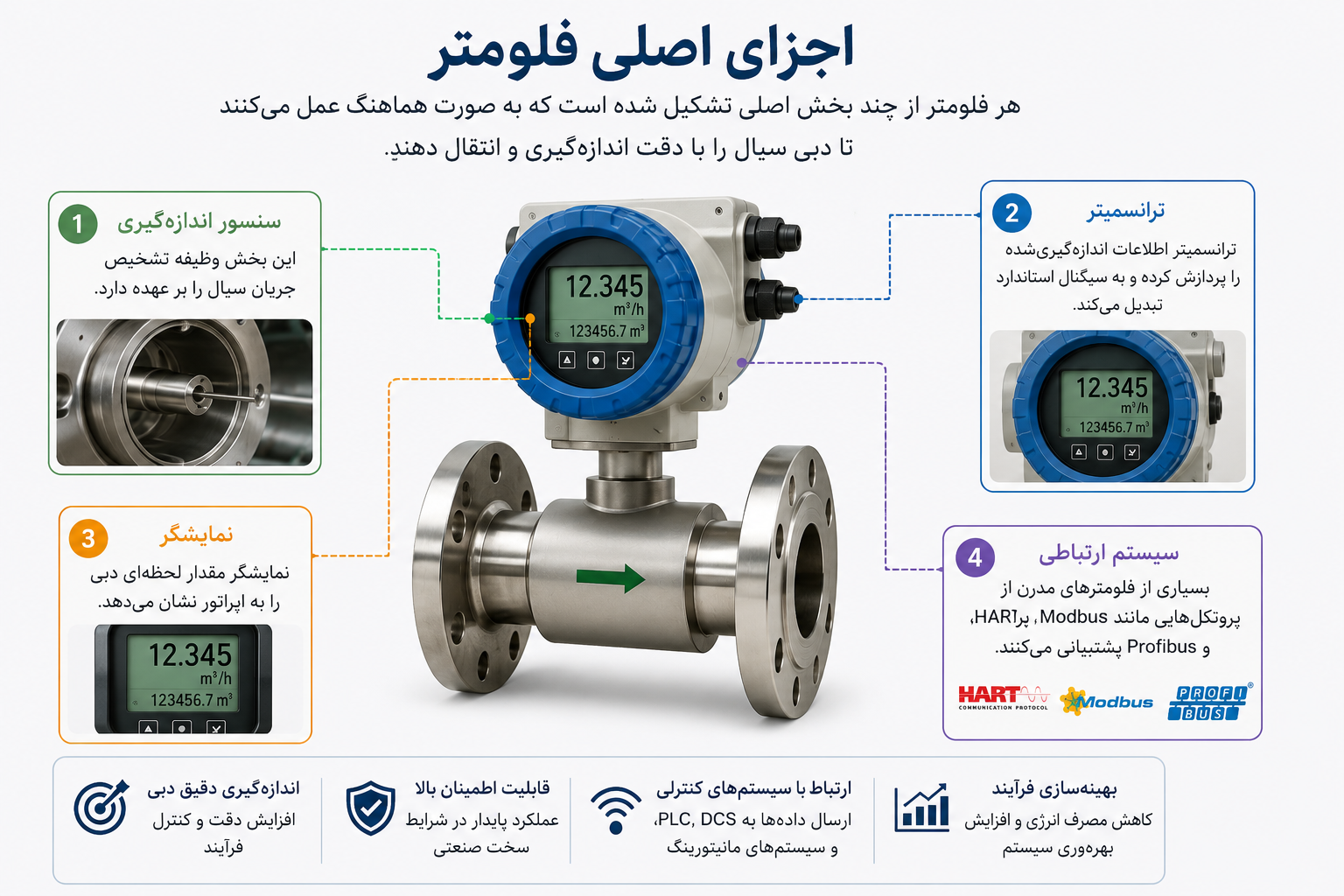

اجزای اصلی فلومتر

اگرچه ساختار فلومترها با توجه به فناوری اندازه‌گیری متفاوت است، اما بیشتر آن‌ها از چند بخش اصلی تشکیل شده‌اند که هر یک نقش مشخصی در اندازه‌گیری دقیق دبی سیال دارند.

سنسور اندازه‌گیری (Sensor)

سنسور مهم‌ترین بخش فلومتر است و وظیفه تشخیص جریان سیال را بر عهده دارد. این بخش بسته به نوع فلومتر می‌تواند تغییرات فشار، سرعت، میدان مغناطیسی، امواج اولتراسونیک یا ارتعاشات ناشی از عبور سیال را اندازه‌گیری کند.

ترانسمیتر (Transmitter)

ترانسمیتر سیگنال خام دریافت‌شده از سنسور را پردازش کرده و آن را به یک سیگنال استاندارد صنعتی تبدیل می‌کند. در بیشتر فلومترها، خروجی به‌صورت 4–20 mA، پالس یا سیگنال دیجیتال ارائه می‌شود تا امکان ارتباط با سیستم‌های کنترل فراهم شود.

نمایشگر (Display)

نمایشگر مقدار لحظه‌ای دبی، دمای سیال، مجموع جریان عبوری یا سایر پارامترهای فرآیندی را به اپراتور نشان می‌دهد. در مدل‌های پیشرفته، امکان نمایش نمودارها، هشدارها و وضعیت عملکرد تجهیز نیز وجود دارد.

سیستم ارتباطی (Communication Interface)

بسیاری از فلومترهای مدرن به رابط‌های ارتباطی صنعتی مجهز هستند و از پروتکل‌هایی مانند HART، Modbus و Profibus پشتیبانی می‌کنند. این قابلیت امکان انتقال داده‌ها به PLC، DCS و سیستم‌های مانیتورینگ مرکزی را فراهم می‌کند.

بدنه و اتصالات فرآیندی

بدنه فلومتر در تماس مستقیم با سیال قرار دارد و باید در برابر فشار، دما و شرایط خورنده مقاومت کافی داشته باشد. انتخاب متریال مناسب بدنه و نوع اتصال فرآیندی، تأثیر مستقیمی بر طول عمر و قابلیت اطمینان تجهیز خواهد داشت.

در مجموع، عملکرد دقیق فلومتر حاصل همکاری هماهنگ سنسور، ترانسمیتر، نمایشگر و سیستم ارتباطی است و هرگونه نقص در یکی از این اجزا می‌تواند بر دقت اندازه‌گیری و پایداری فرآیند تأثیر بگذارد.









انواع فلومتر

فلومترها بر اساس فناوری اندازه‌گیری، نوع سیال و شرایط فرآیندی در مدل‌های متنوعی تولید می‌شوند. انتخاب نوع مناسب به عواملی مانند دقت مورد نیاز، فشار و دمای کاری، هدایت الکتریکی سیال و شرایط نصب بستگی دارد. در ادامه رایج‌ترین انواع فلومترهای صنعتی معرفی می‌شود

فلومتر الکترومغناطیسی (Magnetic Flow Meter)

فلومتر الکترومغناطیسی بر اساس قانون فارادی القای الکترومغناطیسی عمل می‌کند. این تجهیز برای اندازه‌گیری مایعات رسانا مانند آب، پساب، اسیدها و محلول‌های شیمیایی بسیار مناسب است.

مزایا

1. دقت اندازه‌گیری بالا
2. افت فشار بسیار کم
3. عدم وجود قطعات متحرک
4. طول عمر زیاد و نگهداری کم

کاربردها

• آب و فاضلاب
• صنایع غذایی و نوشیدنی
• صنایع شیمیایی
• تصفیه‌خانه‌ها

فلومتر ورتکس (Vortex Flow Meter)

این نوع فلومتر با اندازه‌گیری گردابه‌های ایجادشده در پشت یک مانع، دبی سیال را محاسبه می‌کند و به‌ویژه برای بخار و گازها کاربرد گسترده‌ای دارد.

مزایا

1. مناسب برای بخار اشباع و سوپرهیت
2. دقت قابل قبول
3. نگهداری آسان
4. عملکرد پایدار در دماهای بالا

کاربردها

•  خطوط بخار
•  صنایع نیروگاهی
•  پتروشیمی
•  سیستم‌های حرارتی صنعتی

فلومتر توربینی (Turbine Flow Meter)

در فلومتر توربینی، جریان سیال باعث چرخش توربین داخلی می‌شود و سرعت چرخش به دبی تبدیل می‌گردد. این فلومتر برای سیالات تمیز و با ویسکوزیته پایین مناسب است.

مزایا

1. دقت بالا
2. پاسخ سریع
3. ابعاد نسبتاً کوچک

کاربردها

• سوخت‌ها و روغن‌ها
• آب تمیز
• صنایع فرآیندی سبک

فلومتر اولتراسونیک (Ultrasonic Flow Meter)

فلومتر اولتراسونیک از امواج صوتی برای اندازه‌گیری جریان استفاده می‌کند. بسیاری از مدل‌های Clamp-On بدون برش لوله نصب می‌شوند و به همین دلیل در پروژه‌های موجود بسیار محبوب هستند.

مزایا

1. نصب آسان
2. عدم تماس مستقیم با سیال
3. مناسب خطوط بزرگ
4. افت فشار صفر

کاربردها

• خطوط انتقال آب
• سیستم‌های HVAC
• صنایع نفت و گاز
• شبکه‌های توزیع

فلومتر جرمی کوریولیس (Coriolis Flow Meter)

فلومتر کوریولیس یکی از دقیق‌ترین تجهیزات اندازه‌گیری دبی است و جرم سیال را مستقیماً اندازه‌گیری می‌کند. همچنین چگالی و دمای سیال را نیز می‌تواند اندازه‌گیری کند.

مزایا

1. دقت بسیار بالا
2. اندازه‌گیری مستقیم جرم
3. مناسب فرآیندهای حساس
4. مستقل از تغییرات فشار و دما

کاربردها

• صنایع دارویی
• صنایع شیمیایی
• صنایع غذایی
• فرآیندهای دقیق اندازه‌گیری

فلومتر اختلاف فشاری (DP Flow Meter)

این فلومترها با اندازه‌گیری اختلاف فشار ایجادشده در مسیر جریان، دبی را محاسبه می‌کنند و از قدیمی‌ترین و پرکاربردترین روش‌های اندازه‌گیری هستند.

نمونه‌های رایج

• اوریفیس پلیت (Orifice Plate)
• ونتوری تیوب (Venturi Tube)
• نازل جریان (Flow Nozzle)

مزایا

1. قیمت مناسب
2. استانداردهای گسترده
3. قابلیت استفاده در فشار و دمای بالا

روتامتر (Rotameter)

روتامتر یا فلومتر سطح متغیر، یکی از ساده‌ترین انواع فلومتر است. در این تجهیز، شناور داخل لوله شفاف بر اساس دبی سیال جابه‌جا می‌شود و مقدار جریان مستقیماً از روی مقیاس خوانده می‌شود.

مزایا

1. قیمت اقتصادی
2. نصب آسان
3. نگهداری کم
4. عدم نیاز به برق در مدل‌های مکانیکی

کاربردها

• آزمایشگاه‌ها
• خطوط فرعی فرآیندی
• سیستم‌های تزریق و نمونه‌برداری



جدول مقایسه انواع فلومتر

نوع فلومتر	مناسب برای	دقت تقریبی	افت فشار	قیمت نسبی
الکترومغناطیسی	مایعات رسانا	±0.2% تا ±0.5%	بسیار کم	متوسط
ورتکس	بخار و گاز	±1%	کم	متوسط
توربینی	مایعات تمیز	±0.5%	متوسط	متوسط
اولتراسونیک	خطوط بزرگ	±0.5% تا ±1%	ناچیز	بالا
کوریولیس	فرآیندهای دقیق	±0.1% تا ±0.2%	کم	بالا
اختلاف فشاری	بخار و گاز	±1% تا ±2%	زیاد	پایین

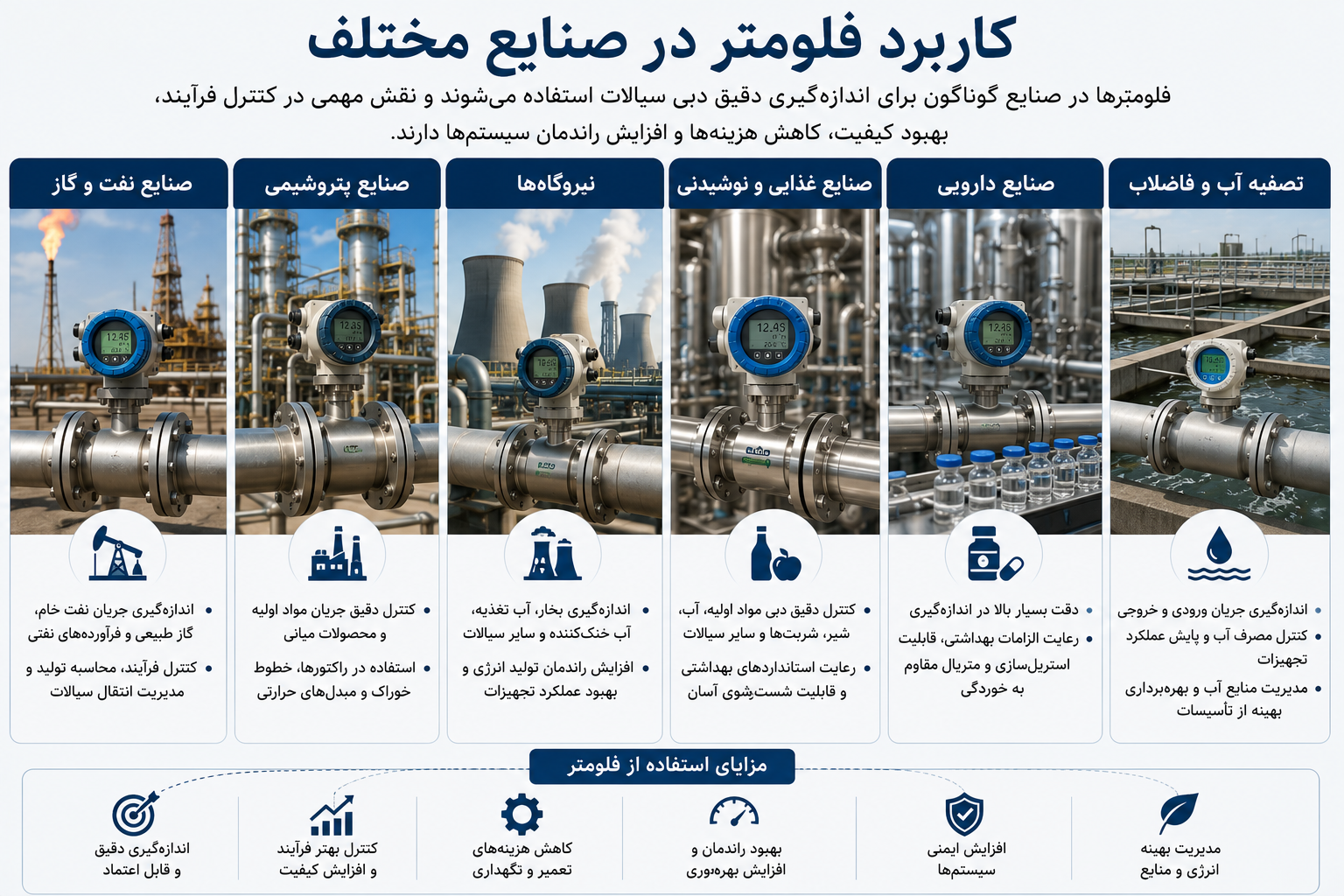

کاربرد فلومتر در صنایع مختلف

به دلیل تنوع فناوری‌های اندازه‌گیری، فلومترها در صنایع مختلف برای پایش، کنترل و مدیریت جریان سیالات به کار می‌روند. انتخاب نوع مناسب فلومتر در هر صنعت، تأثیر مستقیمی بر دقت فرآیند، مصرف انرژی و کیفیت محصول نهایی دارد.

صنایع نفت و گاز

در صنایع نفت و گاز، فلومترها برای اندازه‌گیری جریان نفت خام، گاز طبیعی، میعانات گازی و فرآورده‌های نفتی استفاده می‌شوند. این تجهیزات نقش مهمی در کنترل فرآیند، محاسبه تولید و مدیریت انتقال سیالات دارند.

صنایع پتروشیمی

در واحدهای پتروشیمی، کنترل دقیق جریان مواد اولیه و محصولات میانی اهمیت بسیار زیادی دارد. به همین دلیل، فلومترها در راکتورها، خطوط خوراک، مبدل‌های حرارتی و واحدهای انتقال مواد به‌طور گسترده استفاده می‌شوند.

نیروگاه‌ها

فلومترها در نیروگاه‌ها برای اندازه‌گیری بخار، آب تغذیه بویلر، آب خنک‌کننده و سایر سیالات فرآیندی کاربرد دارند. اندازه‌گیری دقیق این سیالات موجب افزایش راندمان تولید انرژی و بهبود عملکرد تجهیزات حرارتی می‌شود.

نمونه کاربرد در نیروگاه بخار: در یک نیروگاه بخار، فلومتر ورتکس روی خط بخار اصلی نصب می‌شود و دبی بخار ورودی به توربین را به‌صورت لحظه‌ای اندازه‌گیری می‌کند. این اطلاعات برای کنترل بار توربین، محاسبه راندمان بویلر و پایش مصرف انرژی استفاده می‌شود.

صنایع غذایی

در تولید مواد غذایی و نوشیدنی‌ها، کنترل دقیق دبی مواد اولیه، آب، شیر، شربت‌ها و سایر سیالات فرآیندی ضروری است. علاوه بر این، تجهیزات مورد استفاده باید قابلیت شست‌وشوی بهداشتی و رعایت استانداردهای صنایع غذایی را داشته باشند.

صنایع دارویی

در صنایع دارویی، دقت اندازه‌گیری و قابلیت اطمینان تجهیزات اهمیت بسیار بالایی دارد. همچنین رعایت الزامات بهداشتی، قابلیت استریل‌سازی و استفاده از متریال‌های مقاوم به خوردگی از الزامات اصلی انتخاب فلومتر در این صنعت محسوب می‌شود.

تصفیه آب و فاضلاب

فلومترها در تصفیه‌خانه‌های آب و فاضلاب برای اندازه‌گیری جریان ورودی و خروجی، کنترل مصرف آب و پایش عملکرد تجهیزات استفاده می‌شوند. در نتیجه، مدیریت منابع آب و بهره‌برداری بهینه از تأسیسات با دقت بیشتری انجام می‌شود.

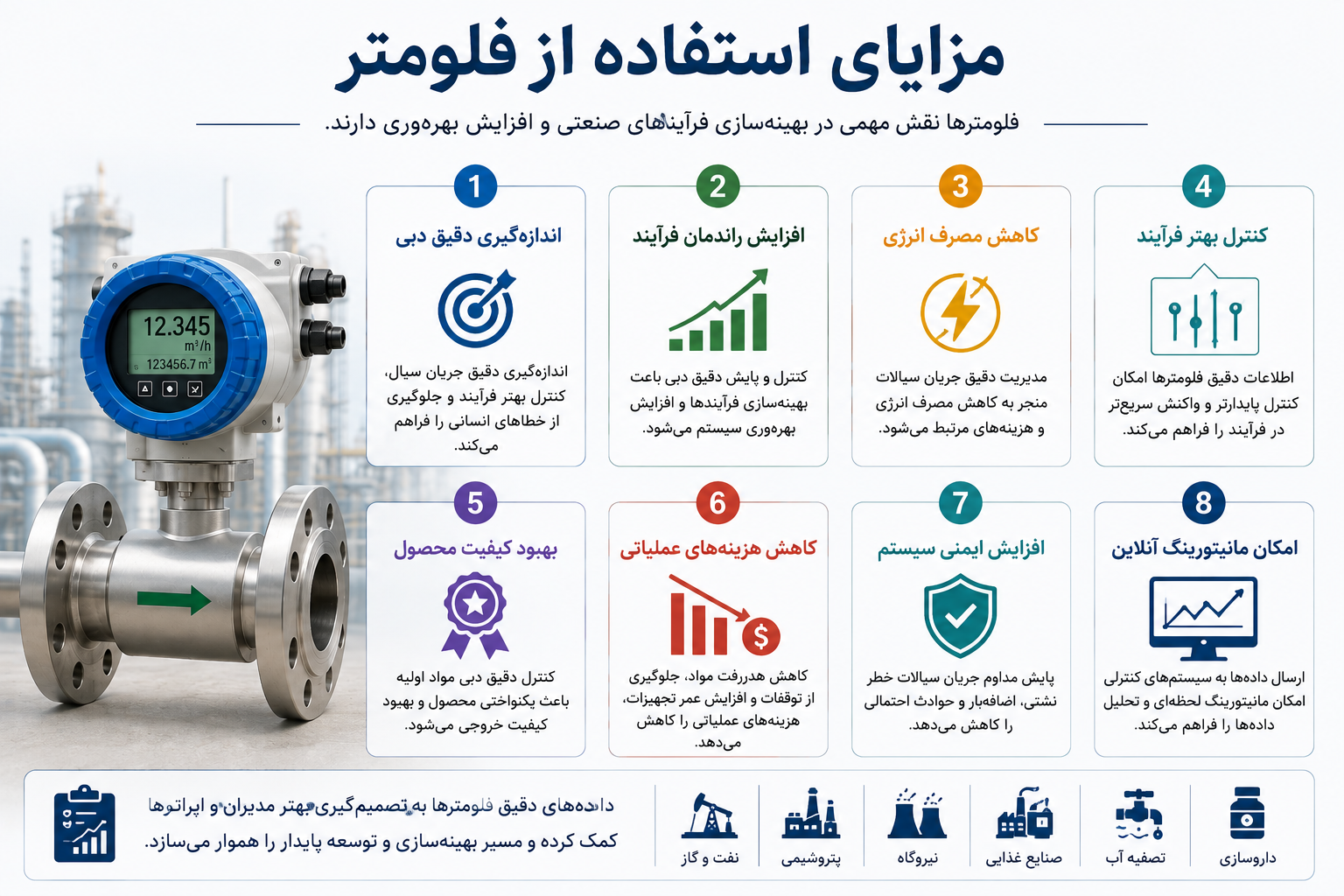

مزایای استفاده از فلومتر

استفاده از فلومتر (Flow Meter) در سیستم‌های صنعتی مزایای متعددی دارد و به همین دلیل در اغلب فرآیندهای مدرن به‌عنوان یکی از تجهیزات اصلی ابزار دقیق شناخته می‌شود. مهم‌ترین مزایای این تجهیز عبارت‌اند از:

• اندازه‌گیری دقیق دبی سیال
• افزایش راندمان فرآیند
• کاهش مصرف انرژی
• کنترل بهتر فرآیند
• بهبود کیفیت محصول نهایی
• کاهش هزینه‌های عملیاتی
• افزایش ایمنی سیستم
• امکان مانیتورینگ آنلاین و ثبت داده‌های فرآیندی

علاوه بر این، اطلاعات دقیق فلومترها به مدیران و اپراتورها کمک می‌کند تا تصمیم‌گیری آگاهانه‌تری داشته باشند. برای مثال، تحلیل داده‌های دبی می‌تواند نقاط اتلاف انرژی، نشتی‌ها و نوسانات فرآیندی را شناسایی کرده و زمینه بهینه‌سازی عملکرد تجهیزات را فراهم کند.

در نتیجه، انتخاب و استفاده از فلومتر مناسب نه‌تنها دقت اندازه‌گیری را افزایش می‌دهد، بلکه موجب کاهش مصرف انرژی، بهبود بهره‌وری، افزایش قابلیت اطمینان فرآیند و کاهش هزینه‌های نگهداری در بلندمدت خواهد شد.

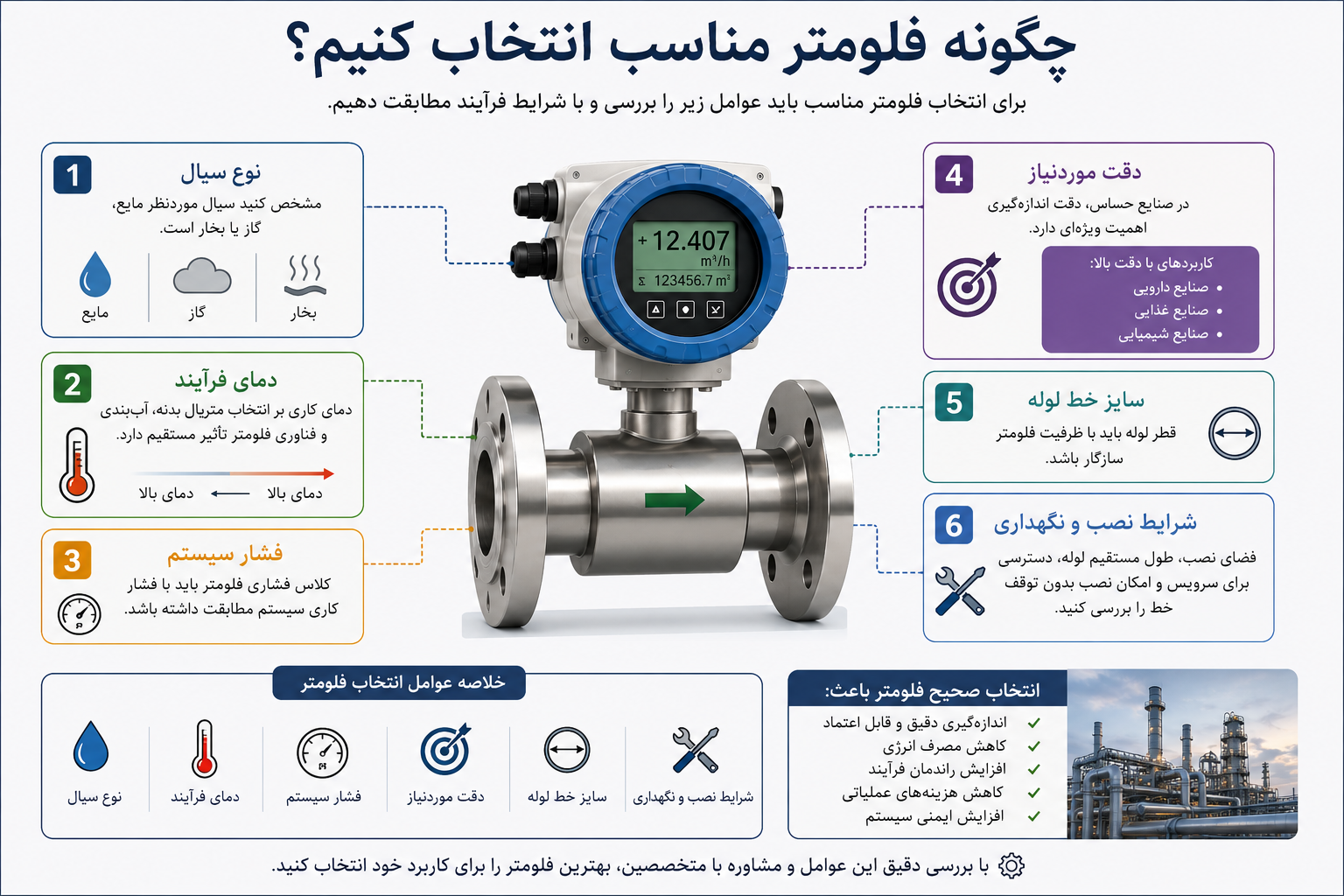

چگونه فلومتر مناسب انتخاب کنیم؟

انتخاب فلومتر مناسب تأثیر مستقیمی بر دقت اندازه‌گیری، پایداری فرآیند، مصرف انرژی و هزینه‌های بهره‌برداری دارد. برای دستیابی به بهترین عملکرد، باید مشخصات فرآیند و شرایط کاری به‌دقت بررسی شوند. مهم‌ترین پارامترهای مؤثر در انتخاب Flow Meter عبارت‌اند از:

نوع سیال

در نخستین مرحله باید مشخص شود سیال موردنظر مایع، گاز یا بخار است. همچنین ویژگی‌هایی مانند رسانایی الکتریکی، ویسکوزیته، چگالی و وجود ذرات معلق در انتخاب فناوری اندازه‌گیری نقش مهمی دارند.

دمای فرآیند

دمای کاری سیال بر انتخاب متریال بدنه، آب‌بندی‌ها و فناوری فلومتر تأثیر مستقیم دارد. برای دماهای بالا معمولاً از متریال‌های مقاوم مانند استنلس استیل و طراحی‌های ویژه استفاده می‌شود.

فشار سیستم

برخی فلومترها برای فشارهای بالا طراحی شده‌اند و برخی دیگر برای فشارهای پایین مناسب هستند. بنابراین، کلاس فشاری تجهیز باید با شرایط واقعی سیستم مطابقت داشته باشد تا عملکرد ایمن و مطمئن تضمین شود.

دقت موردنیاز

در صنایع حساس مانند دارویی، غذایی و شیمیایی، دقت اندازه‌گیری اهمیت بسیار زیادی دارد. در چنین کاربردهایی معمولاً از فلومترهای جرمی کوریولیس یا فناوری‌های با دقت بالا استفاده می‌شود.

سایز خط لوله

قطر لوله باید با ظرفیت فلومتر سازگار باشد. انتخاب سایز نامناسب می‌تواند باعث افزایش افت فشار، کاهش دقت اندازه‌گیری و محدود شدن محدوده کاری تجهیز شود.

شرایط نصب و نگهداری

علاوه بر موارد فوق، باید فضای نصب، طول مستقیم لوله، دسترسی برای سرویس، امکان قطع فرآیند و نیاز به نصب بدون توقف خط نیز بررسی شود. برای مثال، در بسیاری از خطوط موجود، فلومترهای اولتراسونیک Clamp-On به دلیل نصب آسان بدون برش لوله گزینه مناسبی هستند.

در نهایت، انتخاب فلومتر باید بر اساس نوع سیال، دما، فشار، دقت موردنیاز، سایز خط و شرایط نصب انجام شود. بررسی هم‌زمان این عوامل موجب افزایش دقت اندازه‌گیری، کاهش هزینه‌های نگهداری و بهبود عملکرد بلندمدت سیستم خواهد شد.









مشکلات رایج فلومترها

فلومترها معمولاً تجهیزات بسیار قابل اعتمادی هستند؛ با این حال، در صورت انتخاب نادرست، نصب غیراصولی یا عدم نگهداری مناسب، ممکن است با مشکلات عملکردی مواجه شوند. شناسایی به‌موقع این مشکلات می‌تواند از توقف فرآیند، کاهش دقت اندازه‌گیری و افزایش هزینه‌های تعمیرات جلوگیری کند.

رایج‌ترین مشکلات فلومترهای صنعتی عبارت‌اند از:

رسوب‌گرفتگی سنسورها

تجمع رسوبات، ذرات معلق یا آلودگی‌ها روی سنسور می‌تواند دقت اندازه‌گیری را کاهش داده و پاسخ تجهیز را کند کند. این مشکل در سیستم‌های آب، بخار و سیالات دارای املاح بیشتر مشاهده می‌شود.

کالیبراسیون نادرست

اگر فلومتر به‌درستی کالیبره نشده باشد، مقدار دبی نمایش‌داده‌شده با مقدار واقعی اختلاف خواهد داشت. بنابراین، انجام کالیبراسیون دوره‌ای برای حفظ دقت اندازه‌گیری ضروری است.

نصب غیراصولی

عدم رعایت طول مستقیم لوله قبل و بعد از فلومتر، وجود زانویی نزدیک تجهیز یا نصب در جهت نادرست می‌تواند باعث ایجاد آشفتگی جریان و خطای اندازه‌گیری شود.

نویزهای الکتریکی

در فلومترهای الکترونیکی، نویز ناشی از تجهیزات قدرت، اینورترها یا کابل‌کشی نامناسب ممکن است سیگنال اندازه‌گیری را مختل کرده و باعث نوسان در قرائت دبی شود.

خرابی ترانسمیتر

ترانسمیتر وظیفه پردازش سیگنال سنسور و ارسال آن به سیستم کنترل را بر عهده دارد. خرابی این بخش می‌تواند منجر به قطع سیگنال، نمایش مقادیر اشتباه یا از دست رفتن ارتباط با PLC و DCS شود.

فرسودگی قطعات متحرک

در فلومترهایی مانند فلومتر توربینی، فرسودگی یاتاقان‌ها و قطعات متحرک ممکن است باعث کاهش دقت و افزایش افت فشار شود.

به همین دلیل، اجرای برنامه بازرسی و نگهداری دوره‌ای (Preventive Maintenance) اهمیت بسیار زیادی دارد. بررسی منظم وضعیت سنسورها، تمیزکاری تجهیز، کنترل اتصالات الکتریکی و انجام کالیبراسیون دوره‌ای، علاوه بر افزایش عمر فلومتر، موجب حفظ دقت اندازه‌گیری و پایداری فرآیند خواهد شد.









نگهداری و کالیبراسیون فلومتر

نگهداری صحیح و انجام کالیبراسیون دوره‌ای فلومتر نقش مهمی در حفظ دقت اندازه‌گیری، افزایش قابلیت اطمینان سیستم و کاهش هزینه‌های تعمیرات دارد. هرچند بسیاری از فلومترهای صنعتی طول عمر بالایی دارند، اما عدم سرویس مناسب می‌تواند باعث ایجاد خطا در اندازه‌گیری و کاهش عملکرد تجهیز شود.

برای حفظ عملکرد بهینه فلومتر، رعایت نکات زیر توصیه می‌شود:

کالیبراسیون دوره‌ای

فلومتر باید در بازه‌های زمانی مشخص و مطابق دستورالعمل سازنده کالیبره شود تا دقت اندازه‌گیری در محدوده استاندارد باقی بماند.

بررسی اتصالات الکتریکی

تمام کابل‌ها، ترمینال‌ها و اتصالات الکتریکی باید از نظر شل‌شدگی، خوردگی و سلامت عایق بررسی شوند تا از ایجاد نویز یا قطع سیگنال جلوگیری شود.

تمیزکاری سنسورها

رسوبات، ذرات معلق و آلودگی‌ها می‌توانند عملکرد سنسور را مختل کنند. بنابراین، تمیزکاری دوره‌ای سنسورها و مسیر عبور سیال اهمیت زیادی دارد.

کنترل عملکرد ترانسمیتر

ترانسمیتر باید از نظر صحت نمایش، پایداری سیگنال خروجی و ارتباط با PLC یا DCS بررسی شود تا از عملکرد صحیح سیستم کنترل اطمینان حاصل گردد.

تحلیل داده‌های اندازه‌گیری

ثبت و تحلیل روند تغییرات دبی می‌تواند نشتی‌ها، گرفتگی خطوط، نوسانات فرآیندی یا کاهش عملکرد تجهیزات را در مراحل اولیه شناسایی کند.

بازرسی مکانیکی تجهیز

در فلومترهای دارای قطعات متحرک، وضعیت یاتاقان‌ها، توربین، آب‌بندی‌ها و بدنه باید به‌صورت دوره‌ای کنترل شود تا از فرسودگی زودهنگام جلوگیری شود.

در نتیجه، اجرای یک برنامه نگهداری پیشگیرانه (Preventive Maintenance) موجب افزایش عمر مفید فلومتر، حفظ دقت اندازه‌گیری، کاهش توقفات ناخواسته و جلوگیری از بروز خطاهای فرآیندی در بلندمدت خواهد شد.



واحدهای اندازه‌گیری و استانداردهای فلومتر

فلومترها معمولاً دبی را بر حسب m³/h، L/min، kg/h، Nm³/h یا t/h نمایش می‌دهند. انتخاب واحد مناسب باید با سیستم کنترل و استاندارد کارخانه هماهنگ باشد.

از مهم‌ترین استانداردهای مرتبط با فلومتر می‌توان به ISO 5167، API MPMS، OIML R117 و IEC 61508 اشاره کرد که الزامات طراحی، دقت و ایمنی تجهیزات اندازه‌گیری جریان را مشخص می‌کنند.









برندهای معتبر فلومتر

امروزه شرکت‌های متعددی در زمینه طراحی و تولید فلومترهای صنعتی فعالیت می‌کنند؛ با این حال، تنها برخی برندها به دلیل دقت اندازه‌گیری، کیفیت ساخت، پایداری عملکرد و خدمات فنی گسترده به‌عنوان برندهای مرجع در صنایع نفت، گاز، پتروشیمی، نیروگاهی، غذایی و دارویی شناخته می‌شوند.

Endress+Hauser

Endress+Hauser یکی از معتبرترین تولیدکنندگان تجهیزات ابزار دقیق در جهان است. فلومترهای این شرکت در صنایع فرآیندی به دلیل دقت بالا، قابلیت اطمینان و پشتیبانی فنی گسترده شهرت زیادی دارند.

مزایا

• دقت اندازه‌گیری بسیار بالا
• تنوع گسترده فناوری‌ها
• مناسب صنایع فرآیندی سنگین

Yokogawa

برند ژاپنی Yokogawa به دلیل کیفیت ساخت بالا و عملکرد پایدار شناخته می‌شود. محصولات این شرکت در نیروگاه‌ها، پالایشگاه‌ها و صنایع شیمیایی کاربرد فراوانی دارند.

مزایا

• پایداری بلندمدت
• مقاومت بالا در شرایط صنعتی
• دقت مناسب برای فرآیندهای حساس

Siemens

Siemens طیف گسترده‌ای از فلومترهای الکترومغناطیسی، اولتراسونیک و اختلاف فشاری را تولید می‌کند و در پروژه‌های صنعتی و تأسیساتی حضور گسترده‌ای دارد.

مزایا

• تنوع محصول
• یکپارچگی با سیستم‌های اتوماسیون
• خدمات فنی گسترده

ABB

فلومترهای ABB در صنایع نفت، گاز، نیروگاهی و آب و فاضلاب به‌طور گسترده استفاده می‌شوند. این برند به دلیل طراحی صنعتی مقاوم و عملکرد قابل اعتماد شناخته شده است.

مزایا

• عملکرد پایدار
• مناسب کاربردهای سنگین
• مقاومت بالا در شرایط سخت محیطی

Emerson

شرکت Emerson به‌ویژه در زمینه فلومترهای جرمی کوریولیس شهرت جهانی دارد و محصولات آن در صنایع دارویی، شیمیایی و فرآیندهای دقیق بسیار پرکاربرد هستند.

مزایا

• دقت بسیار بالا
• اندازه‌گیری مستقیم جرم
• مناسب فرآیندهای حساس

Krohne

برند آلمانی Krohne یکی از پیشگامان صنعت اندازه‌گیری دبی محسوب می‌شود و محصولات آن در پروژه‌های بزرگ صنعتی در سراسر جهان مورد استفاده قرار می‌گیرند.

مزایا

• نوآوری در فناوری اندازه‌گیری
• کیفیت ساخت ممتاز
• مناسب صنایع نفت، گاز و پتروشیمی



در نهایت، انتخاب برند مناسب باید بر اساس نوع سیال، محدوده دما و فشار، دقت موردنیاز، شرایط فرآیندی، دسترسی به قطعات یدکی و خدمات پس از فروش انجام شود. بررسی این عوامل، علاوه بر افزایش قابلیت اطمینان سیستم، موجب کاهش هزینه‌های نگهداری و افزایش عمر مفید فلومتر خواهد شد.





سوالات متداول

۱. فلومتر چیست؟

فلومتر یا Flow Meter دستگاهی است که برای اندازه‌گیری میزان جریان مایعات، گازها و بخار در خطوط لوله و سیستم‌های فرآیندی استفاده می‌شود.

۲. دقیق‌ترین نوع فلومتر کدام است؟

در بسیاری از کاربردهای صنعتی، فلومتر جرمی کوریولیس (Coriolis Flow Meter) یکی از دقیق‌ترین انواع فلومتر محسوب می‌شود، زیرا جرم سیال را مستقیماً اندازه‌گیری می‌کند.

۳. فلومتر مغناطیسی برای چه سیالاتی مناسب است؟

فلومتر الکترومغناطیسی برای مایعات رسانا مانند آب، فاضلاب، اسیدها و محلول‌های شیمیایی مناسب است و برای سیالات غیررسانا کاربرد ندارد.

۴. آیا فلومتر برای اندازه‌گیری بخار مناسب است؟

بله. فلومتر ورتکس یکی از رایج‌ترین گزینه‌ها برای اندازه‌گیری جریان بخار در سیستم‌های صنعتی و نیروگاهی است.

۵. هر چند وقت یک‌بار باید فلومتر کالیبره شود؟

بسته به نوع تجهیز و شرایط فرآیند، معمولاً هر ۶ تا ۱۲ ماه یک‌بار کالیبراسیون دوره‌ای توصیه می‌شود.

۶. تفاوت فلومتر حجمی و فلومتر جرمی چیست؟

فلومتر حجمی حجم سیال عبوری را اندازه‌گیری می‌کند، در حالی که فلومتر جرمی جرم سیال را مستقیماً اندازه‌گیری می‌کند و نسبت به تغییرات دما و فشار حساسیت کمتری دارد.

۷. آیا فلومتر اولتراسونیک بدون قطع خط نصب می‌شود؟

بله. بسیاری از مدل‌های Clamp-On Ultrasonic Flow Meter بدون برش لوله و بدون توقف فرآیند نصب می‌شوند.

۸. برای خطوط بزرگ آب کدام فلومتر مناسب‌تر است؟

در خطوط بزرگ آب، فلومترهای اولتراسونیک و الکترومغناطیسی معمولاً گزینه‌های مناسب‌تری هستند، زیرا افت فشار بسیار کمی ایجاد می‌کنند.

۹. آیا فلومتر افت فشار ایجاد می‌کند؟

بعضی فلومترها مانند اوریفیس و ونتوری افت فشار ایجاد می‌کنند، اما فلومترهای الکترومغناطیسی و اولتراسونیک تقریباً افت فشار ناچیزی دارند.

۱۰. چه عواملی باعث خطای اندازه‌گیری فلومتر می‌شوند؟

نصب غیراصولی، رسوب‌گرفتگی سنسور، کالیبراسیون نادرست، نویز الکتریکی و انتخاب نامناسب نوع فلومتر از مهم‌ترین عوامل ایجاد خطا هستند.

۱۱. فلومتر دیجیتال بهتر است یا مکانیکی؟

فلومترهای دیجیتال دقت بالاتر، قابلیت مانیتورینگ آنلاین و ارتباط با PLC و DCS را فراهم می‌کنند؛ در حالی که مدل‌های مکانیکی ساده‌تر و اقتصادی‌تر هستند.

۱۲. عمر مفید فلومتر چقدر است؟

در صورت انتخاب صحیح، نصب اصولی و نگهداری مناسب، بسیاری از فلومترهای صنعتی می‌توانند بیش از ۱۰ تا ۲۰ سال بدون افت محسوس عملکرد کار کنند.



جمع‌بندی

فلومتر یا Flow Meter یکی از مهم‌ترین تجهیزات ابزار دقیق در صنایع مختلف است که وظیفه اندازه‌گیری دقیق جریان مایعات، گازها و بخار را بر عهده دارد. دقت این تجهیز نقش مستقیمی در کنترل فرآیند، کاهش مصرف انرژی، افزایش راندمان تولید و بهبود کیفیت محصول نهایی دارد.

همان‌طور که بررسی شد، فناوری‌های مختلفی مانند فلومتر الکترومغناطیسی، ورتکس، توربینی، اولتراسونیک، اختلاف فشاری و جرمی کوریولیس برای شرایط فرآیندی متفاوت طراحی شده‌اند. بنابراین، انتخاب فلومتر مناسب باید بر اساس نوع سیال، دما، فشار، دقت موردنیاز، سایز خط لوله و شرایط نصب انجام شود.

علاوه بر انتخاب صحیح، اجرای برنامه منظم نگهداری و کالیبراسیون دوره‌ای اهمیت بسیار زیادی دارد؛ زیرا این اقدامات موجب حفظ دقت اندازه‌گیری، افزایش طول عمر تجهیز، کاهش توقفات ناخواسته و جلوگیری از خطاهای فرآیندی می‌شوند.

در نهایت، شناخت کامل انواع فلومتر، مزایا، محدودیت‌ها و کاربردهای هر فناوری به مهندسان، طراحان و مدیران صنعتی کمک می‌کند تا مناسب‌ترین گزینه را برای فرآیند خود انتخاب کرده و عملکرد سیستم را در بلندمدت بهینه کنند.

اگر برای انتخاب فلومتر مناسب پروژه خود به مشاوره تخصصی نیاز دارید، کارشناسان ما آماده‌اند تا بر اساس شرایط فرآیندی، بهترین مدل را پیشنهاد دهند. برای استعلام قیمت، دریافت کاتالوگ فنی و مشاوره خرید فلومتر صنعتی با کارشناسان ما تماس بگیرید.



منابع و مراجع

این مقاله با استفاده از منابع فنی معتبر، استانداردهای بین‌المللی و مستندات تولیدکنندگان مطرح تجهیزات صنعتی تهیه شده است.

Endress+Hauser

https://www.endress.com

Yokogawa

https://www.yokogawa.com

Siemens

https://www.siemens.com

ABB

https://new.abb.com

Emerson

https://www.emerson.com

Krohne

https://www.krohne.com
