شیر کنترل بخار چیست؟ راهنمای جامع انتخاب، عملکرد و کاربرد آن در صنعت

شیر کنترل بخار چیست؟ راهنمای جامع انتخاب، عملکرد و کاربرد آن در صنعت



شیر کنترل بخار یکی از مهم‌ترین تجهیزات در سیستم‌های بخار صنعتی است که وظیفه تنظیم دقیق دبی، فشار و دمای بخار را بر عهده دارد. این تجهیز در صنایع نفت، گاز، پتروشیمی، نیروگاهی، غذایی و دارویی نقش مهمی در افزایش راندمان، کاهش مصرف انرژی و پایداری فرآیند ایفا می‌کند. انتخاب صحیح شیر کنترل بخار می‌تواند تأثیر مستقیمی بر عملکرد تجهیزات و کاهش هزینه‌های بهره‌برداری داشته باشد.

با این حال، استفاده مؤثر از بخار تنها زمانی امکان‌پذیر است که پارامترهایی مانند فشار، دما و دبی به‌صورت دقیق کنترل شوند. در چنین شرایطی، شیر کنترل بخار یا Steam Control Valve به‌عنوان یکی از مهم‌ترین تجهیزات کنترلی، وظیفه تنظیم میزان عبور بخار متناسب با نیاز فرآیند را بر عهده دارد. این تجهیز با حفظ شرایط کاری در محدوده مطلوب، به کاهش مصرف انرژی، افزایش راندمان تجهیزات، کاهش هزینه‌های نگهداری و بهبود کیفیت محصول نهایی کمک می‌کند. از همین رو، امروزه در بسیاری از صنایع استفاده از آن به یک ضرورت تبدیل شده است.

در ادامه، عملکرد، اجزا، انواع، کاربردها، اصول انتخاب و نکات نگهداری شیر کنترل صنعتی را به‌طور کامل بررسی خواهیم کرد.









تفاوت شیر کنترل با کنترل ولو معمولی

اگرچه شیر بخار (Steam Control Valve) یکی از انواع کنترل ولو محسوب می‌شود، اما به دلیل شرایط خاص بخار، طراحی و انتخاب آن با کنترل ولوهای مورد استفاده برای آب، روغن یا سایر سیالات تفاوت‌های مهمی دارد.

بخار دارای دمای بالا، فشار زیاد و تغییرات حجمی قابل توجه است؛ بنابراین شیر کنترل بخار باید در برابر تنش‌های حرارتی، خوردگی، افت فشار و سایش مقاومت کافی داشته باشد. به همین دلیل در ساخت این شیرها معمولاً از متریال مقاوم، تریم‌های تقویت‌شده و اکچویتورهای مناسب استفاده می‌شود.

همچنین در سیستم‌های بخار، عواملی مانند چکش آبی (Water Hammer)، میعان بخار و کاویتاسیون اهمیت بیشتری دارند و انتخاب نادرست شیر می‌تواند موجب کاهش راندمان، افزایش مصرف انرژی و آسیب به تجهیزات شود. به همین دلیل، در سیستم‌های بخار همواره باید شرایط فرآیندی و مشخصات فنی شیر به‌صورت هم‌زمان مورد بررسی قرار گیرند.





اهمیت شیر کنترل در صنایع

در بسیاری از واحدهای صنعتی، بخار به‌عنوان منبع اصلی انرژی حرارتی مورد استفاده قرار می‌گیرد بنابراین، کنترل دقیق آن تأثیر مستقیمی بر عملکرد تجهیزات و کیفیت فرآیند دارد و اگر به‌درستی کنترل نشود، مشکلات متعددی ایجاد خواهد شد. برای مثال، افزایش مصرف انرژی، نوسان دمای فرآیند، کاهش کیفیت محصول و حتی آسیب به تجهیزات از جمله پیامدهای رایج هستند.

از سوی دیگر، استفاده از تجهیزات کنترل فرایند باعث می‌شود سیستم در شرایطی پایدار و بهینه کار کند. در نتیجه، بهره‌وری کارخانه افزایش می‌یابد و هزینه‌های عملیاتی کاهش پیدا می‌کند. این موضوع مزایای مهمی به همراه دارد که عبارت‌اند از:

• کاهش مصرف انرژی
• افزایش راندمان فرآیند
• بهبود کیفیت محصول
• کاهش استهلاک تجهیزات
• افزایش ایمنی سیستم









بخار چگونه توسط کنترل ولو تنظیم می‌شود؟

شیر بخار با تغییر موقعیت قطعات داخلی خود، میزان عبور بخار را تنظیم می‌کند. در واقع، این تجهیز بخشی از یک حلقه کنترلی است که به‌صورت مداوم شرایط فرآیند را پایش می‌کند.

ابتدا سنسورها مقادیری مانند دما، فشار یا دبی را اندازه‌گیری می‌کنند.

سپس اطلاعات جمع‌آوری‌شده به کنترلر ارسال می‌شود.

پس از مقایسه مقدار واقعی با مقدار تنظیم‌شده، کنترلر فرمان لازم را به اکچویتور ارسال می‌کند.

در ادامه اکچویتور موقعیت شیر را تغییر می‌دهد و میزان جریان بخار افزایش یا کاهش پیدا می‌کند.

در نهایت این چرخه به‌صورت مداوم تکرار شده و به حفظ پایداری فرآیند کمک می‌کند.

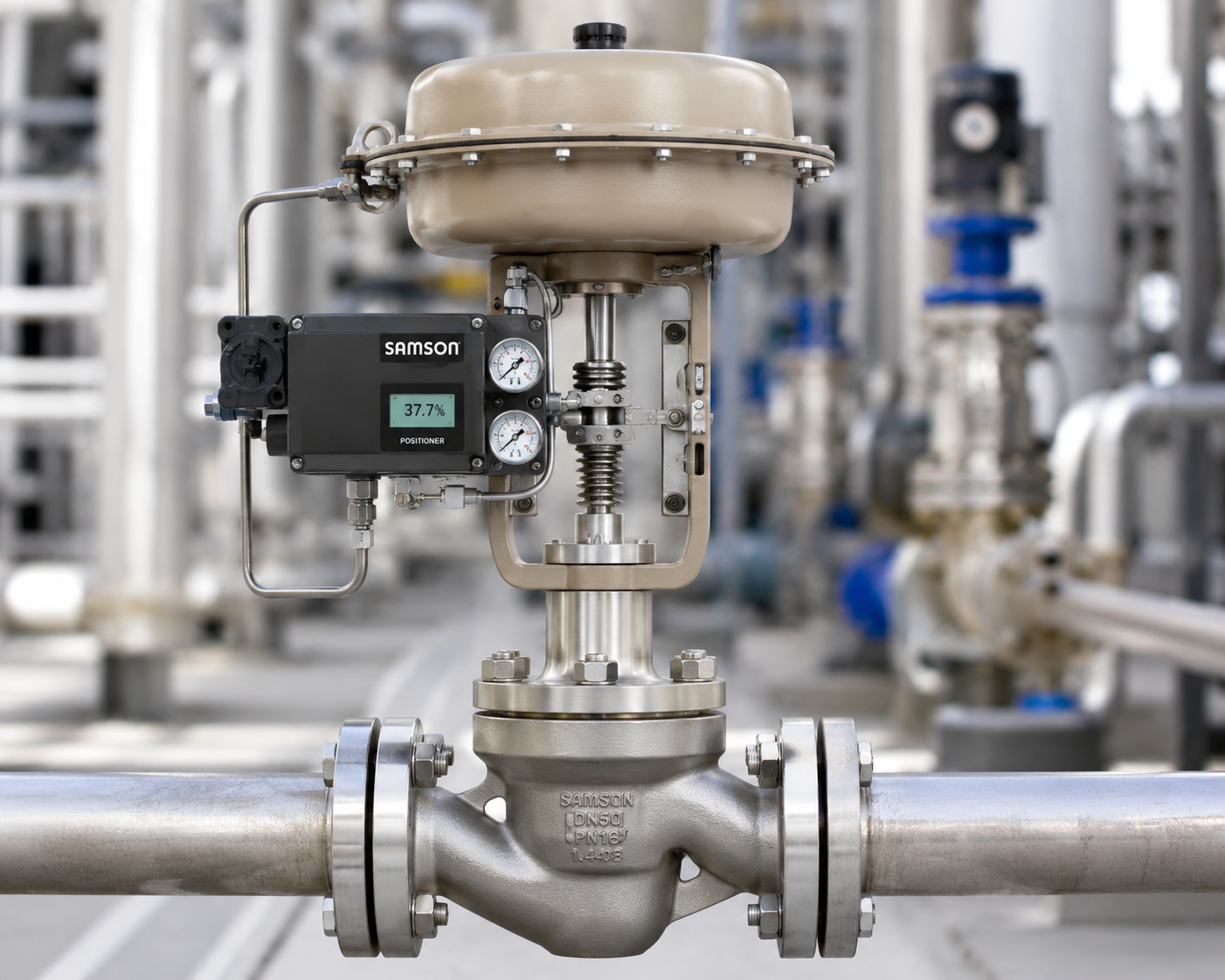

اجزای اصلی ولو کنترل بخار

بدنه شیر (Valve Body)

مسیر عبور بخار را تشکیل می‌دهد و باید در برابر فشار و دمای بالا مقاوم باشد و همچنین متریال‌های رایج آن شامل:

• فولاد کربنی
• فولاد ریخته‌گری
• استنلس استیل
• آلیاژهای مقاوم به حرارت

تریم (Valve Trim)

شامل قطعات داخلی شیر است که وظیفه کنترل جریان را بر عهده دارند و اجزای اصلی تریم عبارتند از:

• Plug
• Seat
• Stem
• Cage

به علاوه کیفیت تریم نقش مهمی در عملکرد و عمر شیر دارد

اکچویتور (Actuator)

نیروی لازم برای باز و بسته شدن شیر را تأمین می‌کند

پوزیشنر (Positioner)

موقعیت دقیق شیر را کنترل کرده و همچنین باعث افزایش دقت عملکرد می‌شود









اهمیت سایزبندی صحیح شیر کنترل صنعتی

یکی از مهم‌ترین مراحل انتخاب شیر کنترل بخار، تعیین سایز مناسب آن است. انتخاب سایز تنها بر اساس قطر لوله انجام نمی‌شود، بلکه عواملی مانند ظرفیت جریان (Cv)، فشار ورودی و خروجی، دمای بخار، دبی مورد نیاز و شرایط فرآیندی نیز باید بررسی شوند.

انتخاب شیر بزرگ‌تر از نیاز می‌تواند دقت کنترل را کاهش دهد و انتخاب شیر کوچک‌تر نیز موجب افت فشار و محدود شدن جریان بخار خواهد شد. به همین دلیل، استفاده از محاسبات مهندسی و اطلاعات فنی سازنده برای انتخاب سایز مناسب توصیه می‌شود.



راهنمای انتخاب متریال مناسب برای سیستم‌های بخار



شرایط کاری	متریال پیشنهادی
بخار اشباع	فولاد کربنی (Carbon Steel)
بخار سوپرهیت	فولاد آلیاژی (Alloy Steel)
محیط‌های خورنده	استنلس استیل 316
فشارهای بالا	فولاد فورج
صنایع غذایی و دارویی	استنلس استیل 316L



انتخاب متریال مناسب، علاوه بر افزایش عمر شیر، از بروز خوردگی، نشتی و خرابی زودهنگام جلوگیری می‌کند.





ویژگی‌های بخار و تأثیر آن بر انتخاب شیر کنترل

بخار یکی از پرکاربردترین سیالات در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و نیروگاهی است. با این حال، ویژگی‌های خاص این سیال باعث می‌شود انتخاب شیر کنترل بخار نیازمند دقت بیشتری باشد.

مهم‌ترین ویژگی‌های بخار عبارت‌اند از:

• دمای کاری بالا
• فشار متغیر در فرآیندهای صنعتی
• تغییر حجم زیاد در اثر انبساط و انقباض
• احتمال تشکیل کندانس (آب حاصل از تقطیر بخار)
• امکان ایجاد چکش آبی در صورت طراحی نامناسب سیستم
• نیاز به کنترل دقیق دبی و فشار برای کاهش مصرف انرژی

به همین دلیل، در انتخاب شیر کنترل بخار باید علاوه بر ظرفیت جریان (Cv)، به متریال بدنه، کلاس فشاری، نوع تریم و نوع اکچویتور نیز توجه شود.









چگونه شیر کنترل صنعتی مناسب انتخاب کنیم؟

انتخاب صحیح کنترل ولو بخار، نیازمند بررسی چند پارامتر مهم است که مهم‌ترین آن‌ها عبارت‌اند از:

فشار بخار

فشار ورودی و خروجی باید مشخص باشد.

دمای بخار

دمای بخار اشباع یا سوپرهیت تأثیر مستقیمی بر انتخاب متریال دارد.

ظرفیت جریان

محاسبه صحیح Cv یا Kv دارای اهمیت زیادی است.

نوع فرآیند

کاربرد تعیین‌کننده مدل شیر خواهد بود.

 اکچویتور

باید متناسب با شرایط پروژه انتخاب شود.









کدام نوع کنترل ولو برای بخار مناسب‌تر است؟

انتخاب نوع شیر کنترل بخار به عواملی مانند فشار، دمای بخار، ظرفیت جریان (Cv)، نوع فرآیند و دقت مورد نیاز بستگی دارد. با این حال، برخی مدل‌ها به دلیل طراحی ویژه، عملکرد بهتری در سیستم‌های بخار دارند.

گلوب (Globe Valve)

رایج‌ترین نوع کنترل ولو است و دارای مزایایی همچون:

• دقت بسیار بالا
• عملکرد پایدار
• مناسب بخار اشباع و سوپرهیت

زاویه‌ای (Angle Valve)

این تجهیز برای کاربردهایی با اختلاف فشار بالا استفاده می‌شود

سه‌راهه

کنترل سه راهه برای مخلوط کردن و یا تقسیم جریان بخار کاربرد دارد

قفسه‌ای (Cage Guided Valve)

برای شرایط فشار بالا و کنترل دقیق طراحی شده است









انواع اکچویتور در شیر کنترل

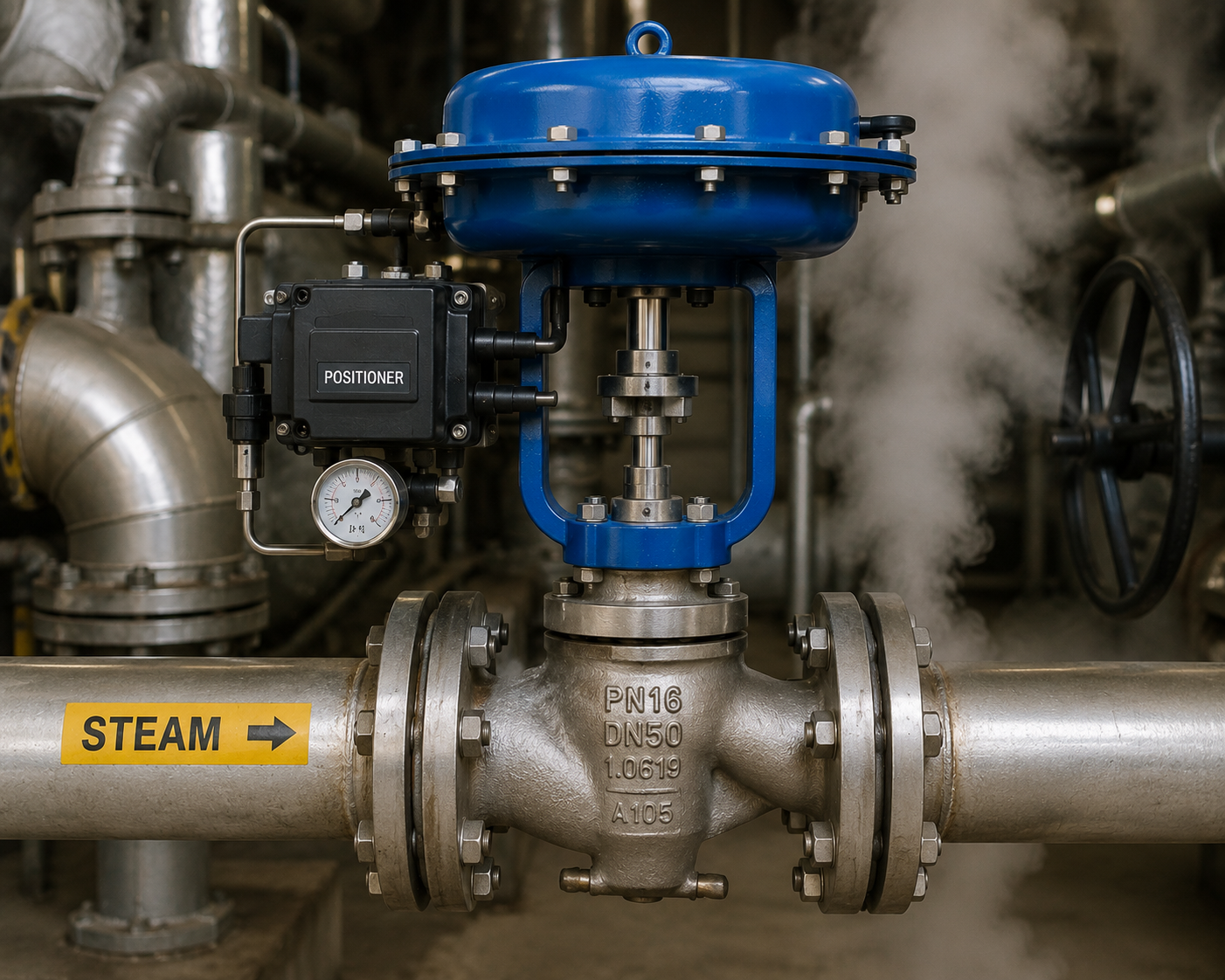

پنوماتیکی

به دلیل سرعت پاسخ بالا، ایمنی مناسب و هزینه نگهداری پایین، رایج‌ترین انتخاب در سیستم‌های بخار صنعتی است.

مهم‌ترین مزایای این نوع اکچویتور عبارت‌اند از:

• سرعت بالا
• ایمنی زیاد
• عملکرد مطمئن

الکتریکی

در مکان‌هایی که هوای فشرده در دسترس نیست یا نیاز به کنترل الکتریکی وجود دارد، استفاده می‌شود.

هیدرولیکی

این نوع اکچویتور معمولاً در کاربردهای سنگین و فشارهای بسیار بالا مورد استفاده قرار می‌گیرد.





نقش پوزیشنر در کنترل ولو

پوزیشنر یکی از مهم‌ترین اجزای کنترل ولو محسوب می‌شود. این تجهیز وظیفه دارد موقعیت واقعی شیر را با سیگنال دریافتی مقایسه کرده و در صورت نیاز اصلاحات لازم را انجام دهد.

به همین دلیل، استفاده از آن باعث افزایش دقت عملکرد شیر می‌شود. علاوه بر این، خطاهای ناشی از اصطکاک مکانیکی یا تغییرات فشار نیز تا حد زیادی کاهش پیدا می‌کنند.

مهم‌ترین وظایف پوزیشنر عبارت‌اند از:

• افزایش دقت کنترل
• کاهش خطاهای عملکردی
• جبران اصطکاک قطعات مکانیکی
• بهبود سرعت پاسخ‌دهی شیر
• افزایش پایداری فرآیند

امروزه استفاده از اسمارت پوزیشنرها در صنایع نفت، گاز، پتروشیمی و نیروگاهی به‌طور قابل توجهی افزایش یافته است.





چکش آبی در سیستم بخار چیست؟

چکش آبی یا Water Hammer یکی از مهم‌ترین مشکلات در خطوط بخار است که در اثر حرکت ناگهانی آب تقطیرشده یا تغییر سریع جریان ایجاد می‌شود. این پدیده می‌تواند باعث ایجاد ضربه‌های شدید، لرزش، صدای غیرعادی و حتی آسیب به شیر کنترل بخار، لوله‌ها و اتصالات شود.

برای کاهش احتمال ایجاد چکش آبی، رعایت موارد زیر ضروری است:

• نصب صحیح تله بخار
• تخلیه مناسب کندانس
• جلوگیری از تغییرات ناگهانی دبی
• انتخاب صحیح سایز شیر کنترل بخار
• طراحی مناسب شیب خطوط بخار









کاربرد در صنایع مختلف

صنایع نفت و گاز

در این صنعت از شیر کنترل بخار برای تنظیم جریان بخار در واحدهای فرآیندی و پالایشگاهی استفاده می‌شود

پتروشیمی

کنترل دقیق دمای راکتورها و مبدل‌های حرارتی از مهم‌ترین کاربردهای این تجهیز در صنایع پتروشیمی است.

نیروگاه‌ها

در نیروگاه‌ها، این تجهیز وظیفه تنظیم بخار ورودی به توربین‌ها را بر عهده دارد.

غذایی

در صنایع غذایی از این شیر برای کنترل بخار مورد استفاده در فرآیندهای پخت و استریلیزاسیون استفاده می‌شود.

دارویی

دما را در فرآیندهای حساس تولید تنظیم می‌کند.

نساجی

بخار را در خطوط رنگرزی و خشک‌کن‌ها کنترل می‌کند



اهرچند عملکرد شیر کنترل بخار در صنایع مختلف بر یک اصل استوار است، اما نوع فرآیند، فشار کاری، دمای بخار و تجهیزات مصرف‌کننده باعث می‌شود مدل مناسب برای هر صنعت متفاوت باشد.



کاربردهای تجهیز کنترل بخار در صنایع



صنعت	کاربرد شیر کنترل
نیروگاه	کنترل بخار توربین
صنایع غذایی	کنترل بخار دیگ‌های پخت
صنایع دارویی	استریل‌سازی تجهیزات
پتروشیمی	کنترل دمای راکتورها
نساجی	کنترل بخار ماشین‌آلات
کاغذسازی	کنترل بخار خشک‌کن‌ها





جایگاه شیر کنترل صنعتی در سیستم بخار

در یک سیستم استاندارد بخار، شیر کنترل بخار تنها یکی از اجزای زنجیره کنترل فرآیند است و عملکرد صحیح آن به تجهیزات جانبی نیز وابسته است.

ترتیب معمول تجهیزات به این صورت است:

1. دیگ بخار (Boiler)


2. شیر فشار شکن (Pressure Reducing Valve)


3. استرینر (Strainer)


4. شیر کنترل بخار (Steam Control Valve)


5. تجهیز مصرف‌کننده (مبدل حرارتی، راکتور یا دستگاه فرآیندی)


6. تله بخار (Steam Trap)

هماهنگی صحیح بین این تجهیزات موجب کنترل پایدار فشار و دما، کاهش مصرف انرژی و افزایش راندمان کل سیستم می‌شود.

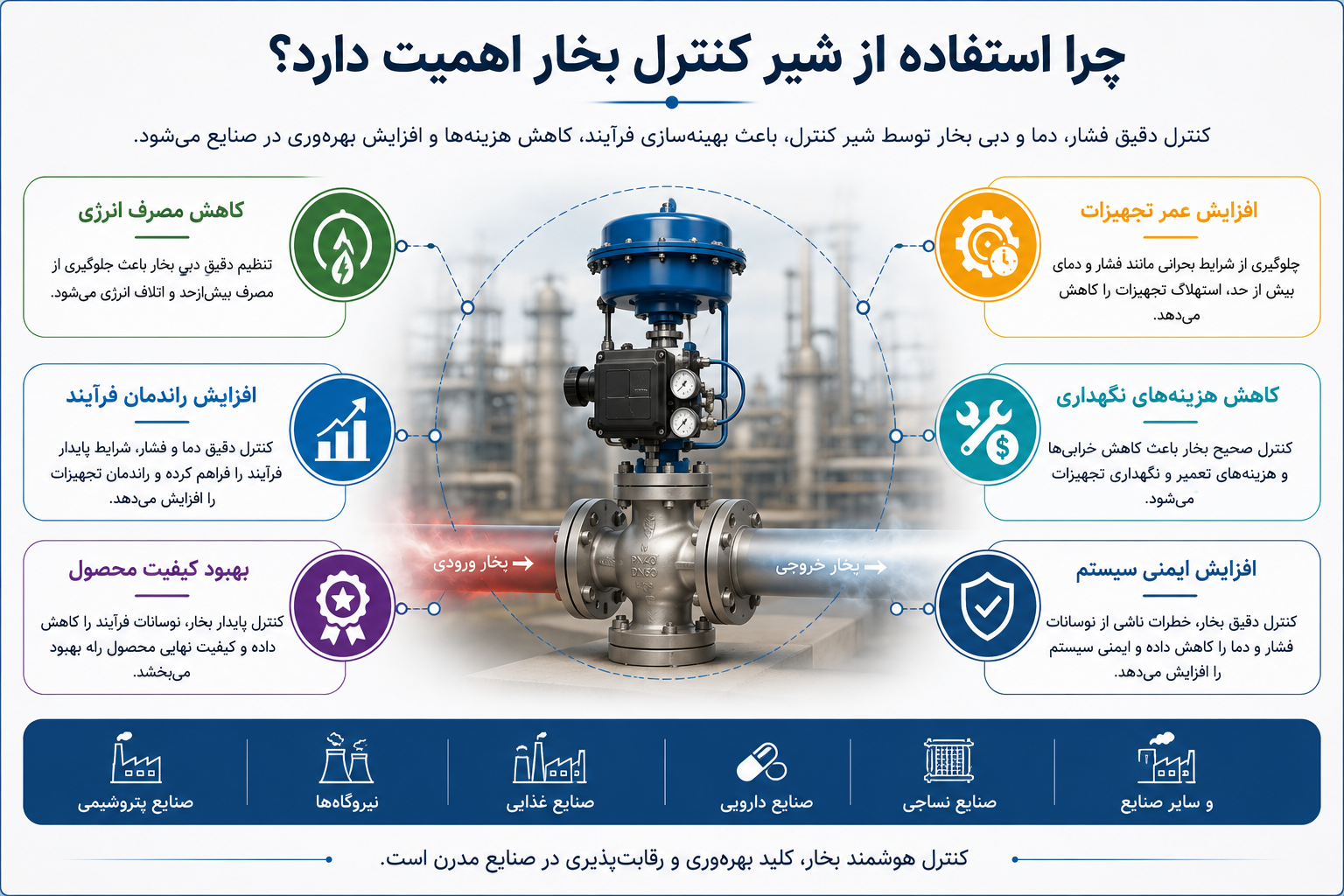

چرا استفاده از شیر کنترل بخار اهمیت دارد؟

استفاده از شیر کنترل تنها به تنظیم جریان محدود نمی‌شود، بلکه تأثیر مستقیمی بر راندمان، ایمنی و هزینه‌های بهره‌برداری دارد. از مهم‌ترین مزایای این تجهیز می‌توان به موارد زیر اشاره کرد:



• کنترل دقیق دما
• کاهش مصرف انرژی
• افزایش راندمان تجهیزات
• بهبود کیفیت محصول
• کاهش استهلاک سیستم
• افزایش عمر تجهیزات
• کاهش هزینه‌های عملیاتی
• بهبود ایمنی فرآیند









تفاوت شیر کنترل و شیر دستی

اگرچه هر دو نوع شیر برای کنترل جریان سیال استفاده می‌شوند، اما شیر کنترل بخار به‌صورت خودکار و با کمک سیستم کنترل فرآیند عمل می‌کند؛ در حالی که شیر دستی نیاز به تنظیم توسط اپراتور دارد.



ویژگی	شیر کنترل بخار	شیر دستی
کنترل خودکار	دارد	ندارد
دقت تنظیم	بسیار بالا	محدود
اتصال به سیستم کنترل	دارد	ندارد
مناسب فرآیندهای حساس	بله	خیر
قابلیت مانیتورینگ	دارد	ندارد











راهنمای انتخاب شیر کنترل بر اساس نوع کاربرد

انتخاب نوع شیر کنترل بخار تنها به فشار و دمای فرآیند محدود نمی‌شود، بلکه نوع کاربرد، سرعت پاسخ مورد نیاز، اختلاف فشار، شرایط محیطی و نوع اکچویتور نیز در انتخاب مدل مناسب نقش مهمی دارند. جدول زیر راهنمایی کلی برای انتخاب کنترل ولو در رایج‌ترین کاربردهای صنعتی ارائه می‌دهد.

این جدول یک راهنمای کلی است و برای انتخاب نهایی، باید شرایط واقعی فرآیند، فشار کاری، دمای بخار و ظرفیت جریان (Cv) نیز بررسی شود.



نوع کاربرد	نوع شیر پیشنهادی	نوع اکچویتور	توضیحات
مبدل حرارتی	Globe Valve	پنوماتیکی	کنترل دقیق دما و دبی بخار
خطوط بخار عمومی	Globe Valve	پنوماتیکی	رایج‌ترین انتخاب در صنایع
بخار با فشار بالا	Cage Guided Valve	پنوماتیکی یا هیدرولیکی	مناسب اختلاف فشار زیاد
سیستم‌های کنترلی سریع	Ball Control Valve	پنوماتیکی	پاسخ‌دهی سریع و افت فشار کمتر
صنایع غذایی و دارویی	Globe Valve استنلس استیل	پنوماتیکی	مناسب محیط‌های بهداشتی
نیروگاه‌ها و پتروشیمی	Globe Valve کلاس بالا	پنوماتیکی	مناسب دما و فشار بالا

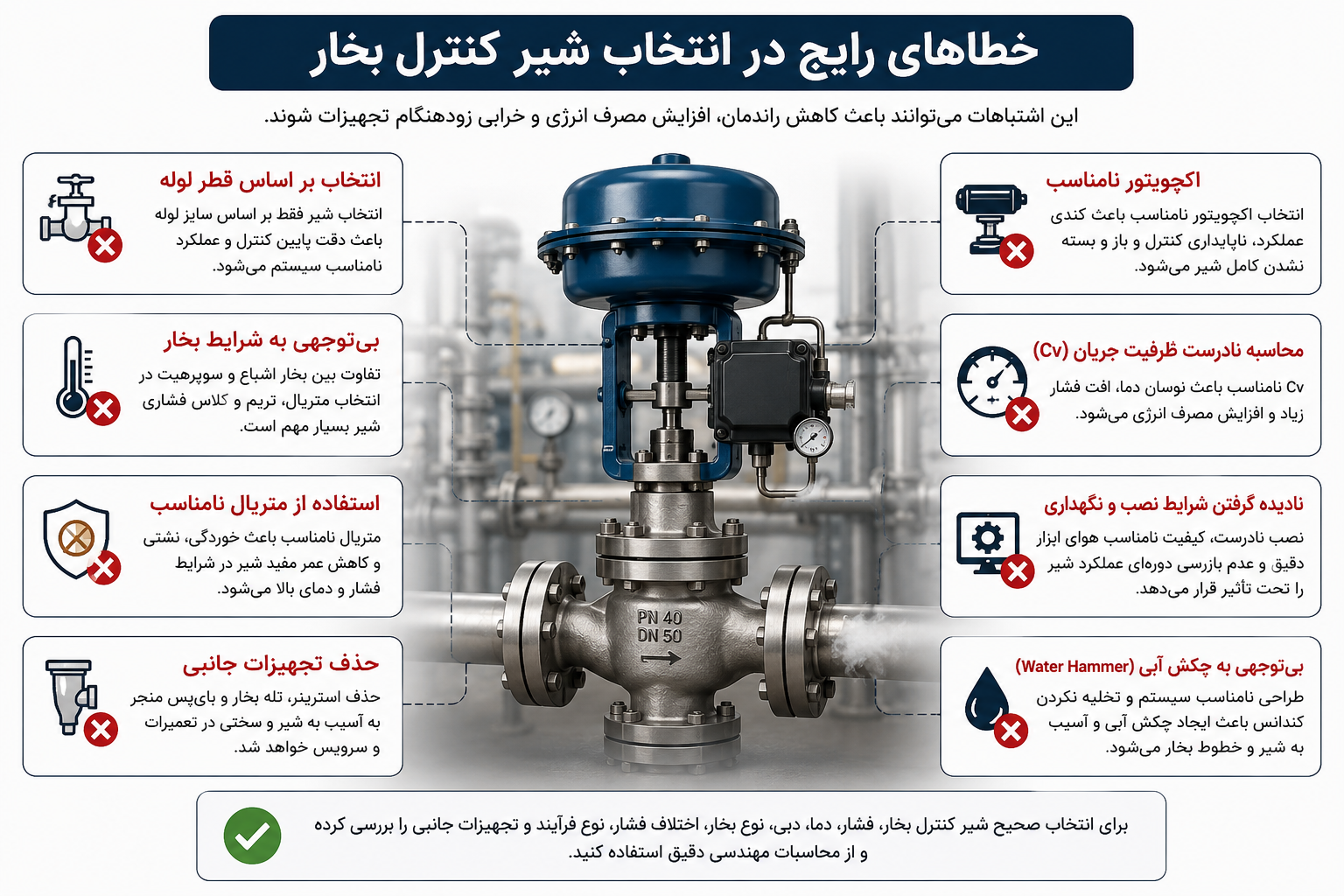

خطاهای رایج در انتخاب شیر بخار

انتخاب نادرست شیر کنترل بخار می‌تواند باعث کاهش راندمان سیستم، افزایش مصرف انرژی، استهلاک زودهنگام تجهیزات و حتی توقف فرآیندهای صنعتی شود. به همین دلیل، بررسی دقیق شرایط کاری و مشخصات فنی پیش از انتخاب این تجهیز اهمیت زیادی دارد.

بسیاری از مشکلات عملکردی کنترل ولوها، نه به کیفیت شیر، بلکه به انتخاب یا نصب نادرست آن مربوط می‌شوند. رایج‌ترین اشتباهات در انتخاب شیر کنترل بخار عبارت‌اند از:

انتخاب شیر تنها بر اساس قطر لوله

یکی از متداول‌ترین خطاها، انتخاب شیر بر اساس سایز لوله است. در حالی که انتخاب صحیح باید بر اساس ظرفیت جریان (Cv یا Kv)، فشار، دما و دبی مورد نیاز انجام شود. استفاده از شیری که بیش از حد بزرگ یا کوچک باشد، دقت کنترل را کاهش داده و عملکرد سیستم را مختل می‌کند.

بی‌توجهی به شرایط بخار

تفاوت بین بخار اشباع و بخار سوپرهیت در انتخاب متریال بدنه، تریم و کلاس فشاری شیر بسیار مهم است. نادیده گرفتن این موضوع می‌تواند باعث کاهش عمر تجهیز یا بروز خرابی‌های زودهنگام شود.

استفاده از متریال نامناسب

استفاده از متریالی که با فشار، دما یا شرایط خورندگی فرآیند سازگار نباشد، احتمال نشتی، خوردگی و فرسایش قطعات داخلی را افزایش می‌دهد. انتخاب جنس بدنه و تریم باید مطابق شرایط واقعی فرآیند انجام شود.

حذف تجهیزات جانبی

در بسیاری از پروژه‌ها، تجهیزاتی مانند استرینر، تله بخار و شیر بای‌پس نادیده گرفته می‌شوند. این تجهیزات نقش مهمی در محافظت از شیر کنترل بخار، تخلیه کندانس و تسهیل عملیات تعمیر و نگهداری دارند.

انتخاب نامناسب اکچویتور

اکچویتور باید متناسب با فشار کاری، نیروی مورد نیاز و شرایط کنترلی انتخاب شود. انتخاب نادرست آن می‌تواند باعث کندی عملکرد، ناپایداری کنترل یا باز و بسته نشدن کامل شیر شود.

نادیده گرفتن شرایط نصب و نگهداری

عدم رعایت جهت صحیح نصب، فضای کافی برای سرویس، کیفیت نامناسب هوای ابزار دقیق و بی‌توجهی به برنامه‌های بازرسی و کالیبراسیون، از دیگر عواملی هستند که عملکرد و طول عمر شیر کنترل بخار را تحت تأثیر قرار می‌دهند.

با رعایت این نکات و استفاده از محاسبات مهندسی در مرحله انتخاب، می‌توان عملکرد سیستم بخار را بهبود بخشید، هزینه‌های نگهداری را کاهش داد و عمر مفید تجهیزات را افزایش داد.









مشکلات رایج این محصول

کاویتاسیون یکی از مشکلات رایج کنترل ولوهای بخار است که معمولاً در اثر افت شدید فشار ایجاد می‌شود. علاوه بر این، پدیده فلشینگ نیز می‌تواند به قطعات داخلی شیر آسیب برساند. از سوی دیگر، نشتی داخلی، لرزش و خرابی پوزیشنر نیز از مشکلاتی هستند که عملکرد سیستم را تحت تأثیر قرار می‌دهند.

با انجام سرویس‌های دوره‌ای، انتخاب صحیح سایز شیر و استفاده از تجهیزات جانبی مناسب، می‌توان از بروز بسیاری از این مشکلات جلوگیری کرد.





نگهداری و سرویس شیر کنترل

برای افزایش عمر شیر کنترل بخار، انجام سرویس و نگهداری دوره‌ای ضروری است. مهم‌ترین اقدامات شامل موارد زیر هستند:

• کالیبراسیون دوره‌ای پوزیشنر
• بررسی وضعیت پکینگ‌ها
• کنترل نشتی‌های داخلی و خارجی
• تست عملکرد اکچویتور
• بازبینی وضعیت تریم
• بررسی کیفیت هوای ابزار دقیق

اجرای برنامه نگهداری پیشگیرانه باعث کاهش توقفات ناخواسته، افزایش طول عمر تجهیزات و حفظ دقت عملکرد سیستم خواهد شد.





عیب‌یابی شیر کنترلی



مشکل	علت احتمالی	راهکار
نوسان دما	سایزبندی نامناسب شیر	بررسی و محاسبه مجدد Cv
نشتی داخلی	فرسودگی سیت یا پلاگ	تعویض تریم
عملکرد کند	خرابی اکچویتور یا پوزیشنر	سرویس و کالیبراسیون
لرزش شیر	افت فشار زیاد	بازنگری طراحی سیستم
صدای زیاد	سرعت بالای بخار	انتخاب سایز مناسب یا تریم ضدصدا





نکات مهم در نصب شیر کنترلی

رعایت اصول نصب از همان ابتدای پروژه، تأثیر مستقیمی بر عملکرد، طول عمر و هزینه‌های نگهداری شیر کنترل بخار دارد. به همین دلیل، در زمان نصب بهتر است موارد زیر در نظر گرفته شوند:

• نصب شیر مطابق جهت فلش جریان روی بدنه
• استفاده از استرینر قبل از شیر برای جلوگیری از ورود ذرات
• پیش‌بینی خط بای‌پس برای تعمیرات و سرویس
• نصب تله بخار در محل مناسب برای تخلیه کندانس
• تأمین فضای کافی برای سرویس اکچویتور و پوزیشنر
• جلوگیری از اعمال تنش مکانیکی ناشی از وزن لوله‌ها به بدنه شیر

اجرای صحیح این موارد باعث افزایش قابلیت اطمینان سیستم، کاهش هزینه‌های نگهداری و افزایش عمر مفید شیر کنترل بخار خواهد شد.









برندهای معتبر در این محصول

برندهای متعددی در زمینه تولید شیر کنترل بخار فعالیت می‌کنند که هر یک برای شرایط فرآیندی خاصی طراحی شده‌اند. انتخاب برند مناسب باید بر اساس فشار کاری، دمای بخار، نوع فرآیند، خدمات پس از فروش و دسترسی به قطعات یدکی انجام شود.

برند سامسون (SAMSON)

به‌عنوان یکی از معتبرترین برندهای آلمانی، کنترل ولوهایی با دقت بالا برای صنایع شیمیایی، پتروشیمی و فرآیندهای حساس تولید می‌کند.

• دقت بالا
• کیفیت ساخت عالی
• طول عمر زیاد

در مقابل فیشر (Fisher)

این برند آمریکایی یکی از شناخته‌شده‌ترین تولیدکنندگان کنترل ولو در صنایع نفت، گاز و نیروگاهی است و محصولات آن برای فشار و دمای بالا طراحی شده‌اند.

همچنین ماسونیلان (Masoneilan)

محصولات این برند برای فرآیندهای حساس و شرایط کاری سخت صنعتی گزینه‌ای مناسب محسوب می‌شوند.

از سوی دیگر برند آری آرماتورن (ARI Armaturen)

این شرکت آلمانی به‌صورت تخصصی در زمینه تجهیزات بخار، کنترل حرارت و سیستم‌های تأسیسات صنعتی فعالیت می‌کند.

برند هانیول  (Honeywell)

محصولات هانیول در بسیاری از پروژه‌های صنعتی و تأسیساتی به دلیل عملکرد پایدار مورد استفاده قرار می‌گیرند.

علاوه بر این Spirax Sarco

این برند یکی از مراجع تخصصی تجهیزات بخار، مبدل‌های حرارتی و سیستم‌های مدیریت بخار در صنایع مختلف است.

 و در نهایت Yoshitake

شیرآلات این برند ژاپنی در سیستم‌های بخار، آب گرم و بسیاری از کاربردهای عمومی صنعتی استفاده می‌شوند.

در نهایت، انتخاب برند مناسب باید بر اساس شرایط فرآیندی، بودجه پروژه، خدمات پس از فروش و دسترسی به قطعات یدکی انجام شود.





آینده شیرهای کنترل بخار

با توسعه فناوری Industry 4.0 و اینترنت اشیاء صنعتی (IIoT)، کنترل ولوهای هوشمند نقش پررنگ‌تری در صنایع پیدا کرده‌اند و مهم‌ترین قابلیت‌های نسل جدید عبارتند از:

• مانیتورینگ آنلاین

• عیب‌یابی هوشمند

• ارتباط با سیستم‌های مدیریت دارایی

• کاهش هزینه‌های تعمیرات

• افزایش قابلیت اطمینان





نقش ولو کنترل در کاهش مصرف انرژی

استفاده از شیر کنترل بخار مناسب، علاوه بر کنترل دقیق دما و فشار، نقش مهمی در کاهش مصرف انرژی دارد. تنظیم صحیح جریان بخار از اتلاف انرژی جلوگیری کرده، راندمان تجهیزات را افزایش می‌دهد و هزینه‌های بهره‌برداری را کاهش می‌دهد.

در بسیاری از واحدهای صنعتی، انتخاب صحیح شیر کنترل بخار یکی از مؤثرترین راهکارها برای بهینه‌سازی مصرف انرژی و افزایش بهره‌وری سیستم‌های بخار است.









سوالات متداول

۱. شیر کنترل بخار چیست؟

تجهیزی برای تنظیم و کنترل دقیق جریان بخار در سیستم‌های صنعتی.

۲. بهترین نوع شیر کنترل کدام است؟

در بیشتر کاربردها، شیر کنترل گلوب به دلیل دقت بالا بهترین گزینه محسوب می‌شود.

۳. آیا کنترل ولو بخار نیاز به پوزیشنر دارد؟

بله، در کاربردهای دقیق صنعتی استفاده از پوزیشنر برای دستیابی به کنترل دقیق‌تر توصیه می‌شود.

۴. مهم‌ترین برندهای کنترل ولو بخار کدام‌اند؟

سامسون، فیشر، ماسونیلان، هانیول و آری آرماتورن از معتبرترین برندهای بازار هستند.

۵. چگونه سایز مناسب شیر کنترل را انتخاب کنیم؟

 باید بر اساس دبی، فشار، دما و ضریب جریان (Cv یا Kv) محاسبه شود.

۶. مناسب‌ترین شیر کنترل برای بخار اشباع چیست؟

انتخاب مناسب به فشار، دما، دبی و شرایط فرآیندی بستگی دارد، اما شیرهای گلوب با اکچویتور پنوماتیکی از رایج‌ترین گزینه‌ها هستند.

۷. آیا شیر کنترل به تله بخار نیاز دارد؟

بله، در بسیاری از سیستم‌های بخار استفاده از تله بخار برای تخلیه کندانس و جلوگیری از چکش آبی ضروری است.

۸. می‌توان از کنترل ولو معمولی برای بخار استفاده کرد؟

خیر، همه کنترل ولوها برای بخار مناسب نیستند. تجهیزات مخصوص بخار باید از نظر متریال، کلاس فشاری و طراحی داخلی با شرایط بخار سازگار باشند.

۹. عمر مفید شیر کنترل بخار چقدر است؟

در صورت انتخاب صحیح، نصب اصولی و نگهداری منظم، شیر کنترل بخار می‌تواند سال‌ها عملکرد قابل‌اعتمادی داشته باشد.



جمع‌بندی

در مجموع، شیر کنترل بخار یکی از مهم‌ترین تجهیزات در سیستم‌های بخار صنعتی است که نقش کلیدی در کنترل دما، فشار و دبی بخار ایفا می‌کند. انتخاب صحیح این تجهیز باعث افزایش راندمان فرآیند، کاهش مصرف انرژی، کاهش هزینه‌های عملیاتی و افزایش عمر تجهیزات خواهد شد. همچنین استفاده از برندهای معتبر و اجرای برنامه‌های نگهداری دوره‌ای، عملکرد پایدار و مطمئن سیستم را تضمین می‌کند.



اگر برای انتخاب شیر کنترل بخار مناسب پروژه خود به مشاوره نیاز دارید، کارشناسان ما آماده‌اند تا بر اساس فشار، دما، نوع سیال و شرایط فرآیندی، مناسب‌ترین مدل را به شما پیشنهاد دهند. برای استعلام قیمت، دریافت کاتالوگ و مشاوره تخصصی خرید با کارشناسان ما تماس بگیرید.



منابع آنلاین

Spirax Sarco – Steam Engineering مرجع تخصصی سیستم‌های بخار
Emerson Fisher – Control Valve Resources مستندات فنی شیرهای کنترلی



لینک‌ها:

https://www.spiraxsarco.com

https://www.emerson.com/en-us/automation/control-valves
