سوییچ محدود کننده چیست؟ راهنمای جامع Limit Switch، انواع، کاربرد و نحوه عملکرد

سوییچ محدود کننده چیست؟ راهنمای جامع Limit Switch، انواع، کاربرد و نحوه عملکرد



سوییچ محدودکننده یا لیمیت سوییچ (Limit Switch) یک تجهیز الکترومکانیکی است که برای تشخیص وجود، عدم وجود، عبور یا موقعیت فیزیکی یک جسم متحرک در ماشین‌آلات صنعتی به کار می‌رود. این تجهیز شامل یک عملگر مکانیکی (Actuator) متصل به مجموعه‌ای از کنتاکت‌های الکتریکی است. هنگامی که یک جسم متحرک (مانند بازوی ربات، نوار نقاله یا جک هیدرولیک) با عملگر لیمیت سوییچ برخورد فیزیکی پیدا می‌کند، محرک حرکت کرده و باعث تغییر وضعیت کنتاکت‌های برقی (باز شدن کنتاکت NC یا بسته شدن کنتاکت NO) می‌شود. این تغییر وضعیت، سیگنال الکتریکی لازم را به سیستم‌های کنترلی نظیر PLC یا مدارات فرمان ارسال می‌کند.



نحوه عملکرد لیمیت سوییچ

عملکرد سوییچ محدودکننده بر پایه تماس مکانیکی مستقیم استوار است. مراحل کاری این تجهیز به شرح زیر است:

• حالت عادی (Rest Position): بازوی محرک در حالت اولیه قرار دارد و کنتاکت‌ها در وضعیت پیش‌فرض خود (Normally Open یا Normally Closed) هستند.
• برخورد و تحریک (Operating Position): جسم متحرک به عملگر (پین، اهرم یا قرقره) نیرو وارد می‌کند. این نیرو باعث حرکت مکانیکی مکانیزم داخلی می‌شود.
• تغییر وضعیت کنتاکت‌ها (Switching Action): با رسیدن حرکت به نقطه تحریک (Operating Point)، ضربه مکانیکی کنتاکت‌های خروجی را تغییر می‌دهد تا جریان برق قطع یا وصل شود.
• بازگشت به حالت اولیه (Reset Position): پس از دور شدن جسم متحرک، فنر داخلی لیمیت سوییچ بازو را به حالت اولیه برمی‌گرداند.

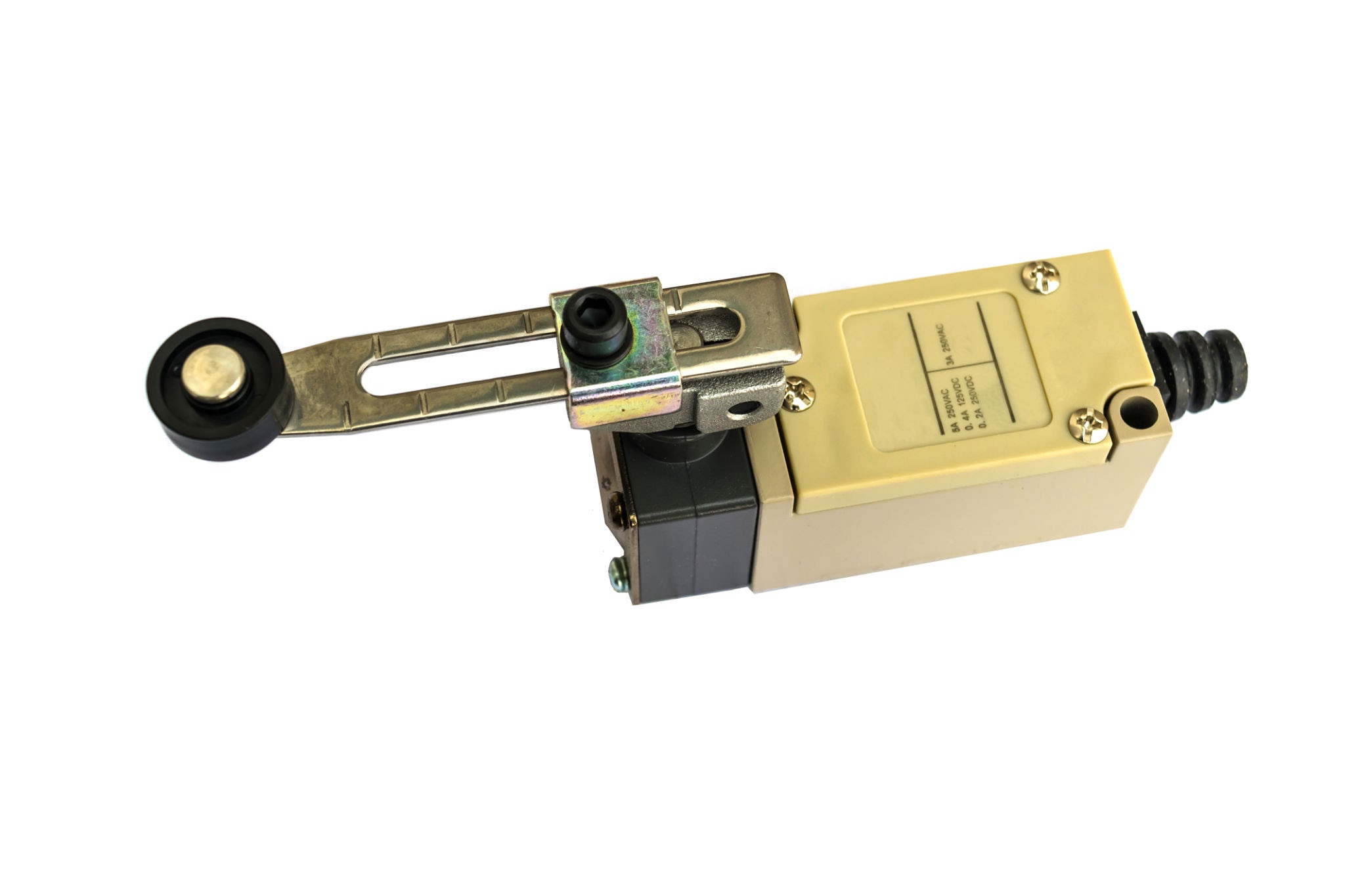

سوییچ محدود کننده چیست؟

اجزای اصلی تشکیل‌دهنده لیمیت سوییچ
برای درک بهتر نحوه کارکرد این تجهیز، شناخت ساختار داخلی آن ضروری است. یک سوییچ محدودکننده (Limit Switch) استاندارد از ۴ بخش اصلی تشکیل شده است:

• عملگر یا محرک (Actuator): بخشی از لیمیت سوییچ که تماس فیزیکی مستقیم با جسم متحرک پیدا می‌کند و نیرو را به مکانیزم داخلی منتقل می‌سازد.
• سر یا هدر (Head): قسمتی که حرکت خطی یا چرخشی محرک را به حرکت کنتاکت‌ها تبدیل می‌کند.
• بدنه سوییچ (Switch Body): محفظه اصلی تجهیز (از جنس آلومینیوم دایکاست، چدن یا پلاستیک فشرده) که کنتاکت‌ها و مکانیزم سوئیچینگ را در برابر ضربه و نفوذ آب/گردوغبار (درجه IP) محافظت می‌کند.
• بلوک کنتاکت و ترمینال‌ها (Contact Block & Terminals): بخش برقی تجهیز شامل کنتاکت‌های NO (Normally Open) و NC (Normally Closed) که مسئول قطع و وصل جریان برق هستند.



انواع لیمیت سوییچ بر اساس نوع عملگر (Actuator Type)



نوع عملگر (Actuator)	مکانیزم تحریک	بهترین کاربرد صنعتی
اهرمی قرقره‌ای (Roller Lever)	چرخش اهرم حول یک محور با حرکت جسم	نوار نقاله‌ها، درهای اتوماتیک و خطوط مونتاژ
پیستونی یا فشاری (Push Plunger)	فشار مستقیم عمودی به سمت پایین	جک‌های هیدرولیک، پرس‌های صنعتی و بسته‌بندی
آنتنی یا فنری (Whisker / Spring Leaf)	انحراف فنر در هر جهت (۳۶۰ درجه)	تشخیص عبور اجسام ناهموار، کارتن‌ها و شیشه‌ها
میله‌ای (Rotary Lever / Rod)	حرکت دورانی یا برخورد میله طویل	جرثقیل‌های سقفی (Cranes) و سیستم‌های بالابری





کاربردهای اصلی سوییچ محدودکننده در صنایع

سوییچ‌های محدودکننده به دلیل قابلیت اطمینان بالا و ساختار مکانیکی مقاوم، در طیف گسترده‌ای از صنایع سنگین و سیستم‌های اتوماسیون به کار می‌روند:

• کنترل وضعیت شیرهای صنعتی (Valves): نصب روی اکچوئیتور شیرهای توپی، پروانه‌ای و دروازه‌ای برای ارسال سیگنال وضعیت باز (Fully Open) یا بسته (Fully Closed) به اتاق کنترل.
• جرثقیل‌ها و بالابرهای صنعتی (Cranes & Hoists): جلوگیری از حرکت بیش از حد (Over-travel) قلاب و هوک جرثقیل در انتهای مسیر بالا یا پایین.
• خطوط نوار نقاله (Conveyor Belts): شمارش قطعات عبوری، تشخیص انحراف تسمه یا متوقف کردن سیستم در صورت گرفتگی خط.
• ماشین‌آلات CNC و پرس‌های صنعتی: تعیین نقطه مرجع (Home Position) و حد نهایی حرکت محورها.
• درب‌های اتوماتیک و آسانسورها: تشخیص رسیدن کابین آسانسور به طبقات و باز/بسته شدن ایمن درب‌ها.



مزایای کلیدی استفاده از لیمیت سوییچ

به‌کارگیری سوییچ محدودکننده استاندارد در مدارات فرمان و اتوماسیون صنعتی، ارزش افزوده‌های فنی و اقتصادی متعددی به همراه دارد



مزیت کلیدی	شرح اثر فنی در سیستم
ارتقای ایمنی تجهیزات و پرسنل	قطع سریع جریان برق در صورت تجاوز قطعات متحرک از حد مجاز
جلوگیری از برخوردهای شدید مکانیکی	مانع از برخورد سخت (Hard Collision) بازوها و قطعات با بدنه دستگاه
مقاومت عالی در شرایط سخت (Ruggedness)	عملکرد بی‌نقص در برابر نویزهای شدید الکترومغناطیسی (EMC) و لرزش
سادگی در عیب‌یابی و تعمیرات	قابلیت تست چشمی و ولتاژی سریع کنتاکت‌های NO/NC بدون نیاز به ابزار پیچیده
افزایش طول عمر ماشین‌آلات	کاهش استهلاک قطعات مکانیکی و جلوگیری از فشار به موتورها
کاهش توقفات ناخواسته (Downtime)	تضمین تداوم خط تولید با عملکرد دقیق و بدون خطای سوئیچینگ









نحوه عملکرد سوییچ محدود کننده

عملکرد لیمیت سوییچ (Limit Switch) بر پایه تبدیل حرکت مکانیکی به سیگنال الکتریکی استوار است. این فرایند طی ۴ مرحله اصلی انجام می‌شود:

• حالت اولیه (Rest State): کنتاکت‌های برقی در وضعیت عادی خود قرار دارند؛ کنتاکت NO (Normally Open) باز است و جریانی عبور نمی‌دهد، در حالی که کنتاکت NC (Normally Closed) بسته است.
• برخورد فیزیکی (Physical Contact): قطعه یا جسم متحرک به اهرم، قرقره یا پیستونِ محرک (Actuator) برخورد کرده و به آن نیرو وارد می‌کند.
• تغییر وضعیت کنتاکت‌ها (Contact Switching): با رسیدن نیروی مکانیکی به نقطه تحریک (Operating Point)، فنر داخلی آزاد شده و کنتاکت‌ها به سرعت تغییر حالت می‌دهند (NO بسته و NC باز می‌شود).
• ارسال سیگنال فرمان: با تغییر وضعیت کنتاکت‌ها، یک پالس ولتاژی یا سیگنال دیجیتال به کنترلر (PLC، سیستم DCS یا رله‌های فرمان) ارسال می‌شود تا فرآیند تعریف‌شده اجرا گردد.

فرمان‌های صادره پس از تحریک لیمیت سوییچ

پس از ارسال سیگنال از سوی لیمیت سوییچ به کنترلر، سیستم اتوماسیون می‌تواند یکی از اقدامات عملیاتی زیر را بلافاصله اجرا کند:

• توقف موتور (Stop Motor): قطع برق سیستم محرک جهت جلوگیری از حرکت بیش از حد (Over-travel).
• تغییر جهت حرکت (Reverse Direction): معکوس کردن جهت حرکت جک‌ها، آسانسورها یا نوار نقاله‌ها.
• باز یا بسته شدن شیرهای صنعتی (Actuate Valve): تغییر وضعیت عملگرهای بادی یا برقی روی خطوط لوله‌کشی.
• فعال‌سازی آلارم‌های ایمنی (Trigger Alarm): روشن شدن چراغ‌های هشدار یا آژیر در صورت بروز خطر.
• ثبت موقعیت در سیستم مانیتورینگ (Position Tracking): ارسال دیتای موقعیت مکانی تجهیز به اتاق کنترل و ثبت در HMI.









اجزای اصلی سوییچ محدود کننده

یک لیمیت سوییچ صنعتی برای کارکرد دقیق و طولانی‌مدت در شرایط سخت مکانیکی و محیطی، از ۵ جزء حیاتی زیر تشکیل شده است:

بدنه یا قاب (Housing)

محفظه خارجی تجهیز است که از جنس آلومینیوم دایکاست (Die-Cast Aluminum)، چدن یا پلاستیک‌های مقاوم در برابر ضربه (Thermoplastic) ساخته می‌شود. بدنه وظیفه دارد از مدارات و کنتاکت‌های داخلی در برابر ضربات فیزیکی، ورود رطوبت، گردوغبار و مواد شیمیایی (بر اساس استاندارد IP65/IP67) محافظت کند.

عملگر یا محرک (Actuator)

این جزء تنها بخشی است که تماس مستقیم مکانیکی با قطعه متحرک دارد. نیرو از طریق عملگر (که می‌تواند اهرم، قرقره، پیستون یا فنر باشد) به مکانیزم سوئیچینگ داخلی منتقل می‌شود.

بلوک کنتاکت‌ها (Contact Block)

قلب الکتریکی لیمیت سوییچ است که شامل کنتاکت‌های NO (Normally Open) و NC (Normally Closed) می‌شود. کنتاکت‌ها مسئول قطع یا وصل کردن جریان برقی هستند که سیگنال فرمان را به PLC یا رله‌ها می‌فرستد.

مکانیزم فنر بازگشت (Return Spring)

پس از عبور جسم متحرک و برداشته شدن فشار مکانیکی از روی عملگر، این فنر با نیروی ذخیره‌شده، بازو یا پیستون را بلافاصله به وضعیت اولیه (Rest Position) برمی‌گرداند.

ترمینال‌های اتصال (Connection Terminals)

پیچ‌ها یا ترمینال‌های برقی تعبیه‌شده در داخل بدنه که سیم‌های فرمان و کابل‌های کنترل سیستم اتوماسیون به آن‌ها متصل می‌شوند.

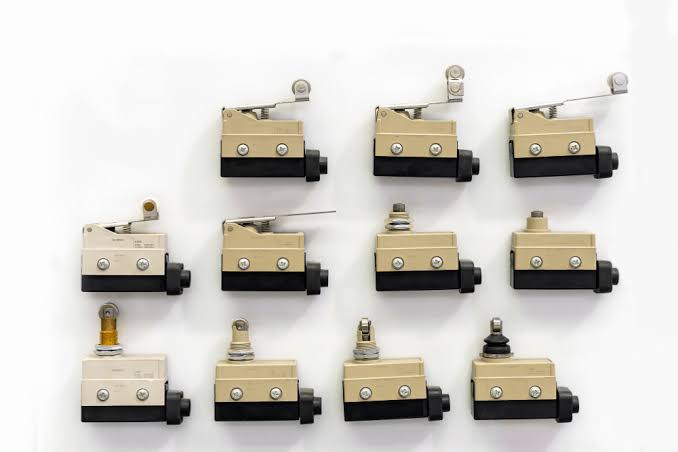

بررسی تخصصی انواع سوییچ محدودکننده (Limit Switch Types)

لیمیت سوییچ‌ها براساس طراحی مکانیزم محرک (Actuator) و شرایط محیطی به دسته‌های زیر تقسیم می‌شوند:

۱. لیمیت سوییچ اهرمی (Lever Limit Switch)

دارای یک اهرم متحرک ساده است که با برخورد جسم چرخیده و سوئیچ را فعال می‌کند.

• مزایا: نصب و تنظیم آسان، قیمت مناسب، دوام بالا در کارکردهای مداوم.
• کاربرد: کنترل حرکت در درهای اتوماتیک، خطوط بسته‌بندی و ماشین‌آلات عمومی.

۲. لیمیت سوییچ غلطکی (Roller Lever / Roller Plunger)

در انتهای اهرم یا پیستون این تجهیز یک چرخ یا غلطک روان قرار گرفته است تا اصطکاک را به حداقل برساند.

• مزایا: اصطکاک بسیار کم، کاهش استهلاک، طول عمر بیشتر، مناسب حرکت‌های مکرر و سریع.
• کاربرد: خطوط نوار نقاله (Conveyors)، بادامک‌ها و ریلی‌های صنعتی.

۳. لیمیت سوییچ پیستونی یا فشاری (Push Plunger)

با وارد آمدن فشار مستقیم و عمودی بر روی پین یا پیستون فعال می‌شود.

• مزایا: دقت بالا در نقاط توقف کوتاه و خطی، مقاومت بالا در برابر ضربه عمودی.
• کاربرد: پرس‌های هیدرولیک و پنوماتیک، جک‌های صنعتی و ماشین‌آلات CNC.

۴. لیمیت سوییچ میله‌ای (Rod Lever)

به جای اهرم کوتاه، دارای یک میله فلزی یا پلاستیکی بلند است.

• مزایا: قابلیت تنظیم طول میله، تشخیص موقعیت در مسیرهای عریض یا اجسام با ابعاد متغیر.
• کاربرد: جرثقیل‌های سقفی (Cranes)، بالابرها و سیستم‌های انبارداری مکانیزه.

۵. لیمیت سوییچ ضد انفجار (Explosion-Proof Limit Switch)

دارای محفظه بسیار محکم (Flameproof / Ex d) جهت جلوگیری از سرایت جرقه داخلی به فضای بیرونی است.

• مزایا: ایمنی فوق‌العاده، مقاومت کامل در برابر گازها و گردوغبار قابل اشتعال، دارا بودن استانداردهای ATEX و IECEx.
• کاربرد: پالایشگاه‌های نفت و گاز، مجتمع‌های پتروشیمی، سکوهای نفتی و صنایع داروسازی/شیمیایی.



جدول مقایسه جامع انواع لیمیت سوییچ



نوع لیمیت سوییچ	مکانیزم تحریک	میزان اصطکاک	بهترین محیط کاربردی
اهرمی ساده	چرخشی حول محور	متوسط	خطوط عمومی اتوماسیون
غلطکی	غلطش روی سطح جسم	بسیار کم	نوار نقاله‌ها و حرکت‌های سریع
پیستونی (فشاری)	فشار مستقیم خطی	کم	جک‌ها و پرس‌های صنعتی
میله‌ای	برخورد با میله بلند	متوسط	جرثقیل‌ها و بالابرهای بزرگ
ضد انفجار (Ex)	انواع عملگرها + بدنه Ex	متغیر	Zone 1 و Zone 2 نفتی و پتروشیمی

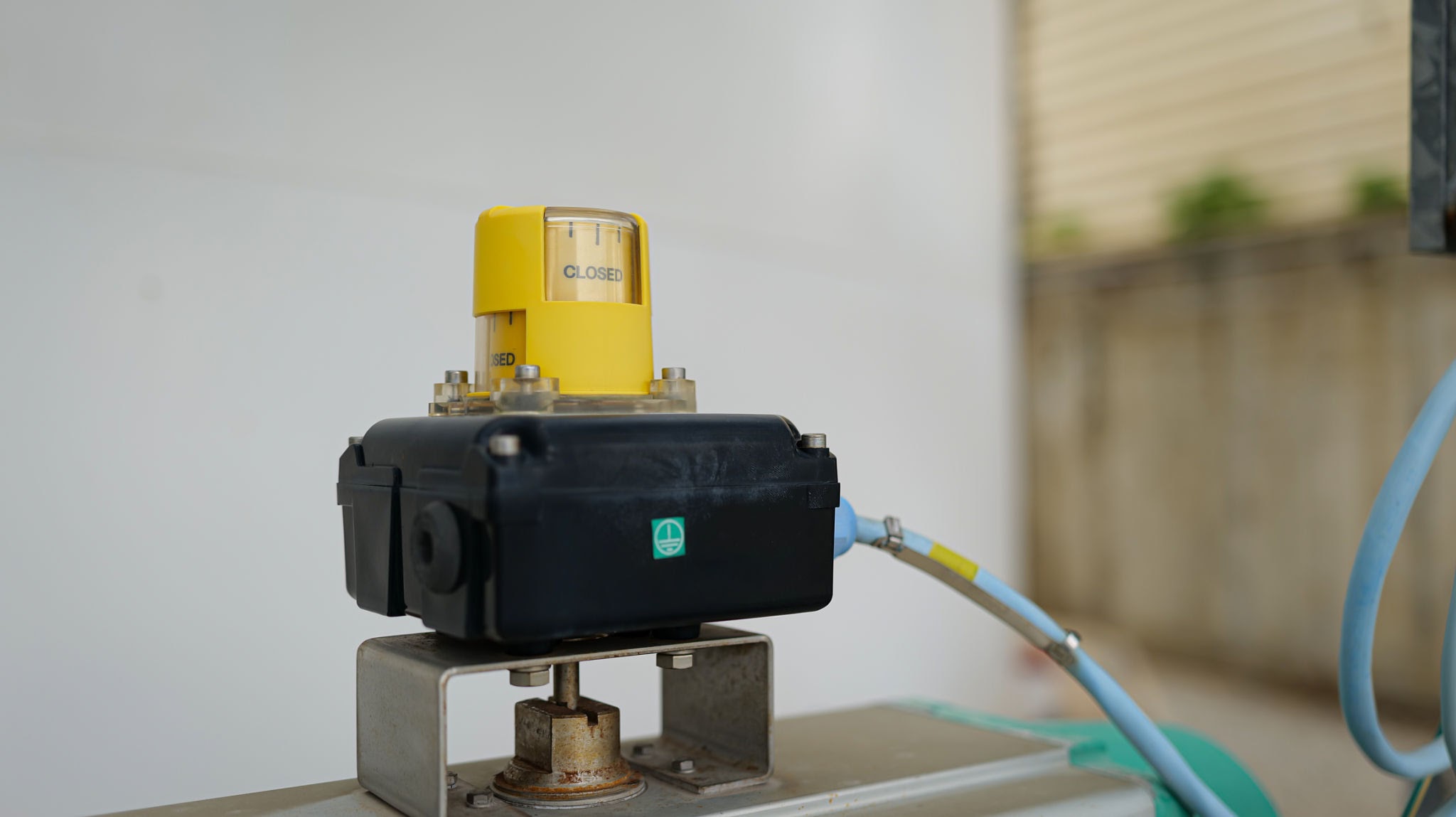

کاربرد سوییچ محدود کننده در شیرهای صنعتی

یکی از حساس‌ترین کاربردهای لیمیت سوییچ در اتوماسیون فرآیند (Process Automation)، تأیید موقعیت شیرهای صنعتی است. در پالایشگاه‌ها و خطوط انتقال مواد، اطمینان از باز یا بسته بودن کامل شیر اهمیت حیاتی دارد. لیمیت سوییچ‌ها معمولاً در قالبی به نام «لیمیت سوییچ باکس (Limit Switch Box)» روی عملگر (Actuator) شیرهای زیر نصب می‌شوند:

• شیرهای کنترلی (Control Valves): ارسال سیگنال وضعیت دقیق دیسک یا مجرای داخلی به PLC.
• شیرهای توپی (Ball Valves) و پروانه‌ای (Butterfly Valves): مانیتورینگ حرکت ۹۰ درجه‌ای (Quarter-turn) عملگرهای پنوماتیک یا برقی.
• شیرهای کشویی (Gate Valves): تشخیص انتهای مسیر حرکت خطی استم (Stem) شیر.
• شیرهای قطع و وصل سریع (ESD / Pneumatic Valves): اطمینان از عملکرد صحیح شیرهای ایمنی در شرایط اضطراری.

اطلاعات خروجی این سوییچ‌ها مستقیم به اتاق کنترل (DCS/FCS) ارسال شده و روی نمایشگرهای مانیتورینگ (HMI) وضعیت کاملاً باز (Open) یا کاملاً بسته (Close) را نمایش می‌دهد.





کاربردهای لیمیت سوییچ در صنایع مختلف

به دلیل سادگی مکانیزم و مقاومت بالا، لیمیت سوییچ‌ها در اغلب بخش‌های صنعت ایران و جهان نقش حیاتی ایفا می‌کنند:



صنعت	نقش اصلی سوییچ محدودکننده	تجهیزات تحت کنترل
نفت، گاز و پتروشیمی	مانیتورینگ ایمن شیرها و مخازن در زون‌های خطرناک (Ex)	شیرهای کنترلی، لیمیت سوییچ‌های ضد انفجار
نیروگاه‌ها	کنترل دقیق وضعیت دریچه‌ها، دمپرها و توربین‌ها	دمپرهای دودکش، شیرهای بخار فشار بالا
صنایع خودروسازی	تعیین موقعیت بازوهای رباتیک و کلمپ‌های صنعتی	خطوط رباتیک جوشکاری و مونتاژ بدنه
معدن و سیمان	کنترل موقعیت نوار نقاله‌های سنگین و سنگ‌شکن‌ها	نقاله‌های تسمه‌ای، قیف‌ها و سیستم‌های تخلیه
صنایع غذایی و دارویی	کنترل بسته‌بندی، درب‌پوش‌ها و خطوط استریل	دستگاه‌های پرکن، جت پرینترها و کارتونرها









مزایای استفاده از سوییچ محدود کننده

با وجود رشد سنسورهای الکترونیکی و بدون تماس، لیمیت سوییچ‌های مکانیکی همچنان جزء پرکاربردترین تجهیزات در سیستم‌های اتوماسیون و برق صنعتی باقی مانده‌اند. علت این محبوبیت مداوم، مزایای فنی و اقتصادی منحصر‌به‌فرد زیر است:

عملکرد فوق‌العاده مطمئن (High Reliability)

قطع و وصل فیزیکی و مکانیکی کنتاکت‌ها، احتمال خطای ناشی از نویزهای الکترومغناطیسی (EMC) یا نوسانات ولتاژ را به صفر می‌رساند.

دقت بالا در تکرارپذیری (Repeatability)

نقطه تحریک مکانیکی لیمیت سوییچ در طول زمان و پس از هزاران بار سوئیچینگ، بسیار دقیق و ثابت باقی می‌ماند.

قیمت اقتصادی و مقرون‌به‌صرفه

هزینه تامین، راه‌اندازی و تعویض لیمیت سوییچ‌ها در مقایسه با سنسورهای پیچیده یا انکودرها بسیار پایین‌تر است.

نصب و عیب‌یابی آسان

عدم نیاز به منبع تغذیه مجزا و امکان تست راحت کنتاکت‌ها تنها با یک مولتی‌متر ساده، سرعت عیب‌یابی خط تولید را بالا می‌برد.

مقاومت عالی در شرایط محیطی سخت

بدنه‌های چدنی و آلومینیومی با درجه حفاظت بالا (IP66/IP67)، لیمیت سوییچ را در برابر ضربه، گردوغبار، رطوبت و لرزش شدید کاملاً مصون می‌سازد.

افزایش ایمنی فرآیند و پرسنل

قابلیت استفاده به‌عنوان میکروسوییچ ایمنی (Safety Limit Switch) جهت قطع اضطراری مدار در صورت عبور تجهیز از حد مجاز.

کاهش هزینه‌های نگهداری (Low Maintenance)

استهلاک پایین و طول عمر بالا باعث کاهش توقفات ناخواسته خط تولید (Downtime) و صرفه‌جویی در هزینه‌های تعمیرات می‌شود.



جدول خلاصه شاخص‌های عملکردی لیمیت سوییچ



شاخص عملکردی	ارزیابی فنی	اثر اقتصادی در اتوماسیون
مقاومت در برابر نویز (EMC)	۱۰۰٪ مصون (بی‌نیاز از شیلدینگ)	عدم نیاز به کابل‌های گران‌قیمت شیلدد دار
طول عمر مکانیکی	تا ۱۰ میلیون بار سوئیچینگ	کاهش نیاز به تعویض قطعه و قطعات یدکی
حداکثر ولتاژ قابل تحمل	پشتیبانی مستقیم از AC/DC (تا ۵۰۰ ولت)	حذف رله‌های واسطه و کاهش هزینه تابلو برق

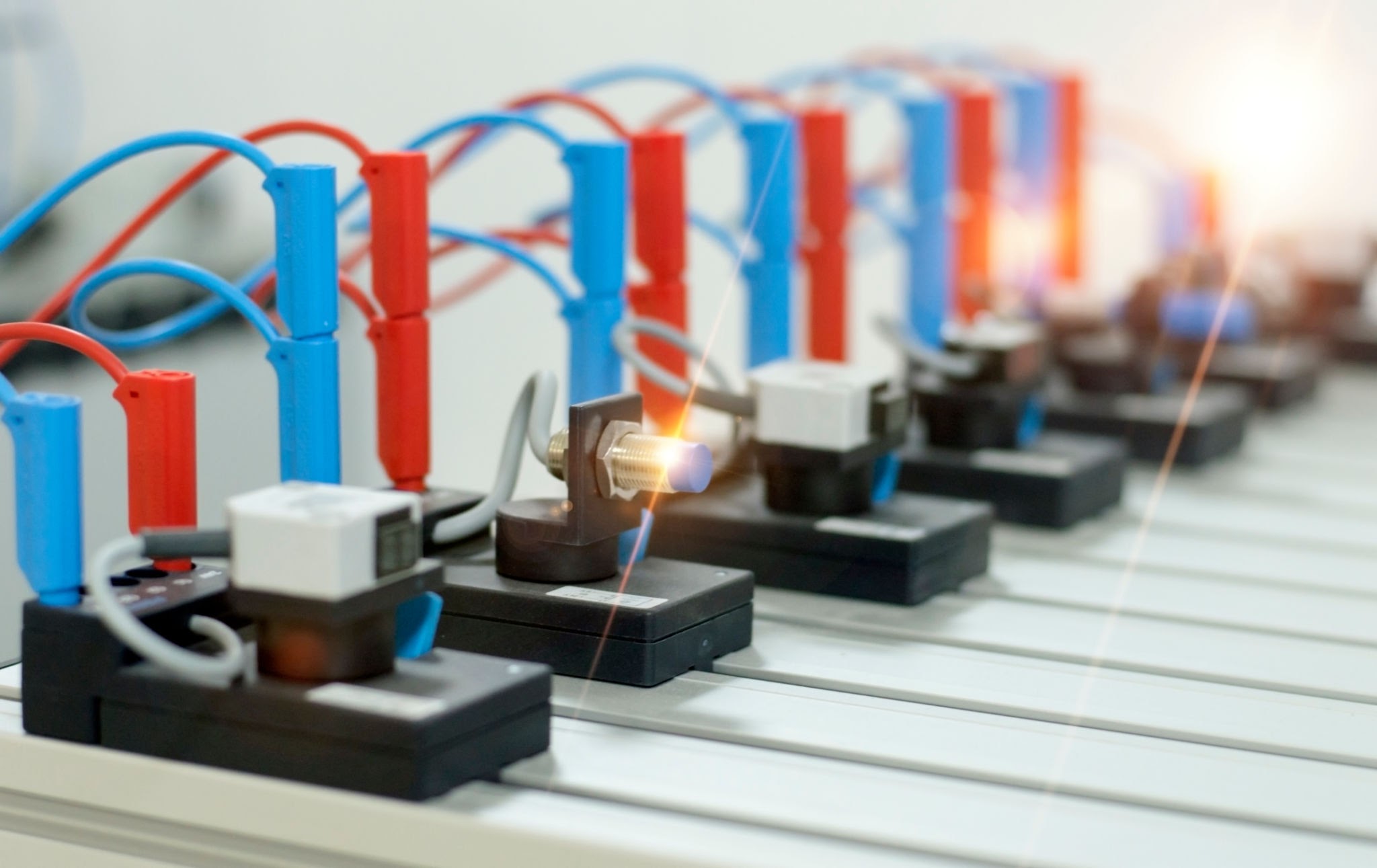

جدول مقایسه جامع لیمیت سوییچ و سنسور مجاورتی





چه زمانی از کدام تجهیز استفاده کنیم؟

انتخاب لیمیت سوییچ

در محیط‌های بسیار آلوده با نویز شدید، کاربردهای ایمنی (Safety Interlocks)، شرایطی که نیاز به قطع مستقیم جریان بدون PLC باشد، و مواقعی که استاپ محکم مکانیکی مورد نیاز است.

انتخاب سنسور مجاورتی

در خطوط تولید با سرعت بسیار بالا، کار با اجسام ظریف و شکننده که نباید فشاری به آن‌ها وارد شود، و فرآیندهایی با تعداد سوئیچینگ بسیار بالا در روز.

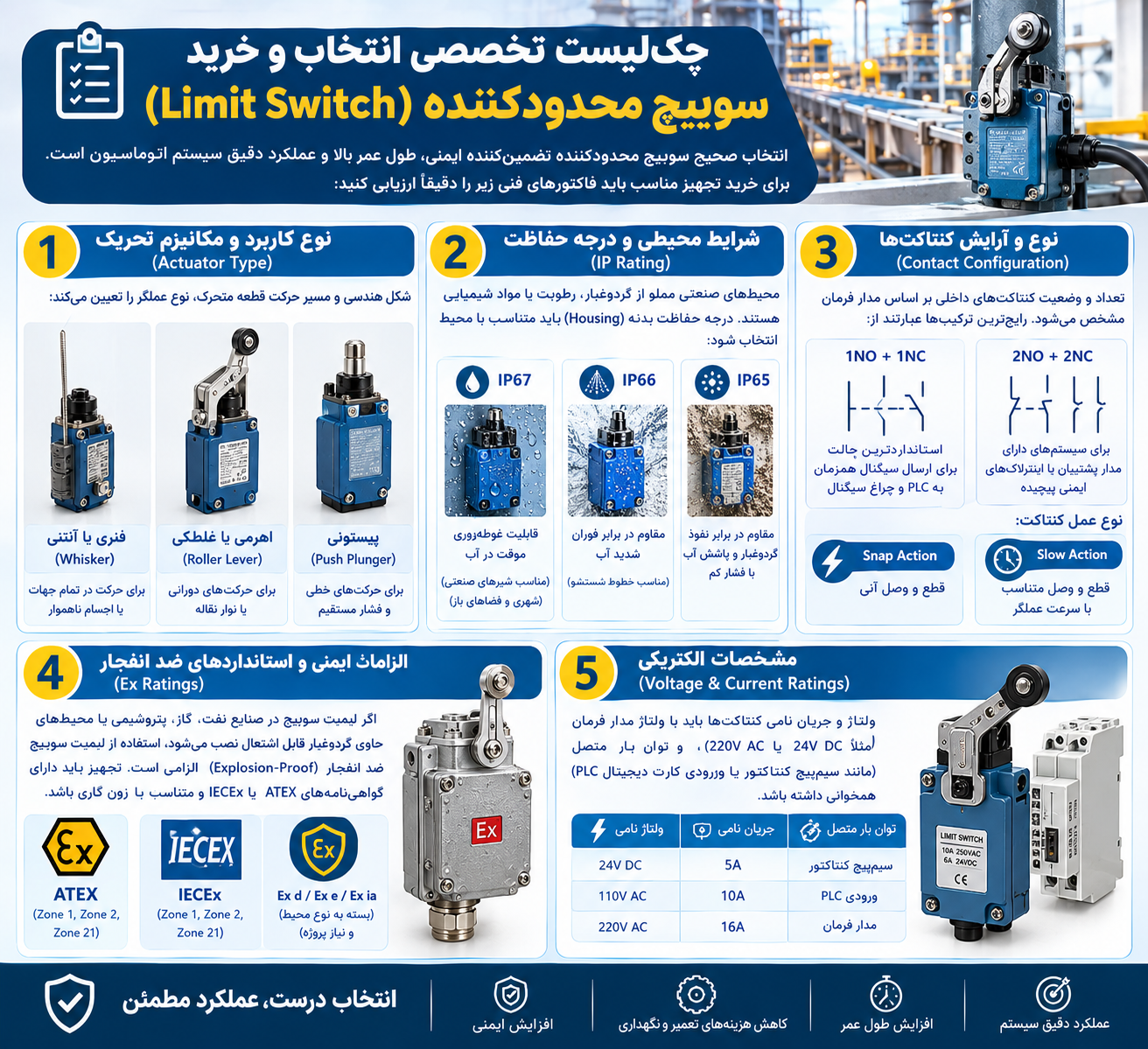

چک‌لیست تخصصی انتخاب و خرید سوییچ محدودکننده (Limit Switch Selection)

انتخاب صحیح سوییچ محدودکننده تضمین‌کننده ایمنی، طول عمر بالا و عملکرد دقیق سیستم اتوماسیون است. برای خرید تجهیز مناسب باید فاکتورهای فنی زیر را دقیقاً ارزیابی کنید:

۱. نوع کاربرد و مکانیزم تحریک (Actuator Type)

شکل هندسی و مسیر حرکت قطعه متحرک، نوع عملگر را تعیین می‌کند:

• برای حرکت‌های خطی و فشار مستقیم: پیستونی (Push Plunger)
• برای حرکت‌های دورانی یا نوار نقاله: اهرمی یا غلطکی (Roller Lever)
• برای حرکت در تمام جهات یا اجسام ناهموار: فنری یا آنتنی (Whisker)

۲. شرایط محیطی و درجه حفاظت (IP Rating)

محیط‌های صنعتی مملو از گردوغبار، رطوبت یا مواد شیمیایی هستند. درجه حفاظت بدنه (Housing) باید متناسب با محیط انتخاب شود:

• IP65: مقاوم در برابر نفوذ گردوغبار و پاشش آب با فشار کم.
• IP66: مقاوم در برابر فوران شدید آب (مناسب خطوط شستشو).
• IP67: قابلیت غوطه‌وری موقت در آب (مناسب شیرهای صنعتی شهری و فضاهای باز).

۳. نوع و آرایش کنتاکت‌ها (Contact Configuration)

تعداد و وضعیت کنتاکت‌های داخلی بر اساس مدار فرمان مشخص می‌شود. رایج‌ترین ترکیب‌ها عبارتند از:

• 1NO + 1NC: استانداردترین حالت برای ارسال سیگنال همزمان به PLC و چراغ سیگنال.
• 2NO + 2NC: برای سیستم‌های دارای مدار پشتیبان یا اینترلاک‌های ایمنی پیچیده.
• نوع عمل کنتاکت نیز اهمیت دارد: Snap Action (قطع و وصل آنی) یا Slow Action (قطع و وصل متناسب با سرعت عملگر).

۴. الزامات ایمنی و استانداردهای ضد انفجار (Ex Ratings)

اگر لیمیت سوییچ در صنایع نفت، گاز، پتروشیمی یا محیط‌های حاوی گردوغبار قابل اشتعال نصب می‌شود، استفاده از لیمیت سوییچ ضد انفجار (Explosion-Proof) الزامی است. تجهیز باید دارای گواهی‌نامه‌های ATEX یا IECEx و متناسب با زون کاری (Zone 1, Zone 2, Zone 21) باشد.

۵. مشخصات الکتریکی (Voltage & Current Ratings)

ولتاژ و جریان نامی کنتاکت‌ها باید با ولتاژ مدار فرمان (مثلاً 24V DC یا 220V AC) و توان بار متصل (مانند سیم‌پیچ کنتاکتور یا ورودی کارت دیجیتال PLC) همخوانی داشته باشد.

جدول خلاصه راهنمای انتخاب لیمیت سوییچ



فاکتور فنی	گزینه پیشنهادی	شرایط کاربردی
محیط‌های مرطوب و گردوغبار	بدنه فلزی با درجه IP67	فضاهای باز، صنایع سیمان و کاشی
مناطق خطرناک نفتی (HazLoc)	بدنه Ex d یا Ex ed با ATEX	پالایشگاه‌ها، سکوهای نفتی و پتروشیمی
حرکت‌های سریع و مکرر	عملگر غلطکی با Snap Action	خطوط بسته‌بندی و نوار نقاله‌ها
بار الکتریکی مستقیم (سنگین)	کنتاکت‌های نقره‌ای با توان ۱۰ آمپر	قطع مستقیم موتورهای کوچک و شیرها









برندهای معتبر سوییچ محدود کننده

انتخاب برند معتبر در تجهیزات ابزار دقیق و اتوماسیون، تضمین‌کننده دقت سوئیچینگ و طول عمر بالای خطوط تولید است. در بازار ایران و جهان، ۵ برند پیشتاز زیر بیشترین سهم را در تامین لیمیت سوییچ‌های صنعتی و ضد انفجار دارند:

هانیول (Honeywell)

یکی از کهنه‌کارترین و شناخته‌شده‌ترین تولیدکنندگان تجهیزات کنترلی در دنیا. لیمیت سوییچ‌های سری MICRO SWITCH این شرکت به دلیل مقاومت فوق‌العاده در شرایط سخت محیطی و دمایی، استاندارد طلایی صنایع محسوب می‌شوند.

امرن (Omron)

برند پیشتاز ژاپنی که به تولید لیمیت سوییچ‌های بسیار دقیق، کوچک (Miniature) و با طول عمر مکانیکی بالا معروف است. سری D4N و D4B این شرکت از پرفروش‌ترین مدل‌ها در اتوماسیون کارخانجات هستند.

شنایدر الکتریک (Schneider Electric)

غول فرانسوی تجهیزات برق و اتوماسیون صنعتی. لیمیت سوییچ‌های سری OsiSense XC (Telemecanique) شنایدر به دلیل تنوع بالای عملگرها، بدنه فلزی/پلاستیکی مقاوم و سهولت نصب، محبوبیت بالایی در صنایع ایران دارند.

زیمنس (Siemens)

پرچمدار آلمانی اتوماسیون صنعتی. لیمیت سوییچ‌های سری SIRIUS 3SE زیمنس با قابلیت طراحی مدولار، درجه حفاظت بالا و هماهنگی کامل با سیستم‌های PLC زیمنس عرضه می‌شوند.

پپرل اند فوکس (Pepperl+Fuchs)

متخصص آلمانی در زمینه سنسورها و تجهیزات حفاظت در برابر انفجار (Intrinsically Safe / Flameproof). این برند گزینه اول صنایع نفت، گاز و پتروشیمی برای خرید لیمیت سوییچ‌های ضد انفجار (Ex Limit Switch) و زون‌های خطرناک است.



جدول مقایسه‌ای برندهای برتر لیمیت سوییچ



برند	کشور سازنده	نقطه قوت اصلی	سری‌های معروف صنعتی
Honeywell	آمریکا	مقاومت فوق‌العاده در شرایط سخت و دمایی	MICRO SWITCH (Heavy-Duty)
Omron	ژاپن	دقت بالامینیاتوری و طول عمر سوئیچینگ	D4N / D4B / D4C
Schneider	فرانسه	تنوع بی‌نظیر عملگرها و ساختار مدولار	Telemecanique / OsiSense XC
Siemens	آلمان	طراحی مدرن و سازگاری کامل با PLC	SIRIUS 3SE5
Pepperl+Fuchs	آلمان	تخصص در گواهی‌نامه‌های ضد انفجار (ATEX)	سری‌های Ex d و Ex ia





سوالات متداول

۱. سوییچ محدود کننده (Limit Switch) چیست و چگونه کار می‌کند؟

لیمیت سوییچ یک تجهیز الکترومکانیکی است که برای تشخیص وجود، عبور یا موقعیت مکانی قطعات متحرک به کار می‌رود. این تجهیز با برخورد فیزیکی جسم به اهرم یا عملگر خود، کنتاکت‌های برقی داخلی (NO/NC) را تغییر وضعیت داده و سیگنال فرمان را به PLC یا سیستم کنترل ارسال می‌کند.

۲. مهم‌ترین کاربردهای لیمیت سوییچ در صنایع چیست؟

اصلی‌ترین کاربردهای این تجهیز شامل تعیین وضعیت باز/بسته بودن شیرهای صنعتی (Valves)، کنترل حد حرکت جرثقیل‌ها و بالابرها، شمارش و موقعیت‌یابی روی نوار نقاله‌ها، و تعیین نقطه مرجع (Home Position) در ماشین‌آلات CNC است.

۳. آیا لیمیت سوییچ ضد انفجار (Explosion-Proof) وجود دارد؟

بله؛ برای محیط‌های مستعد انفجار در صنایع نفت، گاز و پتروشیمی، مدل‌های ضد انفجار با محفظه مقاوم (Flameproof / Ex d) و گواهی‌نامه‌های بین‌المللی ATEX و IECEx طراحی و تولید می‌شوند.

۴. تفاوت اصلی لیمیت سوییچ مکانیکی و سنسور مجاورتی (Proximity) چیست؟

لیمیت سوییچ بر پایه تماس مکانیکی مستقیم عمل می‌کند، تداخل الکترومغناطیسی بر آن بی‌اثر است و توانایی قطع مستقیم جریان‌های بالا را دارد. در مقابل، سنسور مجاورتی بدون هیچ‌گونه تماس فیزیکی و با سرعت سوئیچینگ بسیار بالاتر عمل می‌کند.

۵. معتبرترین برندهای جهانی تولیدکننده لیمیت سوییچ کدامند؟

برندهای Honeywell (آمریکا)، Omron (ژاپن)، Schneider Electric (فرانسه)، Siemens (آلمان) و Pepperl+Fuchs (آلمان) پیشتازان کیفیت و قابلیت اطمینان در بازار جهانی هستند.

۶. درجه حفاظت (IP Rating) مناسب برای لیمیت سوییچ صنعتی چیست؟

برای محیط‌های صنعتی استاندارد حداقل IP65 (مقاوم در برابر گردوغبار و پاشش آب) پیشنهاد می‌شود. در فضاهای باز، خطوط شستشو یا پالایشگاه‌ها، استفاده از لیمیت سوییچ با استاندارد IP66 یا IP67 ضروری است.

۷. منظور از کنتاکت‌های Snap Action و Slow Action در لیمیت سوییچ چیست؟

در مکانیزم Snap Action، سرعت تغییر وضعیت کنتاکت‌ها مستقل از سرعت حرکت عملگر بوده و به‌صورت آنی رخ می‌دهد (مناسب حرکت‌های کند). اما در Slow Action، سرعت قطع و وصل کنتاکت‌ها مستقیماً به سرعت حرکت جسم و اهرم بستگی دارد.

۸. طول عمر مفید یک لیمیت سوییچ چقدر است؟

طول عمر مکانیکی لیمیت سوییچ‌های باکیفیت و استاندارد معمولاً بین ۱۰ تا ۱۵ میلیون بار سوئیچینگ است؛ هرچند شرایط سخت محیطی، لرزش شدید و جریان‌های بیش از حد نامی می‌تواند این طول عمر را کاهش دهد.



جمع‌بندی و نتیجه‌گیری

سوییچ‌های محدودکننده (Limit Switches) به عنوان یکی از قابل‌اعتمادترین و مقرون‌به‌صرفه‌ترین تجهیزات در سیستم‌های اتوماسیون و ابزار دقیق، نقش حیاتی در ارتقای ایمنی، دقت فرآیند و کاهش هزینه‌های تعمیر و نگهداری ایفا می‌کنند. شناخت دقیق مشخصات فنی، نوع عملگر، شرایط محیطی و الزامات استانداردهای ضد انفجار (Ex)، تضمین‌کننده عملکرد بی‌نقص سیستم کنترلی شما خواهد بود.

شرکت ویهان پالایش تامین‌کننده انواع لیمیت سوییچ‌های صنعتی، لیمیت سوییچ باکس و تجهیزات ضد انفجار (ATEX) از برندهای برتر جهانی نظیر Honeywell ،Schneider ،Siemens و Pepperl+Fuchs است. برای استعلام قیمت، دریافت کاتالوگ و مشاوره تخصصی خرید با کارشناسان ما تماس بگیرید.



مراجع فنی و استانداردهای بین‌المللی سوییچ محدودکننده

برای مطالعه بیشتر، دریافت اطلاعات تکمیلی و استعلام استانداردهای جهانی مرتبط با سوییچ‌های محدودکننده (Limit Switches) می‌توانید به مراجع تخصصی زیر مراجعه کنید:

جهت بررسی کدهای فنی و الزامات ایمنی تجهیزات سوئیچینگ فشار ضعیف، به بخش رسمی استاندارد بین‌المللی در سایت کمیسیون بین‌المللی الکتروتکنیک مراجعه نمایید.

برای استعلام الزامات تجهیزات برقی در محیط‌های مستعد انفجار (Zone 1 & Zone 2) و استانداردهای ATEX، می‌توانید مستندات را در سامانه گواهی‌نامه‌های بین‌المللی مشاهده کنید.

جهت دریافت کاتالوگ‌های فنی، ابعاد مکانیکی و مشخصات سری صنعتی MICRO SWITCH، به بخش مستندات فنی لیمیت سوییچ هانیول (Honeywell) مراجعه فرمایید.

برای بررسی کدهای فنی سری OsiSense و راهنمای انتخاب عملگرها، کاتالوگ‌های رسمی در بخش راهنمای فنی لیمیت سوییچ شنایدر الکتریک (Telemecanique) در دسترس است.

جهت بررسی مشخصات فنی لیمیت سوییچ‌های ضد انفجار و سنسورهای زون‌های خطرناک نفتی، به بخش تجهیزات ضد انفجار و سنسورهای Pepperl+Fuchs مراجعه کنید.
