دستگاه پایش برق و موتور چیست؟ راهنمای سیستم‌های مانیتورینگ موتورهای الکتریکی

دستگاه پایش برق و موتور چیست؟ راهنمای جامع سیستم‌های مانیتورینگ موتورهای الکتریکی



دستگاه پایش برق و موتور (Motor Condition Monitoring System) تجهیزی هوشمند و ابزار دقیقی است که با اندازه‌گیری پیوسته و آنالیز همزمان پارامترهای الکتریکی (ولتاژ، جریان، هارمونیک‌ها و کیفیت توان) و پارامترهای مکانیکی (ارتعاشات، دما و شار مغناطیسی)، وضعیت سلامت موتور را به‌صورت لحظه‌ای بررسی می‌کند. این سیستم‌ها هرگونه انحراف از شرایط نرمال یا نشانه‌های اولیه آسیب را پیش از وقوع خرابی کامل کشف کرده و هشدارهای لازم را به اتاق کنترل (DCS / SCADA) صادر می‌کنند.

در صنایع فرآیندی و سنگین، الکتروموتورها قلب تپنده خطوط تولید هستند. از پمپ‌های عظیم پالایشگاهی و کمپرسورهای نوسانی گرفته تا فن‌ها، نوار نقاله‌ها و میکسرها، همگی برای ادامه کار به سلامت و عملکرد بی‌نقص موتورهای الکتریکی وابسته‌اند. توقف ناگهانی (Unplanned Downtime) حتی یک موتور کلیدی در خطوط تولید نفت، گاز، پتروشیمی، نیروگاه‌ها، فولاد یا سیمان می‌تواند خسارات مالی سنگین و گاه جبران‌ناپذیری به بار آورد.

برای جلوگیری از این آسیب‌ها، استراتژی نگهداری و تعمیرات صنایع از روش‌های سنتی (پاسخ پس از خرابی) به سمت نگهداری پیشگیرانه (Preventive Maintenance) و نگهداری مبتنی بر پایش وضعیت (Condition-Based Maintenance – CBM) حرکت کرده است.





جدول اهمیت پایش آنلاین موتور در یک نگاه



شاخص ارزیابی	بدون سیستم پایش وضعیت	با سیستم پایش برق و موتور
استراتژی نگهداری	واکنش اضطراری پس از خرابی (Reactive)	نگهداری پیش‌بینانه و مبتنی بر وضعیت (Predictive/CBM)
میزان توقف ناگهانی خط تولید	بالا (همراه با خسارت و توقف کامل)	نزدیک به صفر (برنامه‌ریزی تعمیرات در زمان توقف خنثی)
هزینه تعمیرات و تعویض قطعات	بسیار بالا (آسیب به استاتور، روتور و گیربکس)	حداقل (تعویض قطعه مصرفی قبل از آسیب زنجیره‌ای)
ایمنی پرسنل و تجهیزات	خطر بالاتری از نظر آتش‌سوزی یا انفجار	ایمنی بالا و مطابق استانداردهای حفاظت صنعتی

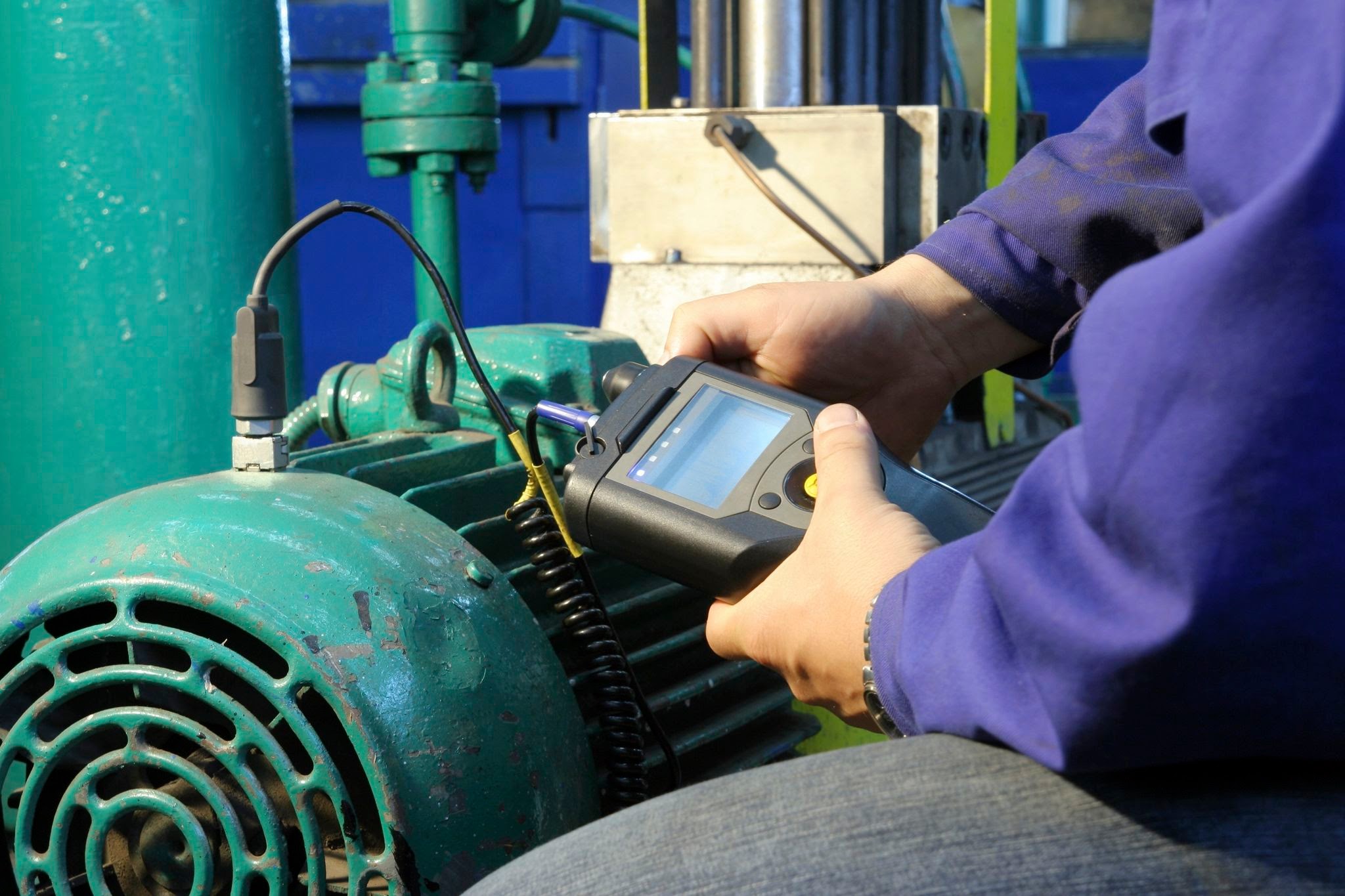

دستگاه پایش برق و موتور چیست؟

دستگاه پایش برق و موتور، یک سیستم هوشمند، آنالیزور و ابزار دقیق پیشرفته است که برای نظارت دائمی و آنلاین (Online Monitoring) بر عملکرد موتورهای الکتریکی سه‌فاز و تک‌فاز، ژنراتورها و تجهیزات برقی وابسته به کار می‌رود.

این تجهیز با سنجش پیوسته فاکتورهای حیاتی، وضعیت سلامتی موتور را ارزیابی کرده و کوچک‌ترین ناهنجاری یا تغییر رفتار در پارامترها را شناسایی می‌کند. هدف اصلی این سیستم، تبدیل روش‌های تعمیراتی سنتی به نگهداری مبتنی بر وضعیت (CBM) است تا پیش از بروز خسارت‌های سنگین، اپراتورها و مهندسان نگهداری را مطلع سازد.



پارامترهای حیاتی تحت نظارت دستگاه پایش

یک دستگاه مانیتورینگ جامع، همزمان دو حوزه اصلی عملکرد موتور را زیر نظر می‌گیرد:



رده پارامترها	متغیرهای تحت اندازه‌گیری	نوع خطاهای قابل تشخیص
پارامترهای الکتریکی (Electrical)	ولتاژ، جریان، توان اکتیو/راکتیو، فرکانس، ضریب توان (PF)، نامتعادلی فازها، هارمونیک‌ها (THD)	عدم تقارن فاز، اضافه بار (Overload)، اتصال کوتاه سیم‌پیچ‌ها، کیفیت توان پایین
پارامترهای مکانیکی و محیطی (Mechanical)	ارتعاشات (Vibration)، دمای سیم‌پیچ و بلبرینگ‌ها، سرعت دوران (RPM)، شار مغناطیسی	انحراف محور (Misalignment)، عدم توازن روتور، خرابی بلبرینگ‌ها، داغ شدن بیش از حد



نقش سیستم در برنامه‌ریزی نگهداری و تعمیرات

این دستگاه با ثبت دیتای تاریخی (Trend History) و ارسال آن به سامانه‌های SCADA / PLC یا پلتفرم‌های ابری IoT، امکان پیش‌بینی دقیق زمان تعمیرات را فراهم می‌کند. در صورت خروج هر یک از پارامترها از محدوده ایمن، دستگاه بلافاصله سیگنال‌های هشدار (Alarm) یا قطع اضطراری (Trip) را صادر می‌کند تا از سوختن کامل استاتور یا آسیب به گیربکس و عملگرها جلوگیری شود.

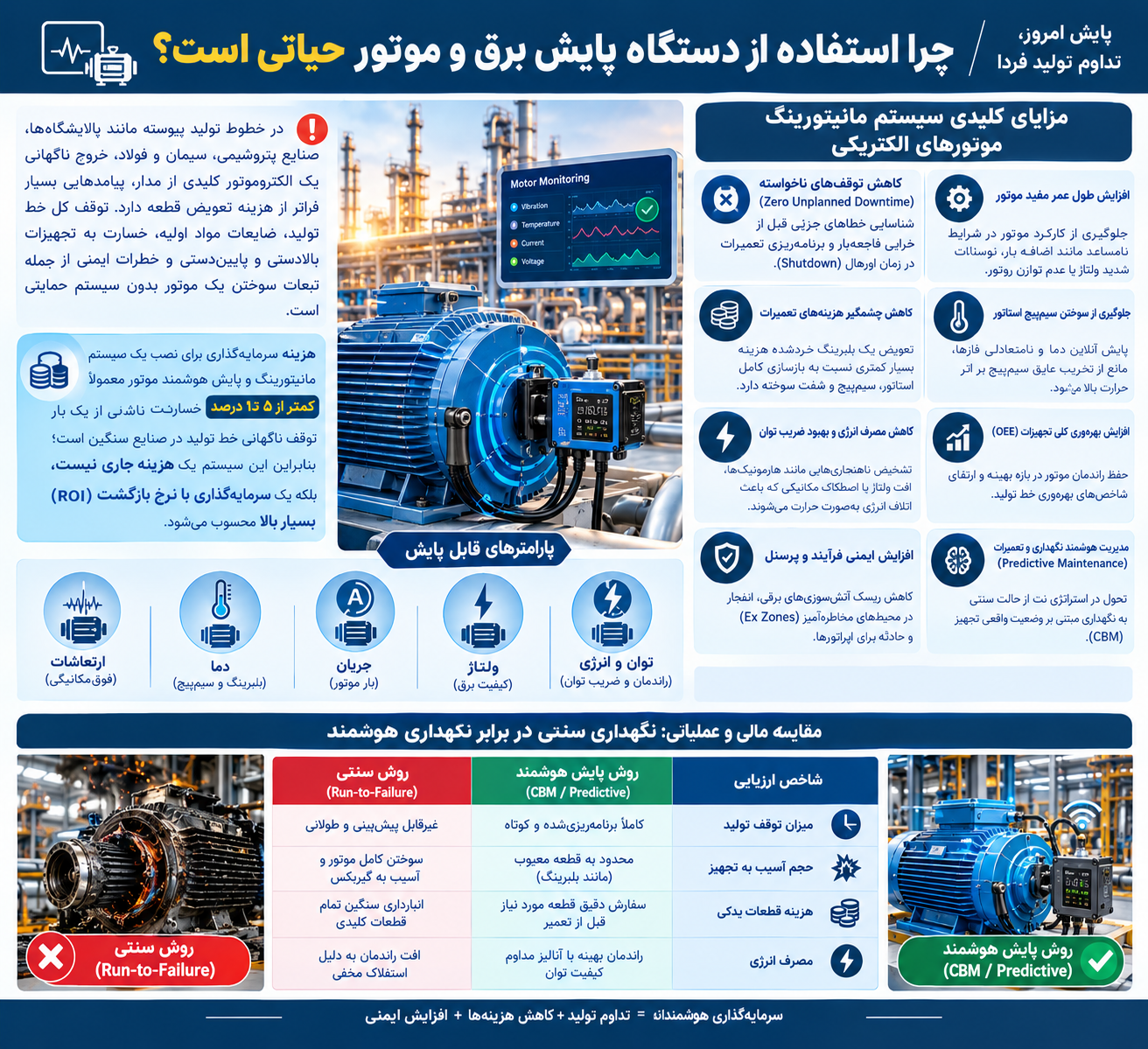

اهمیت استفاده از دستگاه پایش موتور

در خطوط تولید پیوسته (Continuous Processes) مانند پالایشگاه‌ها، صنایع پتروشیمی، سیمان و فولاد، خروج ناگهانی یک الکتروموتور کلیدی از مدار، پیامدهایی بسیار فراتر از هزینه تعویض قطعه دارد. توقف کل خط تولید (Unplanned Downtime)، ضایعات مواد اولیه، خسارت به تجهیزات بالادستی و پایین‌دستی، و خطرات ایمنی از جمله تبعات سوختن یک موتور بدون سیستم حمایتی است.

هزینه سرمایه‌گذاری برای نصب یک سیستم مانیتورینگ و پایش هوشمند موتور معمولاً کمتر از ۵ تا ۱۰ درصد خسارت ناشی از یک بار توقف ناگهانی خط تولید در صنایع سنگین است؛ بنابراین این سیستم یک هزینه جاری نیست، بلکه یک سرمایه‌گذاری با نرخ بازگشت (ROI) بسیار بالا محسوب می‌شود.



مزایای کلیدی سیستم مانیتورینگ موتورهای الکتریکی

• کاهش توقف‌های ناخواسته (Zero Unplanned Downtime): شناسایی خطاهای جزیی قبل از تبدیل شدن به خرابی فاجعه‌بار و برنامه‌ریزی تعمیرات در زمان اورهال (Shutdown).
• افزایش طول عمر مفید موتور: جلوگیری از کارکرد موتور در شرایط نامساعد مانند اضافه بار، نوسانات شدید ولتاژ، یا عدم توازن روتور.
• کاهش چشمگیر هزینه‌های تعمیرات: تعویض یک بلبرینگ خردشده هزینه بسیار کمتری نسبت به بازسازی کامل استاتور، سیم‌پیچ و شفت سوخته دارد.
• جلوگیری از سوختن سیم‌پیچ استاتور: پایش آنلاین دما و نامتعادلی فازها، مانع از تخریب عایق سیم‌پیچ بر اثر حرارت بالا می‌شود.
• کاهش مصرف انرژی و بهبود ضریب توان: تشخیص ناهنجاری‌هایی مانند هارمونیک‌ها، افت ولتاژ یا اصطکاک مکانیکی که باعث اتلاف انرژی به‌صورت حرارت می‌شوند.
• افزایش بهره‌وری کلی تجهیزات (OEE): حفظ راندمان موتور در بازه بهینه و ارتقای شاخص‌های بهره‌وری خط تولید.
• افزایش ایمنی فرآیند و پرسنل: کاهش ریسک آتش‌سوزی‌های برقی، انفجار در محیط‌های مخاطره‌آمیز (Ex Zones) و حادثه برای اپراتورها.
• مدیریت هوشمند نگهداری و تعمیرات (Predictive Maintenance): تحول در استراتژی نت از حالت سنتی به نگهداری مبتنی بر وضعیت واقعی تجهیز (CBM).



مقایسه مالی و عملیاتی: نگهداری سنتی در برابر نگهداری هوشمند



شاخص ارزیابی	روش سنتی (Run-to-Failure)	روش پایش هوشمند (CBM / Predictive)
میزان توقف تولید	غیرقابل پیش‌بینی و طولانی	کاملاً برنامه‌ریزی‌شده و کوتاه
حجم آسیب به تجهیز	سوختن کامل موتور و آسیب به گیربکس	محدود به قطعه معیوب (مانند بلبرینگ)
هزینه قطعات یدکی	انبارداری سنگین تمام قطعات کلیدی	سفارش دقیق قطعه مورد نیاز قبل از تعمیر
مصرف انرژی	افت راندمان به دلیل استهلاک مخفی	راندمان بهینه با آنالیز مداوم کیفیت توان

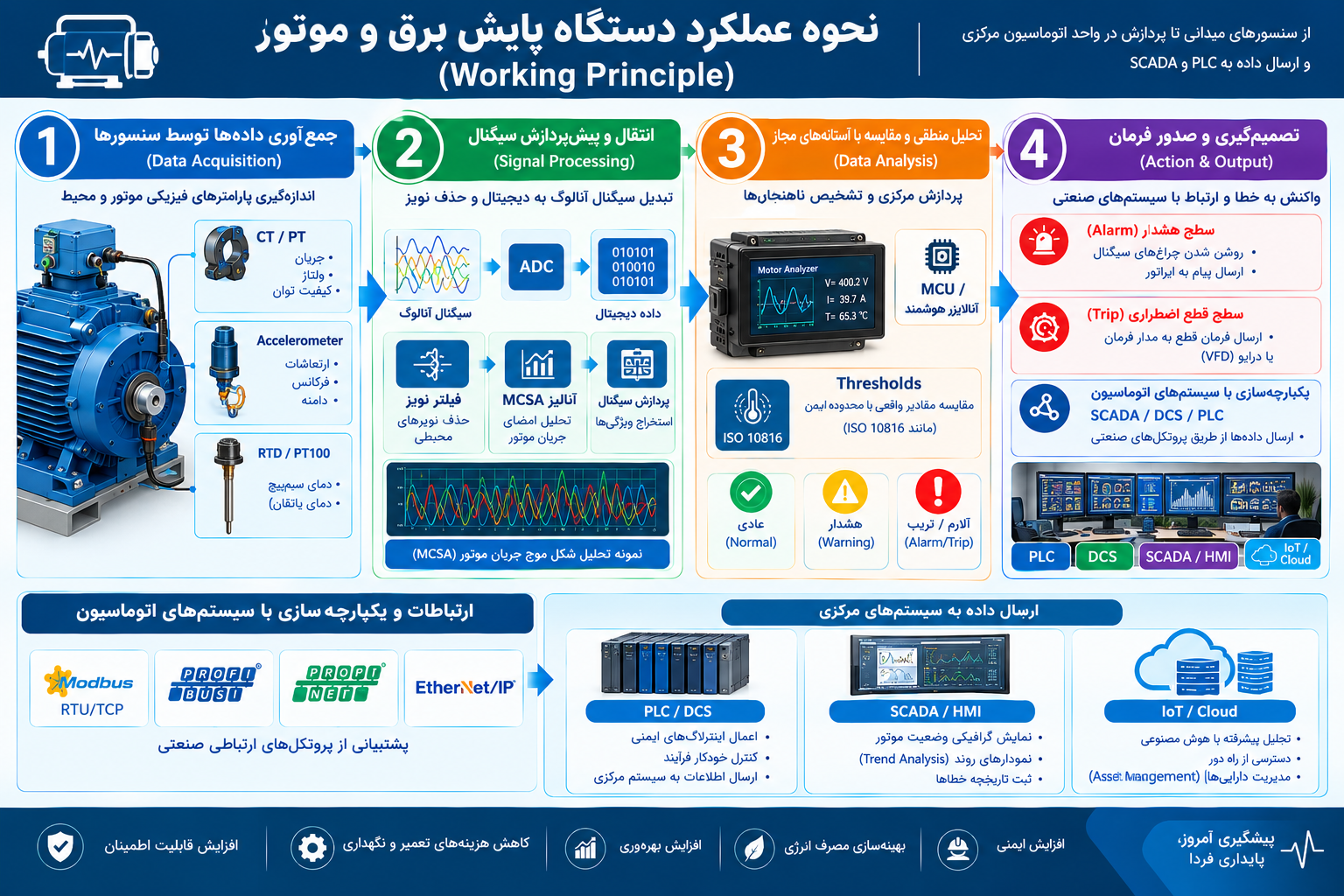

نحوه عملکرد دستگاه پایش برق و موتور (Working Principle)

سیستم‌های مانیتورینگ موتور بر پایه جمع‌آوری آنی، تبدیل سیگنال، تحلیل هوشمند و پاسخ اتوماتیک عمل می‌کنند. چرخه عملکرد این تجهیزات شامل ۴ گام اصلی است:

‫1.‫ جمع‌آوری داده‌ها توسط سنسورها (Data Acquisition)

گام اول: نمونه‌برداری از فیلد

سنسورها و ترانسدیوسرهای نصب‌شده روی موتور، سیگنال‌های فیزیکی را اندازه‌گیری می‌کنند:

• ترانسفورماتورهای جریان (CT) و ولتاژ (PT): اندازه‌گیری میزان جریان، ولتاژ و نوسانات کیفیت توان.
• سنسورهای ارتعاش سنج (Accelerometer): سنجش فرکانس و دامنه ارتعاشات شفت و بلبرینگ‌ها.
• سنسورهای دما (RTD / PT100): پایش دمای سیم‌پیچ‌های استاتور و پوسته یاتاقان‌ها.



‫2.‫ انتقال و پیش‌پردازش سیگنال (Signal Processing)

گام دوم: فیلتر و دیجیتال‌سازی

سیگنال‌های آنالوگ دریافتی توسط مبدل‌های ADC به داده‌های دیجیتال تبدیل شده و نوایزهای محیطی حذف می‌شوند. تکنولوژی‌هایی مانند آنالیز امضای جریان موتور (MCSA) در این مرحله شکل موج جریان را تحلیل می‌کنند.



‫3.‫ تحلیل منطقی و مقایسه با آستانه‌های مجاز (Data Analysis)

گام سوم: پردازش مرکزی

واحد پردازش مرکزی (MCU یا آنالایزر هوشمند) مقادیر واقعی را با محدوده ایمن (Thresholds) تعریف‌شده طبق استانداردهای بین‌المللی (مانند ISO 10816 برای ارتعاشات) مقایسه می‌کند.



‫4.‫ تصمیم‌گیری و صدور فرمان (Action & Output)

گام چهارم: واکنش و ارتباطات

براساس سطح خطای شناسایی‌شده، دستگاه یکی از واکنش‌های زیر را نشان می‌دهد:

• سطح هشدار (Alarm): روشن شدن چراغ‌های سیگنال و ارسال پیام به اپراتور برای رسیدگی فنی.
• سطح قطع اضطراری (Trip): ارسال مستقیم فرمان قطع به مدار فرمان یا درایو (VFD) جهت جلوگیری از سوختن موتور.



یکپارچه‌سازی با سیستم‌های اتوماسیون صنعتی (SCADA / DCS / PLC)

دستگاه‌های پایش پیشرفته از پروتکل‌های ارتباطی صنعتی مانند Modbus RTU/TCP، Profibus، Profinet یا EtherNet/IP پشتیبانی می‌کنند. این ویژگی امکان انتقال داده‌ها به شبکه اتوماسیون مرکزی را فراهم می‌سازد:

• ارسال به PLC و DCS: برای اعمال اینترلاک‌های ایمنی و کنترل خودکار فرآیند.
• ارسال به SCADA و HMI: برای نمایش گرافیکی وضعیت موتور، رسم نمودارهای روند (Trend Analysis) و ثبت تاریخچه خطاها.
• پلتفرم‌های IoT و ابری (Cloud Monitoring): ارسال داده‌ها جهت تحلیل پیشرفته با هوش مصنوعی و دسترسی از راه دور.

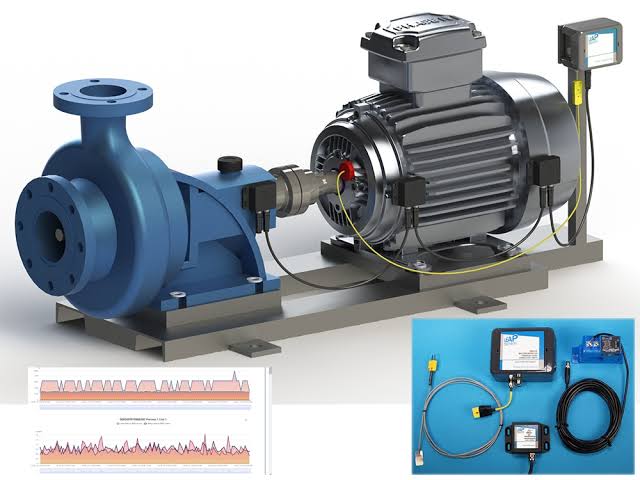

پارامترهای قابل اندازه‌گیری در دستگاه پایش

سیستم‌های هوشمند مانیتورینگ با سنجش متغیرهای مختلف، دیدی ۳۶۰ درجه از وضعیت سلامت الکتروموتور ارائه می‌دهند. این متغیرها به سه دسته‌بندی اصلی الکتریکی، مکانیکی/حرارتی و عملیاتی تقسیم می‌شوند:



۱. پارامترهای الکتریکی (Electrical Parameters)

ولتاژ (Voltage)

پایش نوسانات، افت ولتاژ یا اضافه ولتاژ شبکه جهت جلوگیری از آسیب به عایق سیم‌پیچ‌ها و داغ شدن موتور.

جریان (Current)

سنجش شدت جریان؛ افزایش غیرعادی آن نشانه اصلی اضافه بار (Overload)، گیرپاژ مکانیکی یا اتصال کوتاه در سیم‌پیچ است.

توان مصرفی (Power – kW/kVA)

محاسبه توان اکتیو و راکتیو جهت ارزیابی میزان بارگذاری واقعی موتور نسبت به توان نامی.

ضریب توان (Power Factor – PF)

کاهش ضریب توان نشان‌دهنده افت راندمان انرژی، کارکرد در بار کم و افزایش تلفات شبکه برق است.

فرکانس (Frequency)

پایش ثبات فرکانس شبکه یا خروجی درایو (VFD) که مستقیماً بر سرعت و گشتاور موتور تاثیر دارد.



۲. پارامترهای مکانیکی و حرارتی (Mechanical & Thermal Parameters)

دمای سیم‌پیچ (Stator Winding Temp)

بالا بودن دمای استاتور مهم‌ترین عامل تخریب عایق (Insulation Breakdown) و سوختن موتور است.

دما یاتاقان/بلبرینگ (Bearing Temp)

افزایش ناگهانی دمای یاتاقان‌ها نشانه مستقیم کمبود روانکاری (گریس)، گریس‌کاری بیش از حد یا اصطکاک ناشی از خرابی ساچمه‌هاست.

ارتعاشات (Vibration)

اندازه‌گیری دامنه و فرکانس ارتعاشات جهت تشخیص زودهنگام عدم توازن روتور (Unbalance)، انحراف محور (Misalignment)، لق زدن شفت و عیوب بلبرینگ.



۳. پارامترهای عملیاتی و مدیریتی (Operational Parameters)

سرعت دوران (RPM)

انطباق سرعت واقعی شفت با سرعت نامی فرآیند و تشخیص لغزش (Slip) غیرعادی روتور.

ساعات کارکرد (Run Hours)

ثبت دقیق زمان کارکرد جهت زمان‌بندی هوشمند سرویس‌های دوره‌ای، گریس‌کاری و اورهال (PM Scheduling).



جدول خلاصه پارامترها و خطاهای قابل تشخیص



پارامتر تحت پایش	سنسور / تجهیر سنجش	نوع خطای قابل تشخیص
ولتاژ و جریان	CT و PT / ترانسدیوسر برقی	عدم تقارن فاز، اضافه بار، دو فاز شدن، قطعی سیم‌پیچ
ارتعاشات (mm/s)	شتاب‌سنج (Accelerometer)	ناهمراستایی شفت، عدم توازن روتور، خرابی بلبرینگ
دما	سنسورهای RTD (PT100) / Thermocouple	داغ شدن سیم‌پیچ، خرابی یاتاقان، تهویه نامناسب
سرعت و زمان	انکودر / تاکومتر چشمی	لغزش روتور، استهلاک مکانیکی، فرارسیدن زمان سرویس

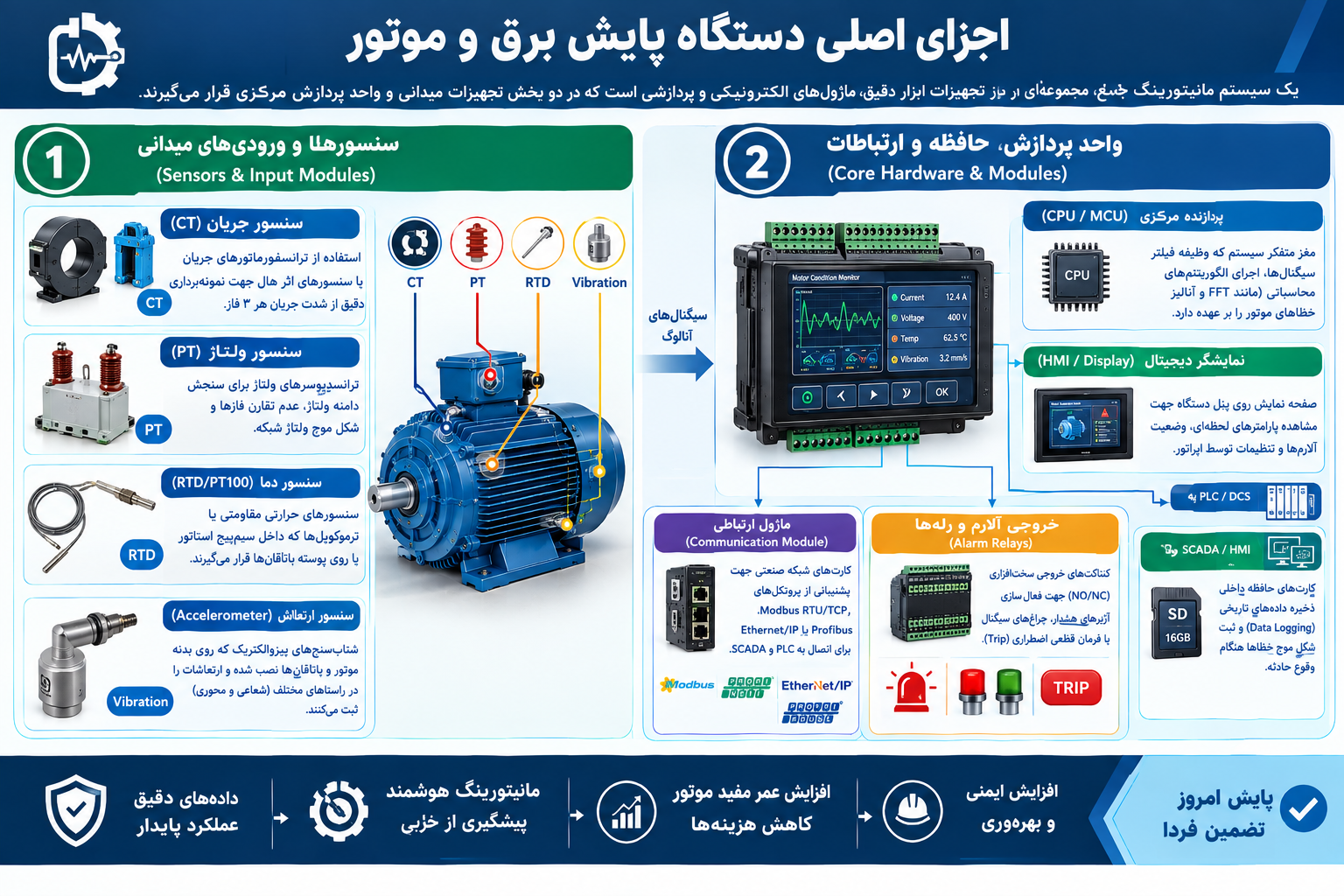

اجزای اصلی دستگاه پایش

یک سیستم مانیتورینگ جامع و کارآمد، مجموعه‌ای از تجهیزات ابزار دقیق، ماژول‌های الکترونیکی و پردازشی است که در دو بخش تجهیزات میدانی (Field Devices) و واحد پردازش مرکزی (Central Processing Unit) قرار می‌گیرند:

۱. بخش سنسورها و ورودی‌های میدانی (Sensors & Input Modules)

• سنسور جریان (Current Sensor / CT): استفاده از ترانسفورماتورهای جریان (Current Transformer) یا سنسورهای اثر هال (Hall Effect) جهت نمونه‌برداری دقیق از شدت جریان هر ۳ فاز.
• سنسور ولتاژ (Voltage Sensor / PT): ترانسدیوسرهای ولتاژ برای سنجش دامنه ولتاژ، عدم تقارن فازها و شکل موج ولتاژ شبکه.
• سنسور دما (Temperature Sensor – RTD/PT100): سنسورهای حرارتی مقاومتی یا ترموکوپل‌ها که داخل سیم‌پیچ استاتور یا روی پوسته یاتاقان‌ها قرار می‌گیرند.
• سنسور ارتعاش (Vibration Sensor / Accelerometer): شتاب‌سنج‌های پیزوالکتریک که روی بدنه موتور و یاتاقان‌ها نصب شده و ارتعاشات را در راستاهای مختلف (شعاعی و محوری) ثبت می‌کنند.

۲. واحد پردازش، حافظه و ارتباطات (Core Hardware & Modules)

• پردازنده مرکزی (CPU / MCU): مغز متفکر سیستم که وظیفه فیلتر سیگنال‌ها، اجرای الگوریتم‌های محاسباتی (مانند FFT) و آنالیز خطاهای موتور را بر عهده دارد.
• نمایشگر دیجیتال (HMI / Display): صفحه نمایش روی پنل دستگاه جهت مشاهده پارامترهای لحظه‌ای، وضعیت آلارم‌ها و تنظیمات توسط اپراتور.
• ماژول ارتباطی (Communication Module): کارت‌های شبکه صنعتی جهت پشتیبانی از پروتکل‌های Modbus RTU/TCP، Ethernet/IP یا Profibus برای اتصال به PLC و SCADA.
• خروجی آلارم و رله‌ها (Alarm Relays): کنتاکت‌های خروجی سخت‌افزاری (NO/NC) جهت فعال‌سازی آژیرهای هشدار، چراغ‌های سیگنال یا فرمان قطعی اضطراری (Trip).
• حافظه ثبت اطلاعات (Data Logger / Internal Memory): کارت‌های حافظه داخلی برای ذخیره دادەهای تاریخی (Data Logging) و ثبت شکل موج خطاها هنگام وقوع حادثه.



جدول نقش فنی اجزای دستگاه پایش



قطعه / ماژول	نوع عملکرد	نقش در پایش سلامت موتور
CT & PT	اندازه‌گیری سیگنال برقی	تشخیص اضافه بار، دو فاز شدن و افت کیفیت توان
سنسور PT100	اندازه‌گیری دما	جلوگیری از سوختن عایق استاتور و خرابی گریس یاتاقان
شتاب‌سنج (Accelerometer)	اندازه‌گیری ارتعاش	تشخیص عیوب بلبرینگ، انحراف محور و عدم توازن روتور
پردازنده مرکزی	پردازش ریاضی و منطقی	تحلیل داده‌ها، مقایسه با استانداردها و صدور فرمان
ماژول ارتباطی	انتقال داده به شبکه	ارسال اطلاعات به اتاق کنترل (SCADA/DCS) و سیستم‌های ابری

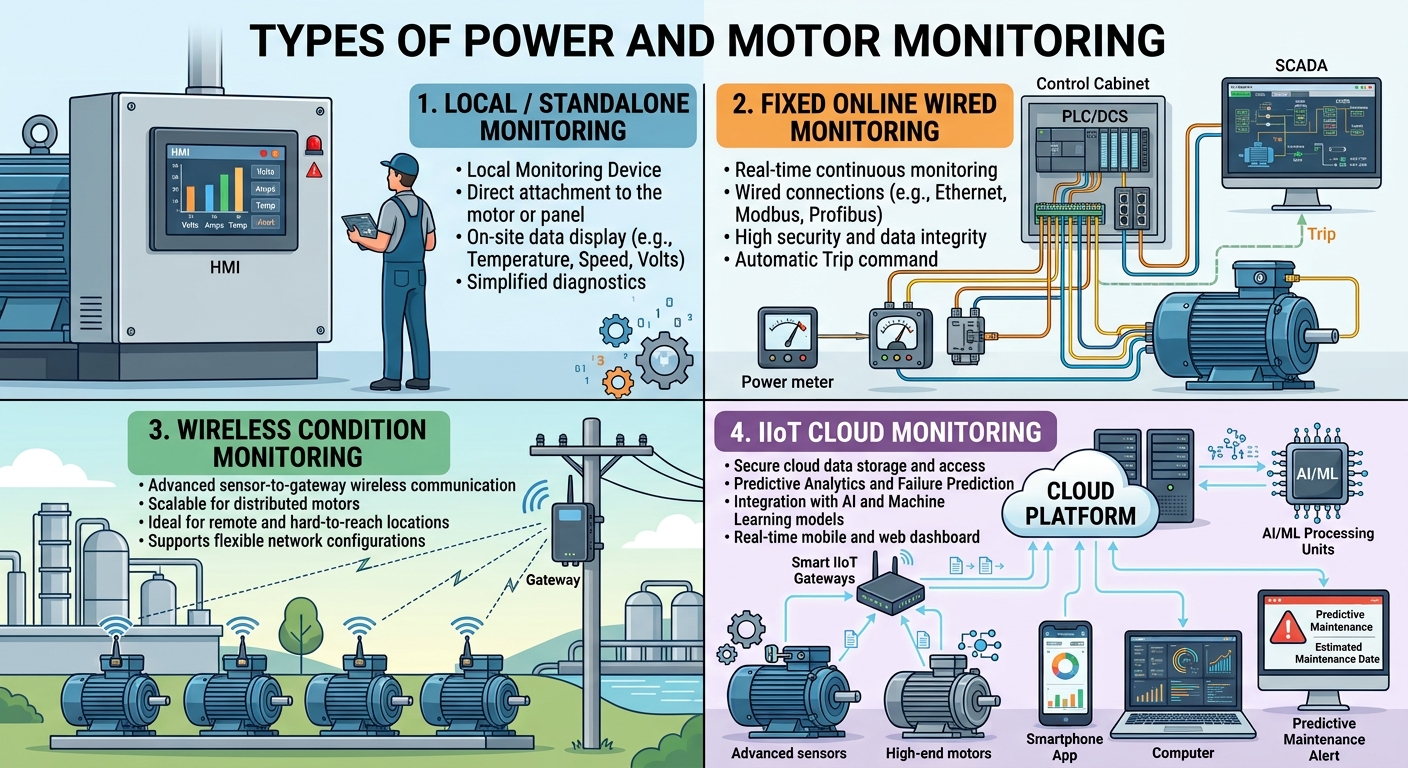

انواع دستگاه پایش برق و موتور

دستگاه‌های پایش سلامت موتور براساس معماری شبکه، نحوه انتقال داده‌ها و سطح پیچیدگی اتوماسیون به چهار دسته اصلی تقسیم می‌شوند. انتخاب نوع سیستم مستقیماً به حساسیت فرآیند صنعتی، موقعیت جغرافیایی تجهیزات و بودجه بستگی دارد:

۱. دستگاه پایش محلی (Local / Standalone Monitoring)

این سیستم‌ها ساده‌ترین و اقتصادی‌ترین نوع تجهیزات مانیتورینگ هستند. داده‌های اندازه‌گیری‌شده توسط سنسورها فقط بر روی نمایشگر دیجیتال (HMI/Display) نصب‌شده روی تابلو برق یا بدنه دستگاه نمایش داده می‌شوند.

• مزایا: هزینه نصب پایین، راه‌اندازی سریع و عدم نیاز به زیرساخت شبکه.
• کاربرد: موتورهای کم‌کمکی یا تجهیزاتی که در دسترسی مستقیم تکنسین‌های نگهداری قرار دارند.

۲. دستگاه پایش آنلاین و سیمی (Fixed Online Wired Monitoring)

در این معماری، اطلاعات سنجش‌شده از طریق بسترهای ارتباطی سیمی و پروتکل‌های استاندارد صنعتی (مانند Modbus RS485، Profibus یا Profinet) به مرکز اتوماسیون (PLC / DCS / SCADA) منتقل می‌شوند.

• مزایا: امنیت بسیار بالا در برابر تداخل‌های الکترومغناطیسی، پایش ۲۴/۷ پیوسته و قابلیت صدور فرمان قطع اضطراری (Trip) خودکار.
• کاربرد: پالایشگاه‌ها، صنایع پتروشیمی، نیروگاه‌ها و خطوط تولید حساس که توقف آن‌ها خسارات سنگین ایجاد می‌کند.

۳. سیستم مانیتورینگ بی‌سیم (Wireless Condition Monitoring)

در مناطقی که کابل‌کشی سخت، هزینه‌بر یا خطرناک است، داده‌های سنسورها از طریق پروتکل‌های بی‌سیم صنعتی (مانند WirelessHART، ISA100.11a یا Wi-Fi صنعتی) به گیت‌وی (Gateway) مرکزی ارسال می‌شوند.

• مزایا: کاهش ۹۰ درصدی هزینه‌های کابل‌کشی، انعطاف‌پذیری بالا در توسعه سیستم و قابلیت نصب روی تجهیزات دوار یا صعب‌العبور.
• کاربرد: پمپ‌های فرآیندی در مسافت‌های دور، فن‌های برج خنک‌کننده و سایت‌های وسیع صنعتی.

۴. سیستم پایش مبتنی بر اینترنت اشیای صنعتی (IIoT Cloud Monitoring)

پیشرفته‌ترین نسل سیستم‌های پایش که با استفاده از فناوری IIoT، داده‌ها را از طریق گیت‌وی‌های هوشمند به پلتفرم‌های ابری (Cloud) منتقل می‌سازند. این سیستم‌ها با بهره‌گیری از هوش مصنوعی (AI) و یادگیری ماشین (Machine Learning)، الگوی رفتار موتور را تحلیل کرده و خطاهای احتمالی را هفته‌ها قبل از وقوع پیش‌بینی می‌کنند.

• مزایا: امکان پایش از راه دور از طریق تلفن همراه یا کامپیوتر، داشبوردهای مدیریتی پیشرفته، تحلیل روند تاریخی داده‌ها و پیش‌بینی هوشمند زمان دقیق سرویس.
• کاربرد: صنایع پیشرو، مدیریت تجهیزات پراکنده در چند سایت مجزا و سیستم‌های نگهداری پیش‌بینانه پیشرفته (PdM 4.0).



جدول مقایسه جامع انواع سیستم‌های پایش موتور



ویژگی / نوع سیستم	پایش محلی (Local)	آنلاین سیمی (Wired)	بی‌سیم (Wireless)	اینترنت اشیا (IIoT)
طریقه انتقال داده	بدون شبکه (نمایش محلی)	کابل شبکه / Fieldbus	WirelessHART / Wi-Fi	MQTT / Cellular / Cloud
سرعت بروزرسانی	لحظه‌ای (روی پنل)	بسیار بالا (Real-Time)	بالا (ثانیه‌ای/دقیقه‌ای)	بر اساس زمان‌بندی یا آنی
هزینه پیاده‌سازی	بسیار پایین	متوسط تا بالا (کابل‌کشی)	متوسط	مناسب با بازگشت سرمایه سریع
قابلیت قطع اضطراری (Trip)	دارد (رله محلی)	کاملاً یکپارچه با PLC	محدود به هشدار	مبتنی بر تحلیل و هشدار
تحلیل هوشمند (AI)	ندارد	محدود	محدود	بسیار بالا (الگوریتم‌های PdM)







قابلیت ارتباط سیستم مانیتورینگ موتور با PLC و SCADA

یکی از کلیدی‌ترین ویژگی‌های دستگاه‌های مدرن پایش وضعیت موتور، قابلیت تلفیق و یکپارچه‌سازی (Integration) با بسترهای اتوماسیون صنعتی موجود در سایت است. بدون نیاز به حضور فیزیکی اپراتور در محل تجهیز، تمامی پارامترهای برقی و مکانیکی موتورها از طریق شبکه‌های صنعتی به اتاق کنترل مرکزی (Control Room) منتقل می‌شوند.

این ارتباط یکپارچه امکان نمایش ترندها، ثبت خطاهای تاریخی (Alarm & Event Logging)، صادر کردن فرمان‌های حفاظتی خودکار (Interlocks) و مدیریت متمرکز تجهیزات را فراهم می‌سازد.

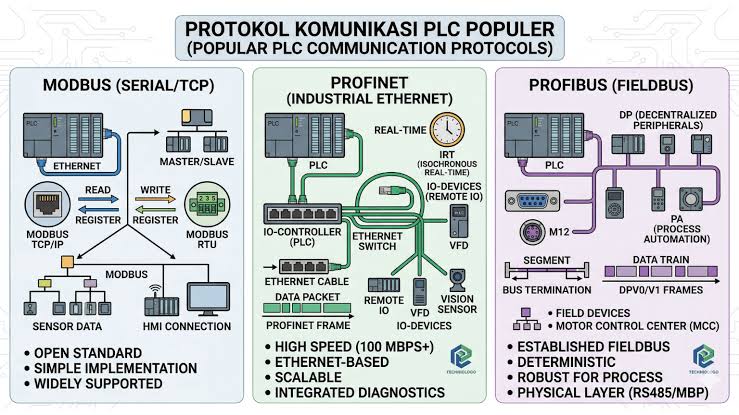

پروتکل‌های ارتباطی رایج در دستگاه‌های پایش موتور

دستگاه‌های پایش مجهز به پورت‌های سخت‌افزاری شبکه (مانند RS485 یا RJ45) بوده و از پروتکل‌های استاندارد زیر برای تبادل داده استفاده می‌کنند:



۱. پروتکل‌های مبتنی بر سریال (Serial-Based)

• Modbus RTU: محبوب‌ترین و اقتصادی‌ترین پروتکل صنعتی بر پایه بستر RS485. این روش برای مسافت‌های طولانی و ارسال پارامترها با نرخ بروزرسانی معمولی ایده‌آل است.
• Profibus (DP/PA): پروتکل استاندارد زیمنس و گذرگاه میدانی (Fieldbus) بسیار پایدار برای انتقال داده‌های فرآیندی در محیط‌های صنعتی سنگین.

۲. پروتکل‌های مبتنی بر اتصالی اترنت صنعتی (Industrial Ethernet)

• Modbus TCP: نسخه باسرعت و پهنای باند بالای Modbus بر پایه کابل شبکه (Ethernet)، مناسب برای اتصال مستقیم دستگاه به مانیتورینگ SCADA.
• Profinet: پروتکل بسیار سریع و Real-Time مبتنی بر اترنت که امکان تبادل آنی داده‌ها، سیگنال‌های ایمنی و تشخیص خطا را با PLCهای مدرن فراهم می‌آورد.
• EtherNet/IP: استاندارد صنعتی متداول در تجهیزات آلن بردلی (Rockwell Automation) و سیستم‌های اتوماسیون آمریکایی.



جدول مقایسه پروتکل‌های شبکه در پایش آنلاین موتور



پروتکل ارتباطی	بستر فیزیکی	سرعت انتقال داده	مزیت اصلی	سطح کاربرد صنعتی
Modbus RTU	RS485 (سیم شیلدداری)	تا 115.2 kbps	سادگی، هزینه کم و سازگاری بالا	تمام صنایع و تابلوهای کنترل
Modbus TCP	Ethernet (RJ45 / فیبر)	100 Mbps / 1 Gbps	پهنای باند بالا و اتصال مستقیم به وب	شبکه داخلی SCADA / HMI
Profinet	Industrial Ethernet	100 Mbps (Real-Time)	پاسخ‌دهی آنی و عیب‌یابی پیشرفته	اتوماسیون زیمنس و خطوط حساس
EtherNet/IP	Ethernet (TCP/UDP)	100 Mbps	یکپارچگی عالی با تجهیزات کنترل	اتوماسیون صنعتی سنگین

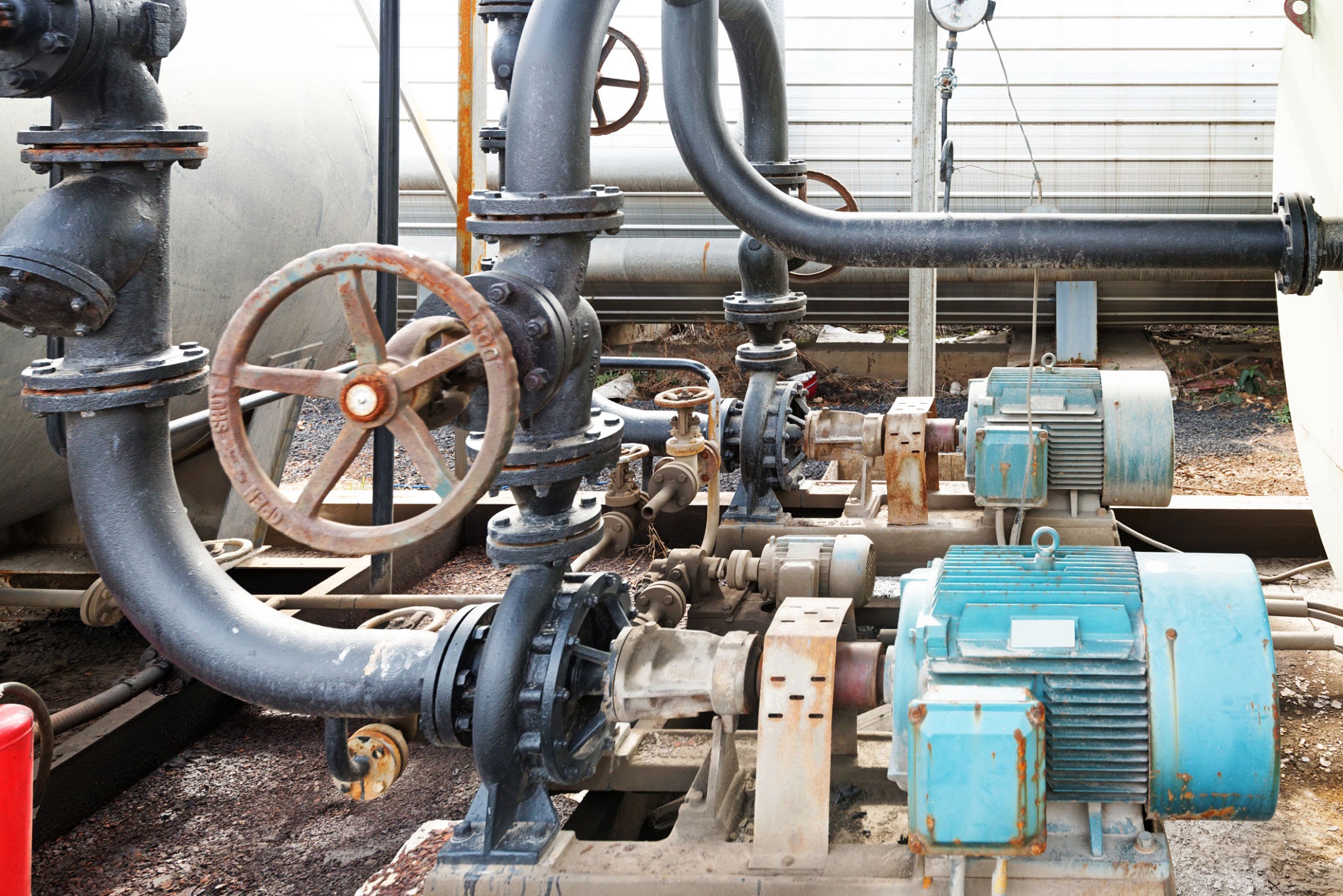

کاربردهای دستگاه پایش در صنایع مختلف

الکتروموتورها نیروی محرکه اصلی در تمامی زیرساخت‌های صنعتی هستند. بروز خطا در این تجهیزات براساس نوع صنعت، پیامدهای متفاوتی از اتلاف انرژی تا توقف کامل خطوط تولید حساس دارد. سیستم‌های مانیتورینگ موتور، راهکاری تخصصی متناسب با نیاز هر صنعت ارائه می‌دهند:

صنایع نفت و گاز (Oil & Gas)

پایش مداوم الکتروموتورهای ضد انفجار (Ex)، الکتروپمپ‌های انتقال نفت خام، کمپرسورهای گازی و تجهیزات فرآیندی پالایشگاه‌ها جهت جلوگیری از توقف‌های ناگهانی و حوادث ایمنی.

صنایع پتروشیمی (Petrochemicals)

مانیتورینگ آنلاین موتورهای سنگین خطوط تولید، همزن‌ها (Agitators)، میکسرها و تجهیزات دوار حیاتی در زون‌های مخاطره‌آمیز.

نیروگاه‌های برق (Power Plants)

کنترل عملکرد و پایش ارتعاشات/دمای فن‌های برج خنک‌کننده (Cooling Tower Fans)، پمپ‌های آب تغذیه دیگ بخار (BFP) و سیستم‌های تهویه سنگین.

صنایع فولاد و ذوب فلزات (Steel Industry)

مانیتورینگ موتورهای فشار قوی خطوط نورد، جرثقیل‌های سقفی فوق سنگین و فن‌های مکنده غبار در محیط‌های با دمای بالا و گرد و غبار شدید.

صنایع سیمان (Cement Industry)

کنترل وضعیت و ارتعاش سنجی موتورهای کوره دوار (Rotary Kiln)، آسیاب‌های گلوله‌ای (Ball Mills) و سنگ‌شکن‌ها که تحت بار شدید مکانیکی قرار دارند.

صنایع غذایی و دارویی (Food & Pharma)

پایش کیفیت توان و دما در موتورهای خطوط بسته‌بندی، همگن‌سازها، خطوط فرآوری و سیستم‌های برودتی صنعتی جهت حفظ استانداردهای بهداشتی.

صنایع آب و فاضلاب (Water & Wastewater)

کنترل آنالیز جریان و کیفیت توان الکتروپمپ‌های مستغرق (Submersible Pumps)، ایستگاه‌های پمپاژ اصلی و همزن‌های تصفیه‌خانه‌ها.



جدول نقش فنی سیستم مانیتورینگ در صنایع حیاتی

حوزه صنعت	تجهیز تحت پایش	چالش اصلی تجهیز	نقش دستگاه پایش
نفت و پتروشیمی	پمپ‌های فرآیندی و کمپرسورها	خطر انفجار و گازهای قابل اشتعال	جلوگیری از داغ شدن یاتاقان و جرقه‌های الکتریکی
سیمان و معدن	آسیاب‌ها و سنگ‌شکن‌ها	ضربه شدید مکانیکی و گرد و غبار	پایش ارتعاشات سنگین و ناهمراستایی شفت
نیروگاه	پمپ‌های تغذیه آب دیگ بخار	کارکرد مداوم و بدون وقفه (۲۴/۷)	تشخیص زودهنگام عیوب بلبرینگ و لغزش روتور
آب و فاضلاب	الکتروپمپ‌های مستغرق	کار در محیط مرطوب و نوسانات ولتاژ	پایش جریان، انسداد پروانه و افت عایقی سیم‌پیچ

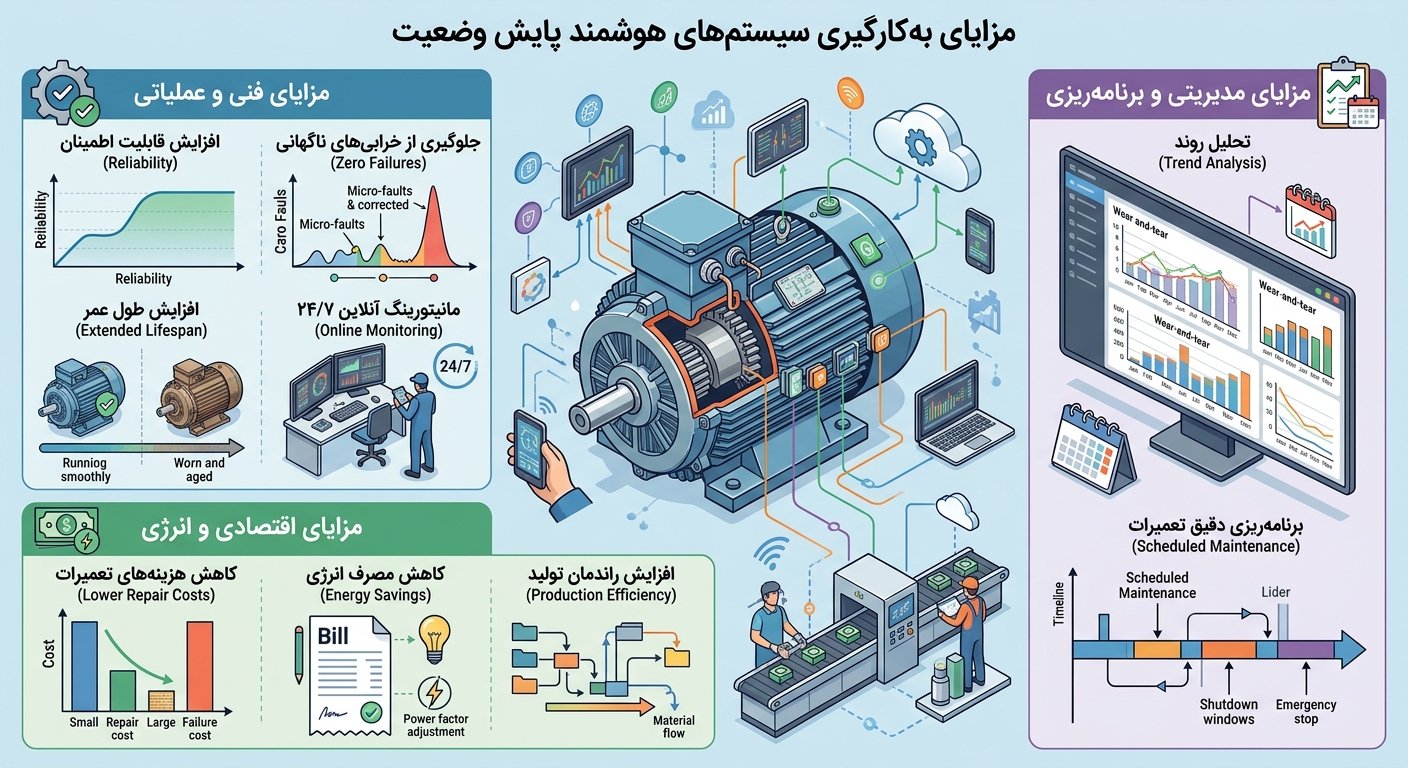

مزایای استفاده از دستگاه پایش

به‌کارگیری سیستم‌های هوشمند پایش وضعیت، تحولی اساسی در استراتژی نگهداری و تعمیرات (Maintenance Strategy) صنایع ایجاد می‌کند. این مزایا را می‌توان در ۳ حوزه اصلی فنی/عملیاتی، اقتصادی و مدیریتی طبقه‌بندی کرد:



۱. مزایای فنی و عملیاتی (Technical & Operational Benefits)

• افزایش قابلیت اطمینان تجهیزات (Reliability): حصول اطمینان از سلامت کامل الکتروموتورهای حیاتی خط تولید و کاهش نرخ خرابی‌های ناگهانی به نزدیک صفر.
• جلوگیری از خرابی‌های ناگهانی (Zero Failures): شناسایی ریزترین ناهنجاری‌ها مانند انحراف محور یا عیوب بلبرینگ قبل از تبدیل شدن به شکست فاجعه‌بار.
• افزایش طول عمر مفید موتور: ممانعت از کارکرد موتور تحت شرایط فشار، دما و ارتعاش غیرمجاز که به شدت باعث استهلاک سیم‌پیچ و شفت می‌شود.
• امکان مانیتورینگ آنلاین و ۲۴/۷: نظارت مداوم و لحظه‌ای بر تمامی پارامترها بدون نیاز به حضور فیزیکی تکنسین در محیط‌های خطرناک یا صعب‌العبور.

۲. مزایای اقتصادی و انرژی (Economic & Energy Benefits)

• کاهش چشمگیر هزینه‌های تعمیرات: تعویض یا سرویس قطعه مصرفی قبل از آسیب زنجیره‌ای به استاتور، روتور، پوسته و گیربکس.
• کاهش مصرف انرژی و اصلاح راندمان: تشخیص افت ضریب توان (PF)، عدم تعادل فازها و تلفات حرارتی که مستقیم باعث افزایش قبض برق صنایع می‌شوند.
• افزایش راندمان و پایداری تولید: حذف توقف‌های غیرمنتظره خط تولید و جلوگیری از پرت مواد اولیه یا ضایعات محصول.

۳. مزایای مدیریتی و برنامه‌ریزی (Management & Predictive Benefits)

• تحلیل روند عملکرد تجهیزات (Trend Analysis): ثبت تاریخچه پارامترها و رسم نمودار روند جهت بررسی روند استهلاک موتور در طول زمان.
• برنامه‌ریزی دقیق تعمیرات (Scheduled Maintenance): انتقال زمان تعمیرات از حالت اضطراری به زمان‌های خنثی یا اورهال‌های دوره‌ای (Shutdowns) با پیش‌بینی دقیق فرارسیدن زمان خرابی.



جدول خلاصه تاثیر سیستم پایش بر شاخص‌های کلیدی عملکرد (KPIs)



شاخص کلیدی (KPI)	حالت سنتی (بدون دستگاه پایش)	حالت هوشمند (با دستگاه پایش)	میزان بهبود
شاخص MTBF (میانگین زمان بین خرابی‌ها)	پایین و غیرقابل پیش‌بینی	بسیار بالا و کنترل‌شده	افزایش ۴۰ تا ۶۰ درصدی
شاخص MTTR (میانگین زمان تعمیرات)	طولانی (به دلیل آسیب گسترده)	کوتاه (تعویض سریع قطعه معیوب)	کاهش ۵۰ تا ۷۰ درصدی
توقف ناخواسته (Unplanned Downtime)	بالا	نزدیک به صفر	کاهش تا ۹۰ درصد
هزینه‌های انرژی و برق	دارای تلفات مخفی	بهینه و اصلاح‌شده	کاهش ۵ تا ۱۵ درصدی

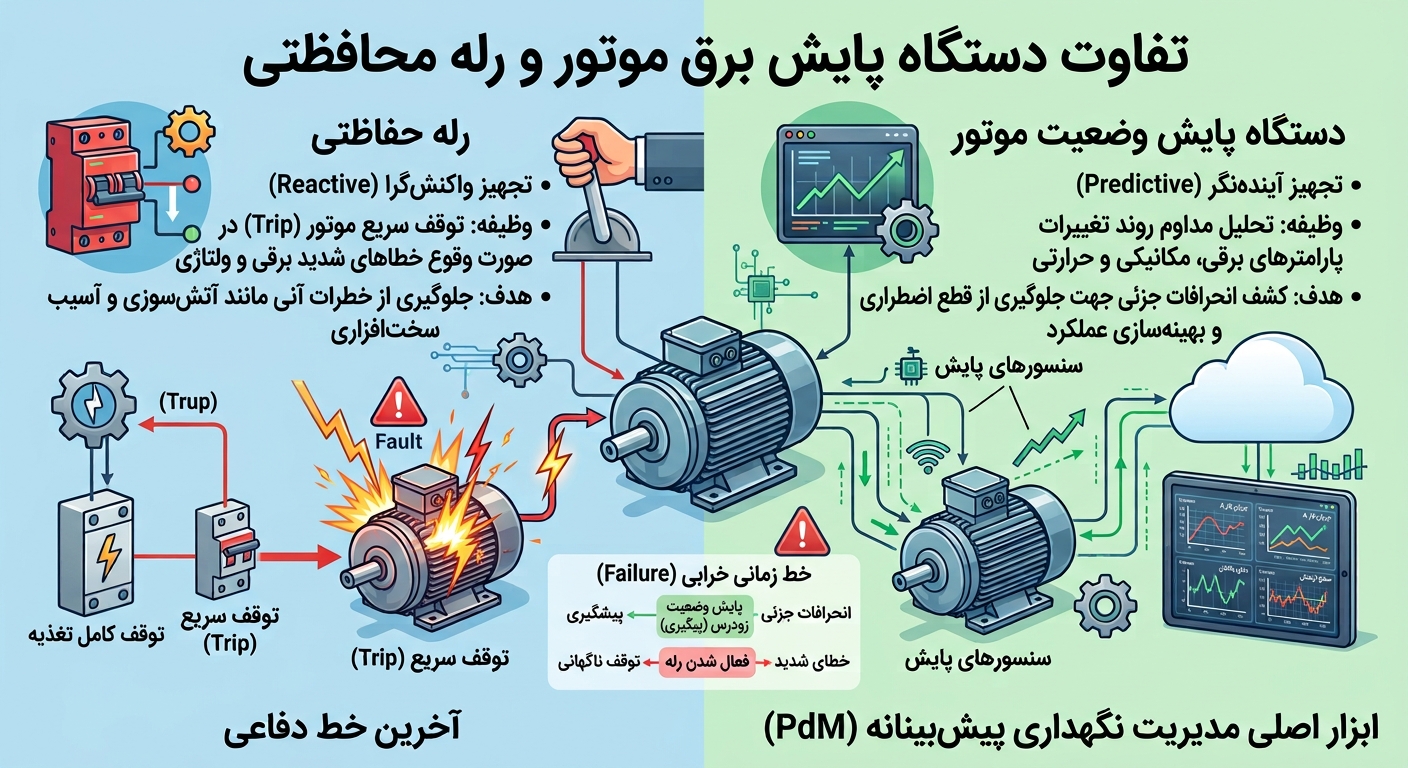

تفاوت دستگاه پایش موتور و رله حفاظتی

بسیاری از مهندسان و اپراتورها دستگاه پایش موتور را با رله حفاظتی (Protection Relay) اشتباه می‌گیرند. اگرچه هر دو تجهیز برای حفظ سلامت موتور استفاده می‌شوند، اما وظیفه، مکانیزم و هدف آن‌ها کاملاً متفاوت است:

• رله حفاظتی: تجهیزی واکنش‌گرا (Reactive) است که برای توقف سریع موتور (Trip) در صورت وقوع خطاهای شدید برقی (مانند اتصال کوتاه، اضافه جریان شدید یا دو فاز شدن) طراحی شده است تا از خطرات آنی مانند آتش‌سوزی جلوگیری کند.
• دستگاه پایش وضعیت: تجهیزی آینده‌نگر (Predictive) است که به‌صورت مداوم روند تغییرات پارامترهای برقی و مکانیکی را تحلیل می‌کند تا قبل از فعال شدن رله و قطع اضطراری، انحرافات جزئی را کشف کرده و امکان برنامه‌ریزی برای تعمیرات را فراهم آورد.

به عبارت دیگر، رله حفاظتی آخرین خط دفاعی برای قطع برق است، اما دستگاه پایش ابزار اصلی برای مدیریت نگهداری و تعمیرات پیش‌بینانه (PdM) محسوب می‌شود.



جدول مقایسه جامع دستگاه پایش و رله حفاظتی



قابلیت / ویژگی	دستگاه پایش (Condition Monitoring)	رله حفاظتی (Protection Relay)
اندازه‌گیری پارامترها	کامل (برقی، مکانیکی، حرارتی و ارتعاش)	محدود (غالباً ولتاژ و جریان)
ثبت و ذخیره‌سازی اطلاعات (Data Logging)	دارد (ثبت مداوم ترندها و تاریخچه)	ندارد (فقط ثبت آخرین خطا)
تحلیل هوشمند وضعیت (Trend Analysis)	دارد (تحلیل الگوی استهلاك و MCSA)	ندارد (فقط سنجش آستانه قطع)
ارسال گزارش و نمودارهای تحلیلی	کامل (داشبورد مدیریتی و گزارش‌گیری)	محدود (فقط سیگنال هشدار یا قطع)
ارتباط با شبکه‌های اتوماسیون (SCADA/DCS)	پیشرفته و گسترده (پروتکل‌های متنوع)	محدود
هدف اصلی	پیشگیری از بروز خرابى و اورهال هوشمند	قطع اضطراری جهت قطع آسیب کلان

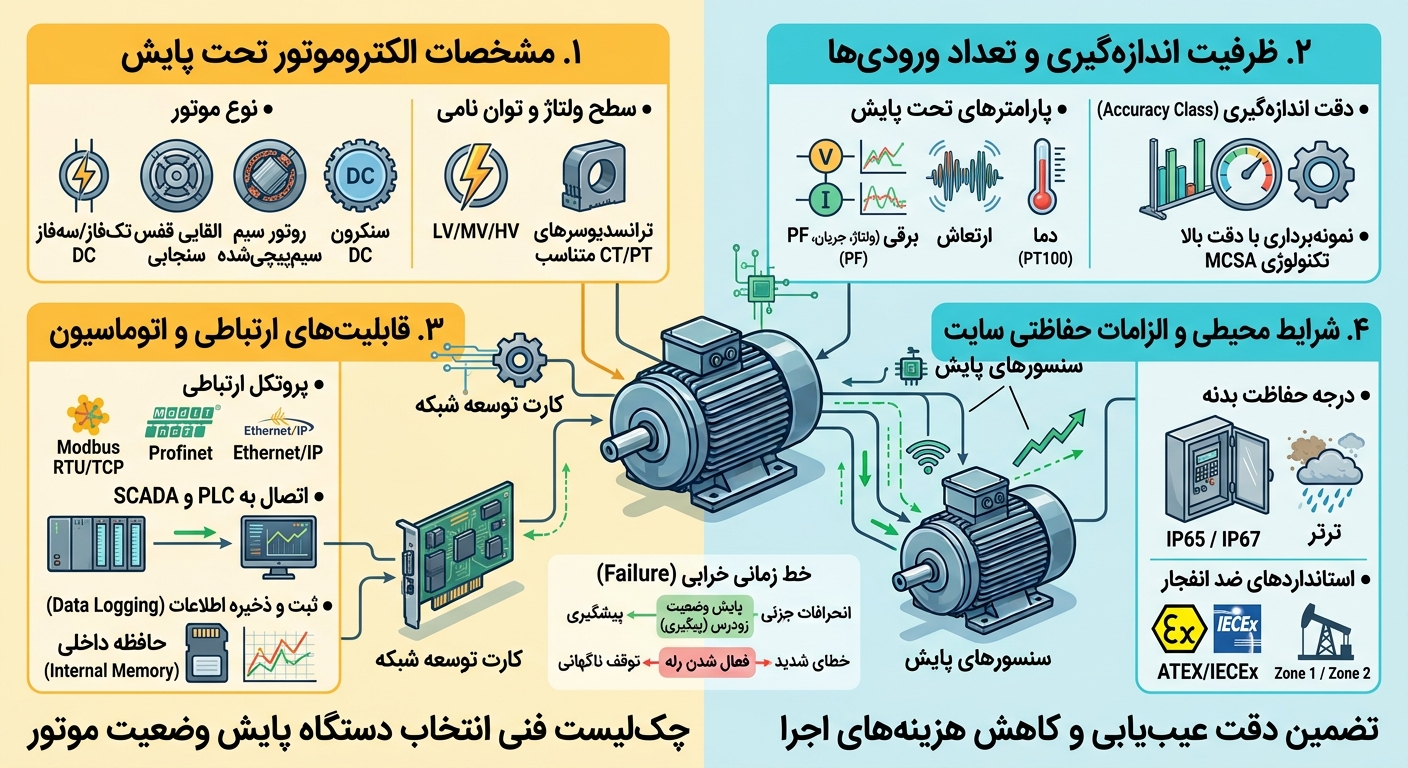

نکات مهم هنگام انتخاب دستگاه پایش

انتخاب صحیح دستگاه پایش وضعیت (Motor Condition Monitoring System) تاثیر مستقیمی بر دقت عیب‌یابی، کاهش هزینه‌های اجرا و طول عمر سیستم مانیتورینگ دارد. با توجه به تنوع تجهیزات صنعتی، پیش از خرید و سفارش‌گذاری باید چک‌لیست فنی زیر به‌دقت بررسی شود:



۱. مشخصات الکتروموتور تحت پایش

• نوع موتور: تک‌فاز یا سه‌فاز بودن، نوع موتور (القایی روتور قفس سنجابی، روتور سیم‌پیچی‌شده، سنکرون یا DC).
• سطح ولتاژ و توان نامی (Power & Voltage Rating): موتورهای فشار ضعیف (LV) یا فشار متوسط/قوی (MV/HV) نیاز به ترانسدیوسرها و سنسورهای CT/PT با کلاس دقت و عایق متناسب دارند.

۲. ظرفیت اندازه‌گیری و تعداد ورودی‌ها

• تعداد پارامترهای تحت پایش: مشخص کردن اینکه آیا دستگاه فقط برای سنجش پارامترهای برقی (ولتاژ، جریان،PF) انتخاب می‌شود یا به کانال‌های ورودی سنسورهای ارتعاش (شتاب‌سنج) و دما (PT100) نیز نیاز است.
• دقت اندازه‌گیری (Accuracy Class): برای آنالیزهای حساس مانند تکنولوژی MCSA (آنالیز امضای جریان)، نمونه‌برداری با دقت و فرکانس بالا (High Sampling Rate) الزامی است.

۳. قابلیت‌های ارتباطی و اتوماسیون

• پروتکل ارتباطی (Communication Protocol): تطابق کامل بستر شبکه دستگاه (Modbus RTU/TCP، Profinet، Ethernet/IP) با سیستم کنترل موجود در سایت.
• قابلیت اتصال به PLC و SCADA: پشتیبانی از کارت‌های توسعه شبکه جهت انتقال آنی داده‌ها به اتاق کنترل مرکزی.
• امکان ثبت و ذخیره اطلاعات (Data Logging): دارا بودن حافظه داخلی (Internal Memory) برای ثبت ترندها و شکل موج خطاهای لحظه‌ای در صورت قطعی شبکه.

۴. شرایط محیطی و الزامات حفاظتی سایت

• درجه حفاظت بدنه (IP Rating): متناسب با محل نصب تابلو یا دستگاه روی موتور (مانند IP65 یا IP67 برای محیط‌های پر گرد و غبار یا مرطوب).
• استانداردهای ضد انفجار (Ex Certificates): در صنایع نفت، گاز، پتروشیمی و معدن، دستگاه و سنسورهای مرتبط حتماً باید دارای تأییدیه ATEX یا IECEx برای کار در زون‌های مخاطره‌آمیز (Zone 1 / Zone 2) باشند.



جدول چک‌لیست مهندسی انتخاب دستگاه پایش



پارامتر ارزیابی	گزینه متناسب در صنایع عمومی	گزینه متناسب در صنایع نفت، گاز و سنگین
سطح حفاظت محیطی	IP54 تا IP65	حداقل IP66 / IP67 (ضد گرد و غبار و آب)
گواهینامه ایمنی	استانداردهای عمومی CE / IEC	گواهینامه ضد انفجار ATEX / IECEx
پروتکل شبکه	Modbus RTU (RS485)	Profinet / Modbus TCP / WirelessHART
تعداد کانال ارتعاش/دما	۱ تا ۲ کانال عمومی	۴ تا ۸ کانال همزمان جهت یاتاقان‌ها و استاتور
طریقه ثبت داده	ارسال مستقیم به PLC	حافظه داخلی + ارسال به سامانه ابری/SCADA







برندهای معتبر و سازندگان برتر دستگاه‌های پایش موتور

در بازار جهانی ابزار دقیق و اتوماسیون صنعتی، شرکت‌های متعددی سیستم‌های پایش وضعیت موتور ارائه می‌دهند. انتخاب برند مناسب اغلب به نوع تجهیز، سطح حساسیت فرآیند و پروتکل‌های شبکه موجود در سایت وابسته است. برترین تولیدکنندگان این تجهیزات عبارت‌اند از:

• Siemens (زیمنس): پیشرو در ارائه سیستم‌های مانیتورینگ هوشمند سری SIPROTEC و SIMOCODE با پشتیبانی کامل از شبکه Profinet و پلتفرم‌های ابری IoT.
• ABB: ارائه‌دهنده سنسورهای هوشمند ABB Ability™ Smart Sensor برای پایش آنالیز ارتعاشات، دما و پارامترهای برقی الکتروموتورهای فشار ضعیف و فشار متوسط.
• Schneider Electric (اشنایدر الکتریک): تولیدکننده رله‌ها و سیستم‌های پایش پیشرفته سری Easergy و Tesys با تمرکز بر کیفیت توان و مدیریت مصرف انرژی.
• Bently Nevada (بنتلی نوادا – زیرمجموعه Baker Hughes): استاندارد جهانی و مرجع اصلی پایش ارتعاشات و حفاظت تجهیزات دوار در صنایع نفت، گاز و پتروشیمی (سری 3500).
• Emerson (امرLoc/امرسون): ارائه سیستم‌های جامع پایش وضعیت سری CSI / AMS برای پیش‌بینی خطاهای مکانیکی و الکتریکی تجهیزات صنعتی.
• SKF: غول صنعت بلبرینگ و تجهیزات دوار، ارائه‌دهنده تخصصی‌ترین آنالایزرهای ارتعاشات و سیستم‌های پایش آنلاین یاتاقان‌ها (سری IMx).
• Fluke (فلوک): مشهورترین برند تجهیزات تست و آنالایزرهای پرتابل کیفیت توان و مانیتورینگ دوره‌ای برق و ارتعاشات.
• Honeywell (هانی‌ول): ارائه‌دهنده راه‌کارهای یکپارچه پایش وضعیت و اتوماسیون فرآیندی در نیروگاه‌ها و پالایشگاه‌ها.



جدول مقایسه حوزه تمرکز برندهای مطرح جهانی



برند سازنده	کشور مبدأ	حوزه تخصصی اصلی	نحوه یکپارچه‌سازی با شبکه
Bently Nevada	آمریکا	پایش ارتعاشات سنگین و حفاظت توربین/پمپ	اتصال مستقیم به DCS و ایمنی SIL
Siemens	آلمان	اتوماسیون یکپارچه، SIMOCODE و MCSA	یکپارچگی کامل با TIA Portal و Profinet
SKF	سوئد	آنالیز ارتعاشات و سلامت مکانیکی بلبرینگ‌ها	سیستم‌های بی‌سیم و آنلاین تخصصی
ABB	سوئیس/سوئد	سنسورهای هوشمند اینترنت اشیا (IIoT)	ارتباط بی‌سیم Bluetooth / Cloud
Fluke	آمریکا	آنالیز پرتابل کیفیت توان و عیب‌یابی برقی	تجهیزات تست دستی و عیب‌یابی سریع





آینده سیستم‌های پایش موتور

تحول از نگهداری سنتی به سمت هوشمندسازی مبتنی بر انقلاب صنعتی چهارم (Industry 4.0)، روند عیب‌یابی و پایش سلامت الکتروموتورها را دگرگون کرده است.



روندها و فناوری‌های نوظهور در آینده سیستم‌های پایش

• رایانش لبه‌ای (Edge Computing): به جای ارسال تمام داده‌های خام به ابر، تحلیل‌های اولیه و پردازش الگوریتم‌ها مستقیم روی سنسور یا پردازنده محلی تجهیز انجام می‌شود تا زمان پاسخ‌دهی به حداقل برسد.
• همزاد دیجیتال (Digital Twin): ایجاد یک مدل نرم‌افزاری و شبیه‌سازی‌شده از موتور واقعی که با داده‌های آنلاین به‌روزرسانی می‌شود. این فناوری اجازه می‌دهد رفتار موتور در شرایط مختلف بررسی و طول عمر باقی‌مانده (RUL) دقیق‌تر تخمین زده شود.
• شبکه‌های سنسوری بی‌سیم و ارزان‌قیمت: بهره‌گیری از سنسورهای کم‌مصرف (MEMS) و پروتکل‌های ارتباطی بی‌سیم (مانند BLE یا LoRaWAN) که امکان پایش آنلاین حتی برای موتورهای کمکی و غیربحرانی را هم اقتصادی می‌کند.
• پیش‌بینی مبتنی بر یادگیری عمیق (Deep Learning): شناسایی الگوهای بسیار پیچیده و آنومالی‌های پنهان در سیگنال‌های جریان (MCSA)، ارتعاش و دما پیش از بروز کوچک‌ترین نشانه ظاهری خطا.



مقایسه رویکردهای نگهداری و تعمیرات در صنایع



ویژگی / شاخص	نگهداری اصلاحی (Reactive)	نگهداری پیشگیرانه (Preventive)	نگهداری پیش‌بینانه هوشمند (Predictive 4.0)
مبنای اقدام	خرابی کامل تجهیز	زمان‌بندی یا کارکرد مشخص	داده‌های واقعی و هوش مصنوعی
توقفات ناخواسته	بسیار بالا	متوسط	بسیار کم (تا ۵۰٪ کاهش)
هزینه قطعات و تعمیرات	حداکثر	بالا (تعویض زودهنگام قطعات سالم)	بهینه و اقتصادی
تحلیل داده‌ها	ندارد	دستی و محدود	آنلاین، پیوسته و خودکار





سوالات متداول

۱. دستگاه پایش برق چیست؟

تجهیزی هوشمند و ابزار دقیق برای اندازه‌گیری، آنالیز و نظارت مداوم بر پارامترهای الکتریکی (مانند ولتاژ و جریان) و مکانیکی/حرارتی (مانند ارتعاش و دما) در الکتروموتورهای صنعتی است تا وضعیت سلامت موتور به صورت آنی ارزیابی شود.

۲. مهم‌ترین مزیت استفاده از این دستگاه چیست؟

تشخیص زودهنگام ریزترین خطاهای مکانیکی و برقی پیش از وقوع سوختگی یا شکست فاجعه‌بار، که در نهایت مانع از توقف‌های ناخواسته خط تولید (Unplanned Downtime) و کاهش چشمگیر هزینه‌های تعمیرات می‌شود.

۳. آیا دستگاه پایش به PLC و SCADA متصل می‌شود؟

بله؛ اکثر مدل‌های صنعتی مدرن از پروتکل‌های شبکه استاندارد مانند Modbus RTU/TCP، Profibus، Profinet و EtherNet/IP پشتیبانی می‌کنند و داده‌ها را مستقیماً به اتاق کنترل مرکزی ارسال می‌نمایند.

۴. چه پارامترهایی توسط دستگاه پایش اندازه‌گیری می‌شوند؟

کمیت‌های الکتریکی شامل ولتاژ، جریان، توان مصرفی، ضریب توان (PF) و فرکانس؛ کمیت‌های مکانیکی و حرارتی شامل دمای سیم‌پیچ (استاتور)، دمای یاتاقان‌ها و دامنه/فرکانس ارتعاشات؛ و کمیت‌های عملیاتی شامل سرعت دوران (RPM) و ساعات کارکرد تجهیز.

۵. بهترین و معتبرترین برندهای دستگاه پایش موتور کدام‌اند؟

برندهای جهانی پیشرو شامل Siemens، ABB، Schneider Electric، Bently Nevada، SKF، Emerson، Honeywell و Fluke هستند که متناسب با نوع صنعت و سطح حساسیت تجهیز انتخاب می‌شوند.



جمع‌بندی

دستگاه پایش برق و موتور یکی از مهم‌ترین و حیاتی‌ترین تجهیزات نظارتی در صنایع مدرن محسوب می‌شود. این سیستم‌ها با اندازه‌گیری آنی، پایش پیوسته و تحلیل هوشمند پارامترهای الکتریکی (ولتاژ، جریان، کیفیت توان) و مکانیکی/حرارتی (ارتعاشات، دمای سیم‌پیچ و یاتاقان‌ها)، از بروز خرابی‌های ناگهانی و آسیب‌های فاجعه‌بار به تجهیزات دوار جلوگیری می‌کنند.

استفاده از این راهکار جامع، علاوه بر کاهش چشمگیر هزینه‌های تعمیر و نگهداری و افزایش طول عمر مفید الکتروموتورها، موجب بهبود راندمان مصرف انرژی، حذف توقف‌های غیرمنتظره خط تولید و ارتقای ایمنی عملیاتی صنایع می‌گردد. از این رو، سرمایه‌گذاری در جهت انتخاب و نصب یک دستگاه پایش وضعیت متناسب با نیاز خطوط فرآیندی، گامی استراتژیک و پربازده برای هر مجموعه صنعتی پیشرو خواهد بود.

مجموعه ویهان پالایش تامین‌کننده و مجری راهکارهای تخصصی پایش وضعیت آنلاین و تجهیزات ابزار دقیق صنایع نفت، گاز، پتروشیمی و صنایع سنگین است. جهت دریافت کاتالوگ فنی، استعلام قیمت انواع دستگاه‌های پایش آنلاین و پرتابل و همچنین دریافت مشاوره تخصصی رایگان متناسب با مشخصات الکتروموتورهای سایت خود، با کارشناسان ما تماس بگیرید.



منابع و مراجع

۱. جهت مطالعه بیشتر درباره استانداردهای بین‌المللی ارتعاش سنجی و مرزهای مجاز آن در تجهیزات دوار، می‌توانید به دستورالعمل‌های سازمان بین‌المللی استانداردسازی ISO درباره پایش وضعیت ماشین‌آلات مراجعه نمایید.

۲. برای آشنایی عمیق‌تر با مبانی نظری، تکنیک‌های تحلیل امضای جریان (MCSA) و تاریخچه فناوری پایش وضعیت، مقاله جامع Condition Monitoring در دانشنامه ویکی‌پدیا را مطالعه کنید.

۳. سیستم‌های پایش ارتعاشات و حفاظت سری ۳۵۰۰ یکی از مراجع اصلی این صنعت هستند. برای بررسی مشخصات فنی دقیق این تجهیزات می‌توانید به صفحه رسمی سیستم‌های پایش وضعیت Bently Nevada سر بزنید.

۴. جهت دریافت فایل‌های راهنمای یکپارچه‌سازی پایش آنلاین موتور با شبکه Profinet، به بخش راهکارهای پایش موتور زیمنس (Siemens) مراجعه کنید.
