باکس ضد انفجار چیست؟ راهنمای جامع انتخاب، کاربرد و انواع Explosion Proof Box

باکس ضد انفجار چیست؟ راهنمای جامع انتخاب، کاربرد و انواع Explosion Proof Box



در صنایع نفت، گاز، پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها و واحدهای شیمیایی، همواره احتمال نشت یا حضور گازهای قابل اشتعال، بخارات سمی و گردوغبارهای انفجاری وجود دارد. در چنین فضاهایی، کوچک‌ترین قوس الکتریکی (Arc) یا جرقه‌ ناشی از قطعات برقی می‌تواند منجر به حوادث ناگوار و خسارات سنگین مالی و جانی شود. به همین دلیل، ایمن‌سازی خطوط انتقال برق و ابزار دقیق با تجهیزات دارای استانداردهای بین‌المللی ضد انفجار الزام قانونی و ایمنی دارد.

یکی از حیاتی‌ترین تجهیزات در این حوزه، باکس ضد انفجار (Explosion Proof Junction Box / Enclosure) است. این تجهیز جهت محصور کردن اتصالات برقی، ترمینال‌ها، بردها و تجهیزات کنترلی طراحی شده تا مانع از سرایت جرقه و خروج انفجارهای احتمالی داخل باکس به فضای بیرونی شود.

در این مقاله جامع، به بررسی تخصصی نحوه عملکرد، انواع استانداردها (Ex d و Ex e)، متریال‌های رایج، کاربردها و چک‌لیست کامل انتخاب باکس ضد انفجار خواهیم پرداخت.

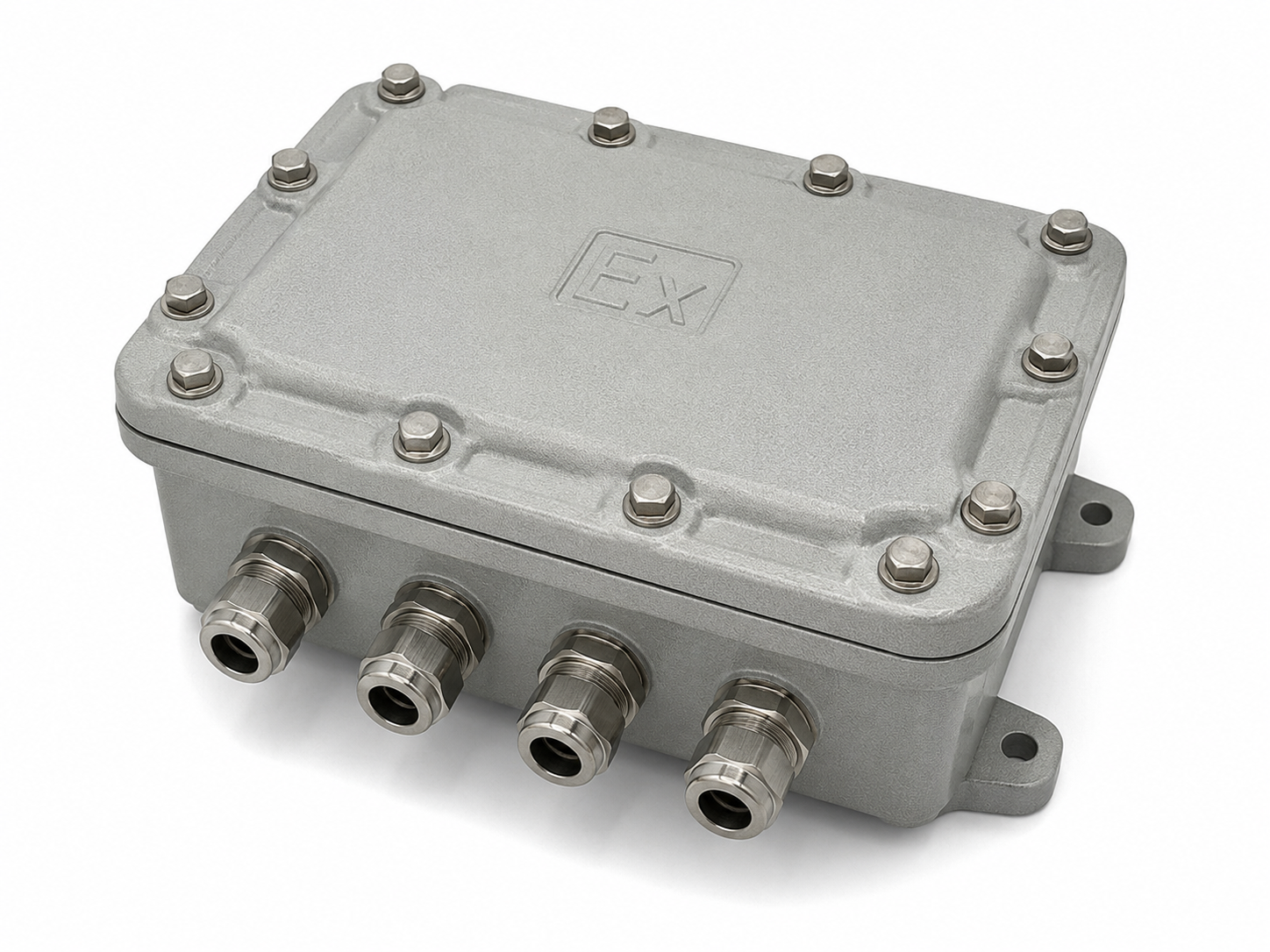

باکس ضد انفجار چیست؟

باکس ضد انفجار (که در استانداردها با عناوین Explosion Proof Junction Box یا Ex Enclosure نیز شناخته می‌شود) یک محفظه مقاوم از جنس آلیاژهای فلزی یا کامپوزیتی است. وظیفه اصلی این تجهیز، محافظت از اتصالات الکتریکی، ترمینال‌ها، تجهیزات ابزار دقیق، رله‌ها و کابل‌کشی‌ها در محیط‌های خطرناک و مستعد انفجار (Hazardous Areas) است.

مکانیزم عملکرد و فلسفه طراحی

برخلاف تصور عموم، طراحی باکس ضد انفجار به معنای «غیرقابل نفوذ بودن مطلق در برابر ورود گاز» نیست؛ بلکه بر پایه دو اصل اساسی مهندسی ایمنی بنا شده است:

• تحمل فشار داخلی (Internal Pressure Resistance): اگر گازهای قابل اشتعال به داخل باکس نفوذ کرده و بر اثر جرقه یا قوس الکتریکی تجهیزات داخلی منفجر شوند، بدنه محفظه توانایی تحمل فشار و شوک ناشی از این انفجار داخلی را دارد و متلاشی نمی‌شود.



• سردسازی و مهار شعله (Flamepath Cooling): انرژی حرارتی و گازهای داغ حاصل از انفجار داخلی، هنگام خروج از شکاف‌های باریک و ماشین‌کاری‌ شده بدنه (مسیر شعله یا Flamepath)، دمای خود را از دست می‌دهند. در نتیجه، خروجی این گازها به محیط بیرونی فاقد انرژی لازم برای مشتعل ساختن اتمسفر خطرناک اطراف خواهد بود.



مقایسه سریع باکس استاندارد صنعتی و باکس ضد انفجار

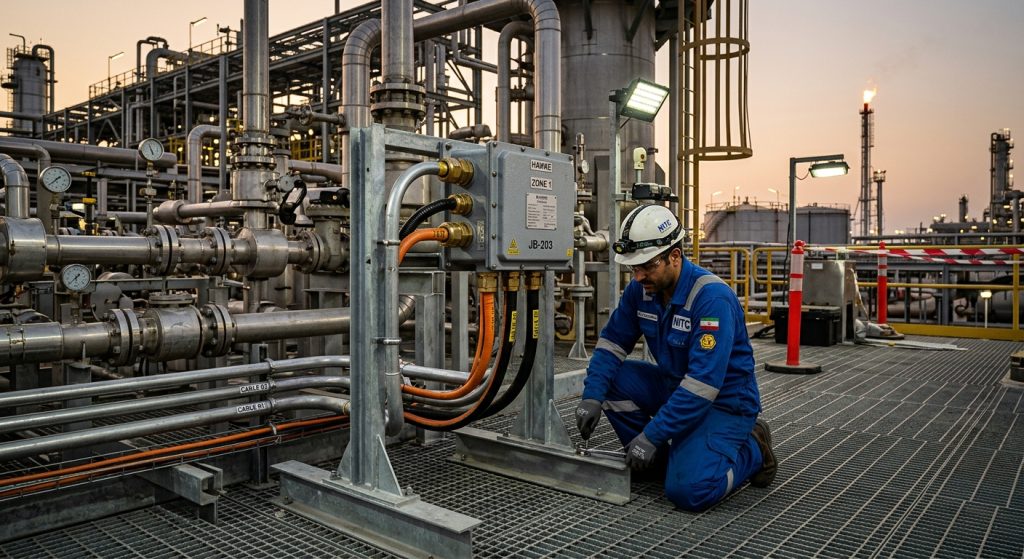

اهمیت استفاده از باکس ضد انفجار

در تأسیسات صنعتی مستعد خطر، تجهیزات الکتریکی، ترمینال‌های توزیع برق، سوئیچ‌ها و کنتاکتورها از اصلی‌ترین منابع تولید قوس الکتریکی (Arcing)، حرارت شدید و جرقه به شمار می‌روند. حتی یک جرقه‌ی کوچک ناشی از نوسان ولتاژ یا اتصال کوتاه می‌تواند منجر به فاجعه در اتمسفر انفجاری شود.

استفاده از باکس ضد انفجار (Explosion Proof Enclosure) علاوه بر تامین الزامات قانونی، مزایای فنی و اقتصادی زیر را برای واحدهای صنعتی به همراه دارد:

۱. ارتقای ایمنی فردی و محیط کار (Personnel & Workplace Safety)

بزرگ‌ترین هدف طراحی تجهیزات Ex، حفاظت از جان کارکنان و دارایی‌های فیزیکی است. باکس ضد انفجار با محصور کردن خطر در داخل بدنه خود، احتمال وقوع آتش‌سوزی‌های زنجیره‌ای و انفجارهای مخرب در پالایشگاه‌ها و سکوهای نفتی را به صفر نزدیک می‌کند.

۲. جلوگیری از انتقال شعله به محیط اطراف (Containment)

طراحی دقیق لبه‌ها و ساختار Flamepath در این باکس‌ها باعث می‌شود که شعله، گاز داغ و انرژی حاصل از انفزارهای احتمالی درون جعبه تقسیم، هنگام خروج خنک شده و توانایی مشتعل کردن گازها یا گردوغبار معلق در سایت را نداشته باشد.

۳. حفاظت از تجهیزات حساس در برابر عوامل محیطی (Environmental Protection)

باکس‌های ضد انفجار علاوه بر گواهی‌نامه‌های ضد انفجار (ATEX/IECEx)، معمولاً دارای درجه حفاظت نفوذ بالا (IP66 / IP67) هستند. این ویژگی باعث محافظت کامل از اتصالات برقی و بردها در برابر:

• نفوذ آب، رطوبت شدید و باران‌های اسیدی
• ورود گردوغبار، خاک و ذرات معلق
• گازهای خورنده نظیر H2S و بخارات اسیدی می‌شود.

۴. کاهش هزینه‌های عملیاتی و توقف خط تولید (Unplanned Downtime)

وقوع یک انفجار کوچک در یک جعبه تقسیم ساده می‌تواند کل خط تولید را متوقف کرده و هزینه‌های تعمیراتی سنگینی ایجاد کند. استفاده از باکس‌های استاندارد، استهلاک تجهیزات داخلی را کاهش داده و از صدمات ناشی از اتصال کوتاه جلوگیری می‌کند.

۵. مطابقت کامل با استانداردهای قانونی و الزامات HSE

سازمان‌های نظارتی و استانداردهای بین‌المللی نظیر OSHA، NFPA 70 (NEC) و کدهای HSE، استفاده از تجهیزات تأییدشده Ex را در مناطق خطرناک (Zone 1 ،Zone 0 و Zone 2) الزامی کرده‌اند. عدم استفاده از این تجهیزات منجر به جرایم سنگین قانونی و عدم صدور مجوزهای بهره‌برداری می‌شود.

۶. کاهش هزینه‌های بیمه صنعتی

شرکت‌های بیمه برای صدور بیمه‌نامه‌های مسئولیت و آتش‌سوزی در تأسیسات نفتی و شیمیایی، چک‌لیست‌های سخت‌گیرانه‌ای دارند. مجهز بودن سایت به تجهیزات ضد انفجار استاندارد، نرخ ریسک را کاهش داده و هزینه‌های حق بیمه را به شکل چشمگیری پایین می‌آورد.







نحوه عملکرد باکس ضد انفجار

مکانیسم عملکردی باکس ضد انفجار (Explosion Proof Box) بر پایه اصول فیزیک حرارت، دینامیک گازها و مهندسی مکانیک استوار است. برخلاف تصور عمومی، هدف اصلی این تجهیزات الزاماً غیرقابل نفوذ بودن در برابر گاز نیست، بلکه مهار و خنک‌سازی انرژی حاصل از انفجار درون‌محفظه‌ای است.

اگر به هر دلیلی گازهای قابل اشتعال موجود در اتمسفر محیط به درون باکس نفوذ کنند و بر اثر جرقه ترمینال‌ها یا قوس الکتریکی دچار اشتعال شوند، فرآیند ایمن‌سازی طی ۴ مرحله متوالی رخ می‌دهد:

1. محصور‌سازی اولیه شعله (Containment): به محض وقوع جرقه، انفجار کوچکی در فضای محصور داخل باکس رخ می‌دهد. ساختار صلب و یکپارچه بدنه، مانع از انتشار لحظه‌ای شعله به بیرون می‌شود.
2. تحمل شوک و فشار شدید (Pressure Resistance): ضخامت بالای بدنه و استحکام آلیاژ به کار رفته، فشار بالای حاصل از انبساط سریع گازها (تا چندین بار فشار) را کاملاً تحمل کرده و از متلاشی شدن یا ترک خوردن بدنه جلوگیری می‌کند.
3. افت دما در مسیر شعله (Flame Path): گازهای داغ و بافشار تنها یک راه برای خروج دارند: عبور از درزهای میکرومتری، لبه‌های دقیق ماشین‌کاری‌شده یا مسیرهای رزوه‌ای پیچ‌ها که به آن‌ها فلیم‌پث (Flame Path) گفته می‌شود.
4. خاموش شدن شعله پیش از خروج: سطح تماس وسیع فلز سرد در طول مسیر Flame Path، انرژی حرارتی گازهای خروجی را جذب می‌کند. با افت شدید دما به زیر نقطه اشتعال (Auto-Ignition Temperature)، شعله خفه شده و تنها گازی خنک و بی‌خطر به محیط بیرونی هدایت می‌شود.

انواع فلیم‌پث (Flame Path) در طراحی باکس ضد انفجار

مسیرهای خنک‌کننده شعله بسته به نوع ساختار و کاربرد باکس به چند روش مهندسی طراحی می‌شوند:

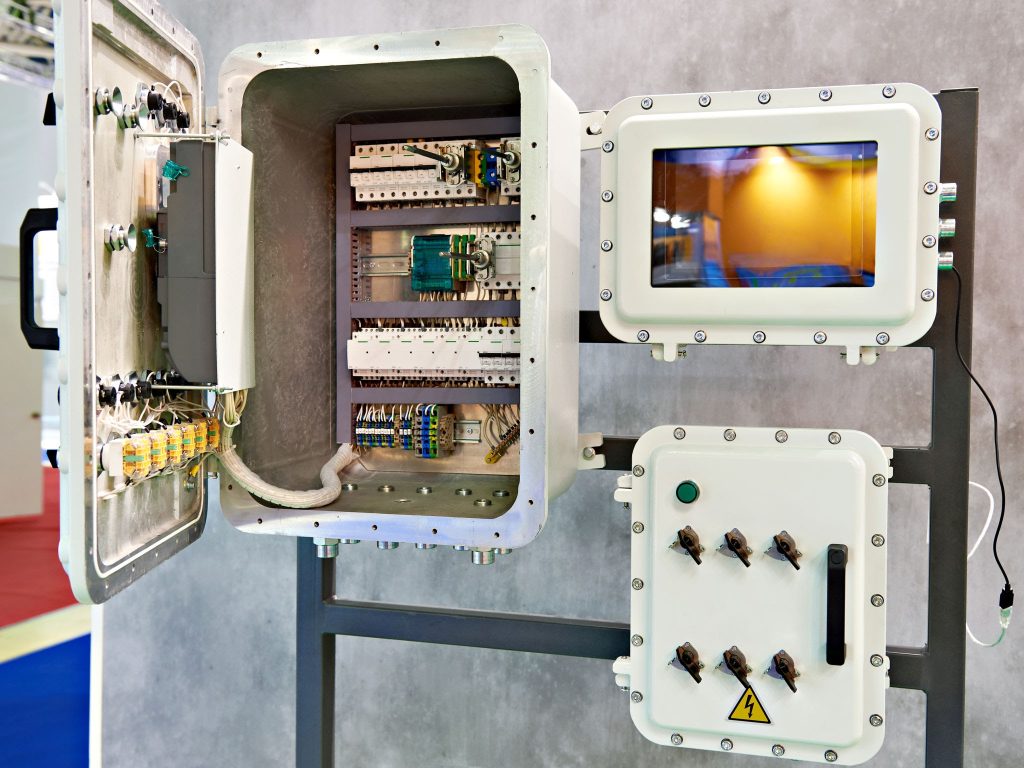

ساختار درزهای ماشین‌کاری‌شده (Flame Path) و نحوه مهار و خنک‌سازی شعله داخلی.





اجزای اصلی باکس ضد انفجار

یک باکس ضد انفجار استاندارد از قطعات مختلفی تشکیل شده است که هر یک نقش مهمی در مهار فشار، حفظ درجه حفاظت نفوذ (IP) و یکپارچگی ایمنی سیستم ایفا می‌کنند. شناخت این اجزا به انتخاب درست و نگهداری اصولی تجهیز کمک شایانی می‌کند:

۱. بدنه اصلی (Enclosure Body)

بدنه، شاسی و محفظه اصلی تجهیز است که تمام قطعات برقی درون آن قرار می‌گیرند.

• وظیفه: تحمل شوک فشاری ناشی از انفجار داخلی و جلوگبری از انتقال حرارت به اتمسفر بیرون.
• متریال‌های رایج: آلیاژ آلومینیوم کم‌مس (Copper-Free Aluminum)، استنلس استیل (316L) برای محیط‌های بسیار خورنده، و چدن یا رزین‌های مقاوم GRP.

۲. درپوش یا درب محفظه (Enclosure Cover)

درپوش بخش دستیابی به تجهیزات داخلی باکس است و همراه‌ با بدنه، مسیر شعله (Flamepath) را تشکیل می‌دهد.

• وظیفه: ایجاد سطح تماس ماشین‌کاری‌ شده جهت خنک‌سازی گازهای داغ خروجی و عایق‌بندی کامل محفظه.
• ویژگی فنی: در باکس‌های Ex d، لبه‌های درب کاملاً صاف و صیقلی ماشین‌کاری می‌شوند تا فاصله‌ای در حد چند میکرون (Flame Gap) ایجاد کنند.

۳. ترمینال‌ها و شینه‌های اتصال (Terminal Blocks)

ترمینال‌ها قطعات پایه داخل باکس هستند که سیم‌کشی و اتصالات برقی را برقرار می‌کنند.

• وظیفه: هدایت جریان برق، تقسیم سیگنال‌های ابزار دقیق و جلوگیری از جرقه‌زدن ناشی از سستی اتصالات.
• الزامات تخصصی: استفاده از ترمینال‌های ضد لرزش و مقاوم در برابر حرارت بالا (ترمینال‌های Ex e یا نسوز سرامیکی/پلی‌آمیدی).

۴. گلند ضد انفجار (Ex Cable Gland)

گلند ورودی کابل، یکی از حساس‌ترین قطعات در نگهداری استاندارد ضد انفجار است.

• وظیفه: آب‌بندی کامل ورودی کابل، جلوگیری از کشیده شدن کابل و مانع‌شدن از خروج شعله یا ورود گاز از محل ورود سیم‌ها.
• انواع: گلندهای آرموردار (Armoured) و بدون آرمور (Unarmoured) برنجی با روکش نیکل یا استیل.

۵. پیچ‌های قفل‌کننده و واشرها (Fasteners & Gaskets)

پیچ‌ها مسئول فشرده‌سازی دقیق درب روی بدنه برای حفظ فلیم‌پث و واشرها مسئول حفاظت محیطی هستند.

• پیچ‌ها: از جنس استیل ضدزنگ (Stainless Steel) جهت جلوگیری از زنگ‌زدگی و گیرپاژ در شرایط مرطوب.
• واشر آب‌بندی (O-Ring / Gasket): از جنس سیلیکون یا EPDM جهت تأمین درجه حفاظت نفوذ (IP66/IP67)؛ بدون اینکه بر عملکرد فلیم‌پث اثر منفی بگذارد.

۶. ترمینال ارت یا اتصال به زمین (Earthing Terminal)

وجود ترمینال ارت داخلی و خارجی روی بدنه باکس ضد انفجار کاملاً الزامی است.

• وظیفه: تخلیه جریانات نشتی، الکتریسیته ساکن و جلوگیری از ایجاد قوس الکتریکی خطرناک.



جدول خلاصه آناتومی و وظایف اجزای باکس ضد انفجار





انواع باکس ضد انفجار

یاکس‌های ضد انفجار را می‌توان از دو منظر کلیدی دسته‌بندی کرد: جنس بدنه (متریال) و نوع کاربرد عملیاتی در سایت صنعتی. انتخاب درست از میان این مدل‌ها مستقیماً بر طول عمر تجهیزات و ایمنی سایت تأثیر می‌گذارد.

۱. دسته‌بندی براساس جنس بدنه (Material Classification)

الف) باکس ضد انفجار آلومینیومی (Cast Aluminum Enclosure)

پرکاربردترین و رایج‌ترین نوع باکس در اکثر صنایع فرایندی، مدل‌های آلومینیومی هستند. این تجهیزات معمولاً از آلیاژ آلومینیوم بدون مس (Copper-Free Aluminum) ساخته می‌شوند تا در برابر خوردگی اتمسفری مقاوم باشند.

• مزایا: وزن سبک‌تر نسبت به چدن و استیل، هدایت حرارتی عالی، قیمت اقتصادی و قابلیت ماشین‌کاری راحت برای ایجاد ورودی‌های کابل.
• کاربرد: پالایشگاه‌های نفت و گاز، خطوط انتقال مواد، واحدهای پتروشیمی و صنایع داروسازی.

ب) باکس ضد انفجار استنلس استیل (Stainless Steel Enclosure)

این باکس‌ها که معمولاً از استیل 304 یا 316L ساخته می‌شوند، عالی‌ترین گزینه برای محیط‌های فوق‌العاده سخت، مرطوب و حاوی مواد خورنده هستند.

• مزایا: مقاومت بی‌نظیر در برابر خوردگی، مقاومت بالا در برابر بخارات اسیدی و نمک، طول عمر بسیار بالا و ظاهر زیبا و بهداشتی.
• کاربرد: سکوهای نفتی offshore، صنایع دریایی و کشتی‌سازی، پالایشگاه‌های ساحلی و صنایع غذایی-دارویی.

ج) باکس ضد انفجار چدنی (Cast Iron Enclosure)

باکس‌های چدنی سنگین‌ترین و مستحکم‌ترین نوع باکس ضد انفجار محسوب می‌شوند و برای محیط‌هایی که احتمال ضربات شدید مکانیکی وجود دارد طراحی شده‌اند.

• مزایا: استحکام مکانیکی فوق‌العاده بالا، تحمل فشار و ضربات سنگین، پایداری بالا در برابر لرزش‌های صنعتی.
• کاربرد: معادن زیرزمینی، کارخانجات سیمان، فولادسازی و صنایع سنگین.

د) باکس ضد انفجار کامپوزیتی / GRP (Glass-Reinforced Polyester)

باکس‌های GRP از پلی‌استر تقویت‌شده با الیاف شیشه ساخته می‌شوند و انتخابی بسیار مدرن و سبک برای محیط‌های خورنده به شمار می‌روند.

• مزایا: عایق کامل الکتریکی، وزن بسیار سبک، عدم زنگ‌زدگی و مقاومت بالا در برابر مواد شیمیایی و تابش آفتاب (UV).
• کاربرد: محیط‌های شیمیایی خورنده، تأسیسات تصفیه آب و فاضلاب و محیط‌های مرطوب صنعتی.



۲. دسته‌بندی براساس نوع کاربرد صنعتی (Application Classification)

الف) باکس ترمینالی ضد انفجار (Ex Terminal Junction Box)

این باکس‌ها صرفاً جهت انشعاب‌گیری، توزیع کابل‌ها و اتصال سیم‌کشی‌های برق در حوزه Zone 1 و Zone 2 استفاده می‌شوند. داخل این محفظه‌ها تنها ترمینال‌های استاندارد Ex قرار می‌گیرد و تجهیز الکترونیکی خاصی درون آن‌ها نصب نمی‌شود.

ب) باکس ابزار دقیق و کنترلی (Ex Control & Instrumentation Box)

این تجهیزات برای محصور کردن بردها، رله‌ها، منبع‌تغذیه، تجهیزات سیگنالینگ، سنسورها و نمایشگرها طراحی شده‌اند. هدف اصلی آن‌ها، ایزوله‌سازی مدارات حساس ابزار دقیق و جلوگیری از ارسال جرقه‌های احتمالی این تجهیزات به اتمسفر خطرناک اطراف است.

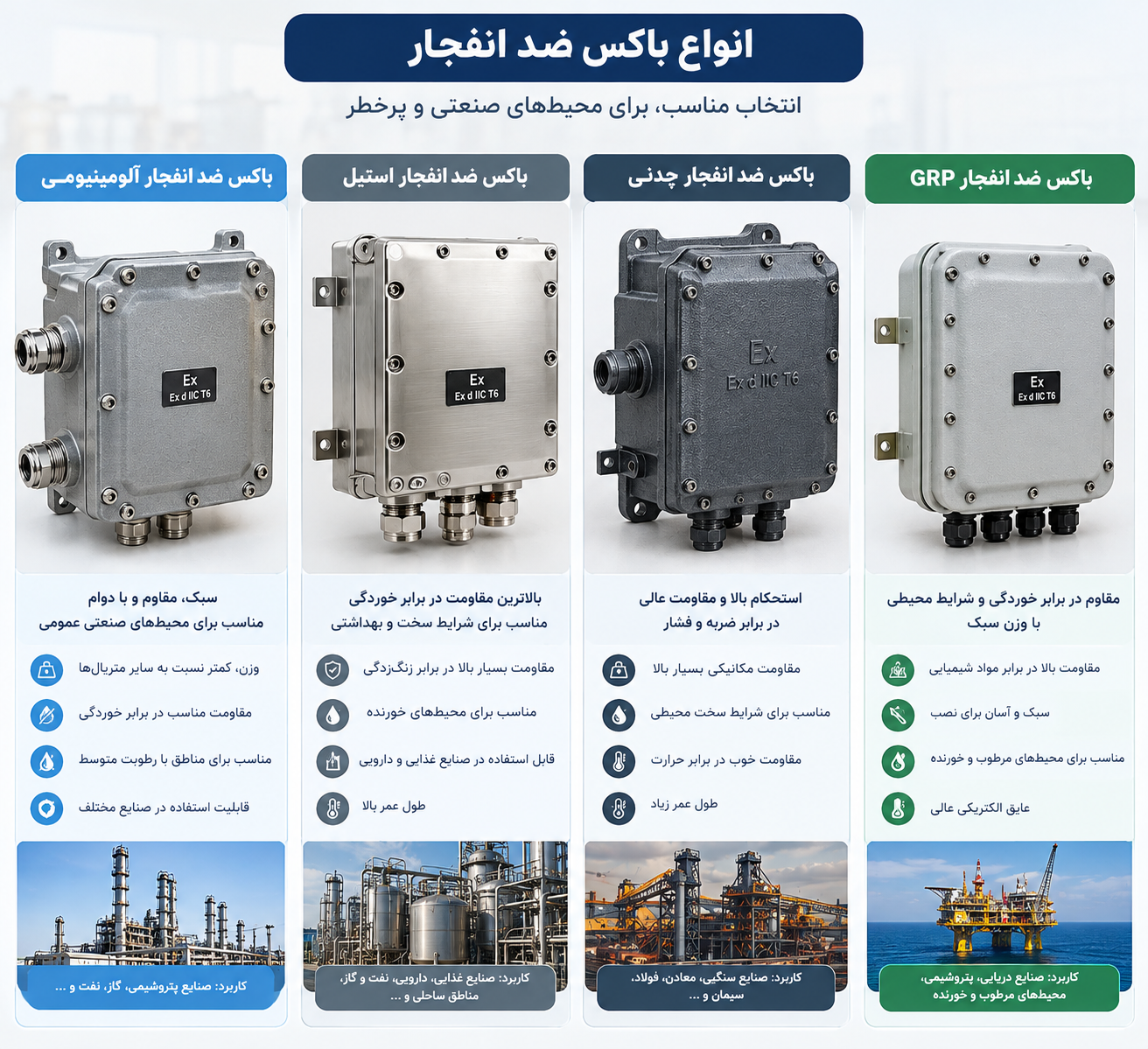

دسته‌بندی انواع باکس‌های ضد انفجار بر اساس جنس بدنه و نوع کاربرد صنعتی.





استانداردهای باکس ضد انفجار

انتخاب و خرید باکس ضد انفجار بدون بررسی گواهی‌نامه‌ها و پلاک استانداردهای آن کاملاً غیرقانونی و خطرناک است. تجهیزات ضد انفجار براساس جغرافیا و نوع پروتکل‌های ایمنی، توسط استانداردهای معتبر بین‌المللی ارزیابی و کدگذاری می‌شوند:

۱. استاندارد ATEX (اتحادیه اروپا)

این استاندارد الزامی برای تمامی تجهیزات مورد استفاده در اتمسفر انفجاری کشورهای اروپایی است و شامل دو دستورالعمل مجزا برای سازندگان و بهره‌برداران می‌شود.

• کدگذاری: تجهیزات دارای تاییدیه ATEX با علامت معروف [Ex] داخل یک شش‌ضلعی مشخص می‌شوند.
• دسته تجهیزات: تجهیزات را براساس درجه خطر محیط به دسته‌های Category 1 (خطر دائمی)، Category 2 (خطر احتمالی) و Category 3 (خطر نادر) تقسیم می‌کند.

۲. استاندارد IECEx (کمیته بین‌المللی الکتروتکنیک)

یک سیستم بین‌المللی یکپارچه برای تایید استانداردهای مربوط به تجهیزات فضاهای خطرناک است.

• مزیت اصلی: استاندارد IECEx تسهیل‌کننده تجارت جهانی است؛ یعنی اگر تجهیزی دارای گواهی IECEx باشد، در اکثر کشورهای جهان بدون نیاز به آزمایش مجدد پذیرفته می‌شود.
• تمرکز: تست و ارزیابی مستقیم کیفیت ساخت، فرآیند تولید و پلاک‌گذاری تجهیزات ضد انفجار.

۳. استاندارد NEC / CEC (آمریکای شمالی – آمریکا و کانادا)

کد ملی الکتریکی آمریکا (NEC 500 / NEC 505) سیستم استانداردی است که بیشتر در آمریکای شمالی و پروژه‌های تحت مدیریت شرکت‌های آمریکایی استفاده می‌شود.

• نحوه تقسیم‌بندی: برخلاف سیستم اروپایی که از مفهوم Zone استفاده می‌کند، سیستم کلاسیک NEC محیط را به Class (نوع ماده خطرناک) و Division (احتمال حضور خطر) تقسیم می‌کند.

۴. درجه حفاظت نفوذ (IP Rating)

درجه حفاظت نفوذ یا Ingress Protection به مقاومت بدنه باکس در برابر نفوذ اجسام صلب (گردوغبار) و سیالات (آب و رطوبت) اشاره دارد.

• الزام ضد انفجار: یک باکس ضد انفجار حتماً باید علاوه بر تاییدیه Ex، دارای درجه حفاظت IP65 ،IP66 یا IP67 باشد تا از ورود آب و گردوغبار به داخل فلیم‌پث و ترمینال‌ها جلوگیری شود.

جدول مقایسه سیستم زون‌بندی (ATEX / IECEx) با سیستم کلاس/دیویژن (NEC)



کاربرد باکس در صنایع

باکس‌های ضد انفجار در تمام فضاهایی که مثلث آتش (اکسیژن، ماده قابل اشتعال و منبع اشتعال/جرقه) امکان شکل‌گیری دارد، جزو الزامات اولیه مهندسی ایمنی محسوب می‌شوند. مهم‌ترین صنایع مصرف‌کننده این تجهیزات عبارت‌اند از:

۱. صنایع نفت، گاز و سکوهای Offshore

در سکوهای استخراج، دکل‌های حفاری و خطوط انتقال، همیشه ریسک نشت گازهای سبک و سنگین وجود دارد.

• کاربرد: حفاظت از اتصالات تابلوهای برق محل استخراج، جعبه تقسیم‌های روشنایی و ترمینال‌های سیگنالینگ.
• متریال پیشنهادی: استنلس استیل 316L (به دلیل مقاومت بالا در برابر رطوبت و نمک دریا).

۲. پالایشگاه‌ها و مخازن ذخیره‌سازی (Refineries & Tank Farms)

واحدهای تقطیر، هیدروکراکینگ و اطراف مخازن مایعات قابل اشتعال از پرخطرترین بخش‌های صنعتی هستند.

• کاربرد: اتصال تجهیزات ابزار دقیق مانند ترانسمیترهای فشار و سطح، سوئیچ‌ها و شیرهای برقی در Zone 1 و Zone 2.
• متریال پیشنهادی: آلومینیوم بدون مس (Copper-Free) یا استیل.

۳. مجتمع‌های پتروشیمی و صنایع شیمیایی

در این سایت‌ها، حضور بخارات اسیدی، خورنده و گازهای حاصل از واکنش‌های شیمیایی همزمان با خطر انفجار مطرح است.

• کاربرد: توزیع برق الکتروموتورها، پمپ‌های ضد انفجار و محصور کردن کارت‌های کنترلی.
• متریال پیشنهادی: باکس‌های کامپوزیتی GRP یا استنلس استیل.

۴. نیروگاه‌های برق (Power Plants)

در نیروگاه‌های گازی و سیکل ترکیبی، مخازن سوخت پشتیبان و ایستگاه‌های تقلیل فشار گاز نیازمند ایمنی بالا هستند.

• کاربرد: محافظت از مدارهای فرمان، سنسورهای حرارتی و کابل‌کشی‌های اصلی اتاق کنترل.
• متریال پیشنهادی: آلومینیوم دایکاست با پوشش رنگ اپوکسی.

۵. صنایع دریایی و کشتی‌سازی (Marine Industries)

اتاق‌های موتور کشتی‌ها، نفت‌کش‌ها و پایانه‌های بارگیری بندرگاهی با رطوبت و گازهای قابل اشتعال درگیر هستند.

• کاربرد: آب‌بندی اتصالات برقی و سیستم‌های ناوبری در برابر نفوذ آب دریا و اشتعال.
• متریال پیشنهادی: استیل 316L با درجه حفاظت IP67

۶. معادن زیرزمینی و کارخانجات سیمان و فولاد

در معادن زغال‌سنگ، گاز متان (CH4) و گردوغبار معلق زغال‌سنگ ریسک انفجار بسیار بالایی ایجاد می‌کنند.

• کاربرد: ایمن‌سازی سیستم‌های تهویه زیرزمینی، روشنایی تونل‌ها و ماشین‌آلات سنگین.
• متریال پیشنهادی: چدن سنگین یا آلومینیوم ضخیم.جدول خلاصه کاربردهای صنعتی باکس ضد انفجار



مزایای استفاده از باکس ضد انفجار

سرمایه‌گذاری روی باکس ضدانفجار (Explosion Proof Junction Box) تنها یک اقدام تشریفاتی یا الزام قانونی نیست؛ بلکه یک راهکار استراتژیک برای حفاظت از سرمایه‌های انسانی، مادی و تداوم تولید در واحدهای صنعتی به شمار می‌رود.

مهم‌ترین مزایای فنی، عملیاتی و ایمنی بهره‌گیری از این محفظه‌ها عبارت‌اند از:

۱. قابلیت کارکرد ایمن در زون‌های خطرناک (Zone 1 & Zone 2)

باکس‌های ضد انفجار استاندارد به‌گونه‌ای طراحی و تست شده‌اند که امکان نصب مستقیم در محیط‌های مستعد خطر، از جمله Zone 1 (احتمال حضور گاز قابل اشتعال در شرایط عادی) و Zone 2 (احتمال حضور نادر یا کوتاه‌مدت گاز) را بدون ایجاد ریسک اشتعال فراهم می‌سازند.

۲. مهار قطعی و جلوگیری از گسترش انفجار (Containment & Prevention)

برخلاف محفظه‌های معمولی، باکس Ex در صورت وقوع اتصال کوتاه، جرقه‌زدن ترمینال‌ها یا قوس الکتریکی، انفجار داخلی را مهار کرده و از سرایت انرژی، شعله و گازهای داغ به اتمسفر انفجاری بیرون جلوگیری می‌کند؛ در نتیجه احتمال بروز انفجارهای ثانویه و سراسری در سایت به صفر می‌رسد.

۳. کاهش خطرات جانی و ارتقای شاخص‌های HSE

حفاظت از جان کارکنان، تکنسین‌های برق و اپراتورهای سایت بالاترین اولویت در استانداردهای HSE است. استفاده از تجهیزات تاییدشده Ex، خطرات جانی ناشی از پرتاب ترکش، آتش‌سوزی‌های ناگهانی و انتشار گازهای سمی حین حادثه را کاملاً خنثی می‌سازد.

۴. حفاظت کامل از اتصالات برقی و بردها (Electrical & Signal Protection)

این محفظه‌ها با تثبیت ترمینال‌ها، ایجاد فضای ایزوله و جلوگیری از لرزش یا شل‌شدن سیم‌کشی‌ها، از مدارات سیگنالینگ ابزار دقیق و خطوط تغذیه برق در برابر نوسانات، اتصالی‌ها و آسیب‌های فیزیکی محافظت می‌کنند.

۵. مقاومت فوق‌العاده در برابر شرایط سخت محیطی (Environmental Resistance)

باکس‌های ضد انفجار علاوه بر مهار ایمنی Ex، به دلیل بهره‌گیری از درجه حفاظت نفوذ بالا (IP66/IP67) و متریال‌های مقاوم (مانند آلومینیوم دایکاست، استیل 316 و GRP)، در برابر عوامل زیر بسیار مقاوم هستند:

• نفوذ مستقیم آب، رطوبت شدید و باران‌های اسیدی
• گردوغبار، خاک و ذرات معلق صنعتی
• تابش اشعه ماوراء بنفش (UV) و نوسانات شدید دما (50- تا 60+ درجه سانتی‌گراد)
• بخارات خورنده، نمک دریا و مواد شیمیایی

۶. افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیرات

محیط‌های صنعتی آلوده و مرطوب باعث اکسیداسیون سریع اتصالات برقی می‌شوند. باکس‌های Ex با ایجاد یک محیط کاملاً آب‌بندی‌شده و ایزوله، استهلاک قطعات داخلی را کاهش داده و نیاز به بازرسی‌های مداوم یا تعویض زودهنگام تجهیزات را به حداقل می‌رسانند.

جدول جمع‌بندی مزایای باکس ضد انفجار



شاخص ارزیابی	عملکرد باکس ضد انفجار	اثر مستقیم در محیط صنعتی
ایمنی زون‌بندی	دارای تاییدیه کار در Zone 1 و Zone 2	امکان نصب مستقیم تجهیزات در مرکز خطر
کنترل حادثه	مهار شعله و خنک‌سازی گاز خروجی	جلوگیری از انفجارهای سراسری و زنجیره‌ای
ایمنی فردی	حذف ریسک پرتاب ترکش و آتش‌سوزی	حفاظت مطلق از جان اپراتورها و تکنسین‌ها
پایداری محیطی	درجه حفاظت IP66 / IP67 و ضد خوردگی	جلوگیری از نفوذ آب، گردوغبار و مواد اسیدی
اقتصاد پروژه	افزایش طول عمر اتصالات و کاهش استهلاک	کاهش هزینه‌های توقف خط و تعمیرات



نکات مهم در انتخاب باکس

انتخاب نادرست باکس ضد انفجار نه تنها موجب هدر رفت سرمایه می‌شود، بلکه می‌تواند ایمنی کل سایت صنعتی را به خطر اندازد. برای تجربه یک خرید موفق و مطابق با الزامات فنی پروژه، باید ۵ فاکتور حیاتی زیر به دقت ارزیابی شوند:

۱. تعیین زون عملیاتی و کلاس حفاظتی (Zone & Ex Protection Type)

نخستین قدم، مشخص کردن دقیق نقشه زون‌بندی (Hazardous Area Classification) محل نصب است:

• نوع زون: آیا باکس در Zone 1 (حضور احتمالی گاز) قرار می‌گیرد یا Zone 2 (حضور نادر گاز)؟
• نوع کد حفاظتی: بررسی کنید که پروژه به باکس با ساختار Ex d (ضد انفجار و مهارکننده شعله) نیاز دارد یا ساختار Ex e (ایمنی افزایش‌یافته) یا Ex ia (ایمنی ذاتی).
• گروه گازی (Gas Group): متناسب با نوع گاز موجود در محیط (مانند IIC برای هیدروژن یا IIB برای اتیلن)، گروه گازی مناسب انتخاب شود.

۲. انتخاب متریال بدنه متناسب با شرایط محیطی (Enclosure Material)

متریال باکس باید بر اساس میزان رطوبت، مواد خورنده و استرس‌های مکانیکی محیط انتخاب شود:

• آلومینیوم کم‌مس (Copper-Free Aluminum): عالی برای محیط‌های صنعتی عمومی، پالایشگاه‌ها و پروژه‌های با بودجه استاندارد.
• استنلس استیل (316L): الزامی برای سکوهای نفتی offshore، صنایع دریایی، محیط‌های حاوی بخارات اسیدی و H2S
• کامپوزیت (GRP): مناسب برای محیط‌های شیمیایی با رطوبت بالا و نیازمند وزن سبک.

۳. بررسی تعداد، سایز و جهت ورودی‌های کابل (Cable Entry & Glands)

یکی از خطاهای رایج در خرید، عدم تطابق سوراخ‌کاری‌های ورودی (Entries) با کابل‌کشی واقعی سایت است:

• تعداد و سایز رزوه: تعداد دقیق ورودی‌ها و نوع رزوه آن‌ها (مانند M20 ،M25 یا NPT 1/2″ ،NPT 3/4″) مشخص شود.
• گلند مناسب: حتماً از گلند ضد انفجار (Ex Gland) متناسب با نوع کابل (آرموردار یا بدون آرمور) استفاده شود.

۴. ابعاد داخلی و حجم فضای سیم‌کشی (Internal Dimensions & Volume)

باکس نباید بیش از حد کوچک یا بیش از حد بزرگ انتخاب شود:

• فضای ترمینال‌ها: ابعاد باید پاسخگوی تعداد ترمینال‌ها، شینه‌های ارت و شعاع خمیدگی کابل‌ها (Bending Radius) باشد.
• مدیریت حرارت (Heat Dissipation): در صورت قرارگیری تجهیزات الکترونیکی یا رله‌ها در داخل باکس Ex d، حجم داخلی باید به‌گونه‌ای باشد که حرارت تولیدی باعث داغ شدن بیش از حد محفظه نشود.

۵. اصالت گواهی‌نامه‌ها و استانداردهای ضد انفجار (Certifications)

وجود پلاک فلزی استاندارد روی بدنه باکس کاملاً الزامی است. حتماً موارد زیر را روی پلاک بررسی کنید:

• نشان‌های معتبر: وجود تاییدیه‌های ATEX یا IECEx از مراجع ذی‌صلاح (Notified Bodies) مانند TUV ،Nemko یا DEKRA.
• درجه حفاظت نفوذ: حداقل درجه حفاظت IP66 برای اطمینان از عدم نفوذ آب و گردوغبار.
• کلاس دمایی (Temperature Class): بررسی کلاس دمایی تجهیز (مانند T6 یا T5) متناسب با نقطه اشتعال گازهای موجود در سایت.

جدول چک‌لیست سریع خرید باکس ضد انفجار



پارامتر فنی	سوال ارزیابی	نحوه تصمیم‌گیری
زون خطر	محل دقیق نصب کجاست؟	Zone 1 ➔ نیازمند Ex d یا Ex e / Zone 2 ➔ نیازمند Ex nA یا Ex e
محیط شیمیایی	آیا بخارات اسیدی یا نمک وجود دارد؟	بله ➔ استیل 316L یا GRP / خیر ➔ آلومینیوم دایکاست
ورودی کابل	سایز و نوع رزوه‌ها چیست؟	رزوه метیک (Metric) یا NPT به همراه گلند Ex استاندارد
درجه حفاظت	آیا خطر پاشش مستقیم آب وجود دارد؟	انتخاب درجه حفاظت IP66 یا IP67
گواهی‌نامه	آیا پلاک معتبر Ex دارد؟	کنترل کد ATEX/IECEx و کلاس دمایی (T1 تا T6) روی بدنه



بررسی فاکتورهای فنی و ابعادی جهت انتخاب بهینه باکس ضد انفجار.





برندهای معتبر باکس

به دلیل حساسیت بالای ایمنی در محیط‌های مستعد انفجار، انتخاب باکس از برندهای صاحب‌نام و دارای تاییدیه‌های معتبر بین‌المللی اهمیت حیاتی دارد. در ادامه، مطرح‌ترین و پرکاربردترین برندهای جهانی که در پروژه‌های نفت، گاز و پتروشیمی ایران نیز سابقه درخشانی دارند معرفی شده‌اند:

۱. برند واروم (Warom Technology)

شرکت Warom یکی از بزرگ‌ترین و شناخته‌شده‌ترین تولیدکنندگان تجهیزات ضد انفجار در سطح جهان است که سهم بازار بسیار بالایی در پروژه‌های صنعتی ایران دارد.

• کشور سازنده: چین (تحت تاییدیه‌های بین‌المللی)
• ویژگی‌های برجسته: تنوع بی‌نظیر در مدل‌های آلومینیومی، استیل و GRP، کیفیت ساخت بالا، اخذ تاییدیه‌های معتبر ATEX و IECEx و قیمت بسیار رقابتی و مقرون‌به‌صرفه.

۲. برند کورتم (Cortem Group)

گروه Cortem ایتالیا یکی از معتبرترین برندهای اروپایی در حوزه طراحی و ساخت تجهیزات Ex برای صنایع فرآیندی، سکوهای دریایی و پتروشیمی‌ها است.

• کشور سازنده: ایتالیا
• ویژگی‌های برجسته: استفاده از آلیاژ آلومینیوم فوق‌العاده باکیفیت (Copper-Free)، ماشین‌کاری استثنایی فلیم‌پث‌ها، طول عمر بسیار بالا و حضور گسترده در AVL شرکت‌های بزرگ نفتی ایران.

۳. برند ایتون کروس هایندز (Eaton Crouse-Hinds)

مجموعه Crouse-Hinds زیرمجموعه کمپانی عظیم Eaton، از پیشگامان سنتی و قدرتمند ساخت تجهیزات ضد انفجار در جهان محسوب می‌شود.

• کشور سازنده: آمریکا / آلمان
• ویژگی‌های برجسته: استانداردهای فوق‌العاده سخت‌گیرانه، دوام مکانیکی بی‌نظیر، قابلیت کارکرد در شرایط محیطی بسیار سخت و پشتیبانی کامل از استانداردهای NEC و ATEX.

۴. برند بارتک (BARTEC)

کمپانی BARTEC آلمان یکی از شناخته‌شده‌ترین متخصصان ایمنی صنعتی و اتوماسیون در محیط‌های خطرناک است.

• کشور سازنده: آلمان
• ویژگی‌های برجسته: ساخت باکس‌های کامپوزیتی (GRP) و استیل با بالاترین دقت مهندسی، قابلیت سفارشی‌سازی ابعاد و چیدمان ترمینال‌ها، و ایمنی صددرصدی در سخت‌ترین زون‌های عملیاتی.

۵. برند پپرل اند فوکس (Pepperl+Fuchs)

شرکت Pepperl+Fuchs (P+F) نامی آشنا و رهبر بازار در زمینه تولید تجهیزات ابزار دقیق، سنسورها و سیستم‌های حفاظتی Ex است.

• کشور سازنده: آلمان
• ویژگی‌های برجسته: تخصص ویژه در تولید باکس‌های ابزار دقیق و سیستم‌های پُرژ (Purge & Pressurized Enclosures)، کیفیت ساخت پریمیوم و انطباق کامل با سیستم‌های کنترل صنعتی (DCS/PLC).

جدول مقایسه جامع برندهای مطرح باکس ضد انفجار



نام برند	کشور سازنده	متریال‌های غالب	شاخص قیمت	رده کیفی و محبوبیت
واروم (Warom)	چین	آلومینیوم / GRP / استیل	اقتصادی و مقرون‌به‌صرفه	محبوبیت بسیار بالا در بازار ایران
کورتم (Cortem)	ایتالیا	آلومینیوم کم‌مس / استیل 316	متوسط تا بالا	کیفیت فوق‌العاده و تاییدشده در AVL
کروس هایندز (Crouse-Hinds)	آمریکا / آلمان	آلومینیوم ضخیم / چدن / استیل	پریمیوم (گران)	دوام فوق‌العاده در صنایع سنگین
بارتک (BARTEC)	آلمان	GRP / استنلس استیل	پریمیوم	ساخت تخصصی باکس‌های GRP و Ex e
پپرل اند فوکس (P+F)	آلمان	استیل 316L / آلومینیوم	پریمیوم	انتخاب اول پروژه‌های ابزار دقیق و کنترل





سوالات متداول

۱. باکس ضد انفجار (Explosion Proof Junction Box) چیست؟

باکس ضد انفجار یک محفظه فلزی یا کامپوزیتی مقاوم است که برای محصور کردن اتصالات برقی، ترمینال‌ها و تجهیزات ابزار دقیق در محیط‌های خطرناک طراحی شده تا مانع از خروج جرقه، شعله و گازهای داغ به اتمسفر قابل اشتعال بیرون شود.

۲. اصلی‌ترین تفاوت باکس معمولی با باکس ضد انفجار چیست؟

باکس معمولی (حتی با IP68) صرفاً از ورود آب و گردوغبار به داخل جلوگیری می‌کند، اما اگر داخل آن جرقه‌ای رخ دهد متلاشی شده و محیط بیرون را به آتش می‌کشد. در مقابل، باکس ضد انفجار توانایی مهار فشار انفجار داخلی و خنک‌سازی گازهای خروجی از طریق مسیر شعله (Flamepath) را دارد.

۳. مهم‌ترین استانداردهای بین‌المللی باکس ضد انفجار کدام‌اند؟

استانداردهای ATEX (اتحادیه اروپا)، IECEx (کمیته بین‌المللی الکتروتکنیک) و NEC (کد ملی الکتریک آمریکا) معتبرترین و الزامی‌ترین تاییدیه‌های ضد انفجار در سراسر جهان به شمار می‌روند.

۴. آیا باکس ضد انفجار، قابلیت ضد آب بودن (IP Rating) نیز دارد؟

بله. بیشتر باکس‌های ضد انفجار استاندارد علاوه بر تاییدیه Ex، دارای درجه حفاظت IP65، IP66 یا IP67 هستند و در برابر نفوذ مستقیم آب، رطوبت شديد و باران‌های صنعتی کاملاً مقاوم‌اند.

۵. بهترین جنس و متریال بدنه برای خرید باکس ضد انفجار چیست؟

انتخاب متریال کاملاً به محیط نصب بستگی دارد: آلومینیوم کم‌مس (Copper-Free) برای پالایشگاه‌ها و صنایع عمومی با قیمت اقتصادی مناسب است؛ استنلس استیل 316L برای محیط‌های شدیداً خورنده و سکوهای دریایی الزامی است؛ و GRP (کامپوزیت) برای محیط‌های مرطوب و اسیدی بهترین گزینه محسوب می‌شود.

۶. تفاوت کد حفاظتی Ex d و Ex e در باکس ضد انفجار چیست؟

باکس Ex d (Flameproof) توانایی مهار و خنک‌سازی کامل انفجار درون‌محفظه‌ای را دارد و برای تجهیزات جرقه‌زا استفاده می‌شود. اما باکس Ex e (Increased Safety) از بروز هرگونه جرقه یا دمای داغ در داخل باکس جلوگیری می‌کند و برای ترمینال‌ها و انشعابات ساده کاربرد دارد.

۷. آیا می‌توان ورودی‌های کابل (سوراخ‌کاری‌های روی باکس) را در سایت دستکاری نمود؟

خیر. هرگونه ایجاد سوراخ یا رزوه غیرتخصصی در سایت عملیاتی باعث از بین رفتن استاندارد ضد انفجار (Ex Certification) و ابطال گواهی‌نامه باکس می‌شود. تمامی ورودی‌ها باید طبق نقشه و در کارخانه سازنده با دقت ماشین‌کاری شوند.

۸. هنگام نصب باکس ضد انفجار استفاده از چه نوع گلندی الزامی است؟

حتماً باید از گلند ضد انفجار (Ex Gland) متناسب با نوع کابل (آرموردار یا بدون آرمور) و هم‌جنس یا هم‌خوان با رزوه ورودی باکس (Metric یا NPT) استفاده شود تا ایمنی محفظه مخدوش نگردد.



جمع‌بندی

باکس ضد انفجار (Explosion Proof Box) شریان حیاتی ایمنی در تاسیسات الکتریکی و سیستم‌های ابزار دقیق صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و خطوط تولید شیمیایی است. استفاده از این تجهیز نه تنها یک الزام سخت‌گیرانه از سوی سازمان‌های نظارتی و استانداردهای HSE محسوب می‌شود، بلکه ضامن سلامت جانی اپراتورها، جلوگیری از خسارات مالی میلیارد‌ تومانی و تضمین تداوم تولید در سایت‌های صنعتی است.انتخاب صحیح این محصول نیازمند بررسی دقیق فاکتورهایی نظیر زون خطر (Zone 1 / Zone 2)، گروه گازی، متریال بدنه (آلومینیوم، استیل یا GRP)، درجه حفاظت IP و تعداد ورودی‌های کابل است.



مشاوره تخصصی و تامین باکس ضد انفجار در ویهان پالایش

شرکت ویهان پالایش به عنوان مرجع تخصصی تامین تجهیزات ابزار دقیق و برق صنعتی ضد انفجار، آماده ارائه خدمات فنی و بازرگانی به پروژه‌های صنعتی سراسر کشور می‌باشد. عرضه انواع باکس و جعبه تقسیم ضد انفجار از برندهای معتبر بین‌المللی (Warom ،Cortem ،Eaton Crouse-Hinds ،BARTEC و P+F) و همچنین تطبیق مشخصات فنی باکس با نیازمندی‌های زون‌بندی و مدارک مهندسی پروژه شما و ارائه تجهیزات دارای گواهی‌نامه‌های معتبر ATEX و IECEx از خدمات این شرکت است.

برای دریافت مشاوره تخصصی، کاتالوگ فنی و استعلام قیمت روز انواع باکس ضد انفجار، همین امروز با کارشناسان ما تماس بگیرید.



منابع و استانداردهای مرجع بین‌المللی

برای مطالعه بیشتر درباره اصول مهندسی، ایمنی، کدهای حفاظتی و استانداردهای فنی تجهیزات و باکس‌های ضد انفجار، می‌توانید از منابع مرجع و رسمی زیر استفاده کنید:

دستورالعمل و استانداردهای تجهیزات ضد انفجار اروپا (ATEX Directive)

سیستم بین‌المللی گواهی‌نامه‌های تجهیزات اتمسفر انفجاری (IECEx Official Portal)

راهنمای جامع ایمنی در اتمسفرهای خطرناک و کدهای NFPA 70/NEC (OSHA Hazardous Locations)

پورتال رسمی محصولات و تجهیزات ضد انفجار کروس هایندز (Eaton Crouse-Hinds Products)
