راهنمای جامع عملکرد، مزایا و معایب انواع شیر فشار شکن
در بسیاری از فرآیندهای صنعتی، استفاده از شیر فشار شکن برای کنترل فشار سیالات یکی از مهم‌ترین عوامل حفظ ایمنی، افزایش راندمان و جلوگیری از آسیب به تجهیزات محسوب می‌شود. افزایش یا نوسان فشار می‌تواند موجب کاهش عمر تجهیزات، افزایش هزینه‌های تعمیرات، توقف فرایند و حتی بروز حوادث ایمنی شود. به همین دلیل، استفاده از تجهیزاتی که فشار را در محدوده‌ای ایمن و پایدار نگه دارند، نقش کلیدی در بهره‌برداری مطمئن از سیستم‌های صنعتی دارد.
یکی از مهم‌ترین تجهیزات مورد استفاده در این زمینه، شیر فشار شکن یا Pressure Reducing Valve (PRV) است. این تجهیز فشار بالای ورودی را کاهش داده و فشار خروجی را در مقدار تنظیم‌شده و ثابت حفظ می‌کند. عملکرد شیر فشار شکن معمولاً بدون نیاز به منبع انرژی خارجی و تنها با استفاده از انرژی فشار سیال انجام می‌شود؛ به همین دلیل، این تجهیز راهکاری اقتصادی، مطمئن و پرکاربرد برای سیستم‌های فرایندی محسوب می‌شود.
امروزه انواع شیر تنظیم فشار در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، صنایع دارویی، تأسیسات آب و بخار و بسیاری از فرایندهای صنعتی دیگر استفاده می‌شوند. انتخاب صحیح این تجهیز تأثیر مستقیمی بر پایداری فشار، کاهش استهلاک تجهیزات، بهبود کیفیت فرایند و افزایش ایمنی سیستم دارد.
در این مقاله، به‌صورت جامع با شیر فشار شکن، اصول عملکرد آن، اجزای اصلی، انواع مختلف، کاربردهای صنعتی، مزایا و محدودیت‌ها و همچنین نکات مهم در انتخاب و بهره‌برداری از Pressure Reducing Valve آشنا خواهیم شد تا بتوانید مناسب‌ترین گزینه را برای سیستم صنعتی خود انتخاب کنید.

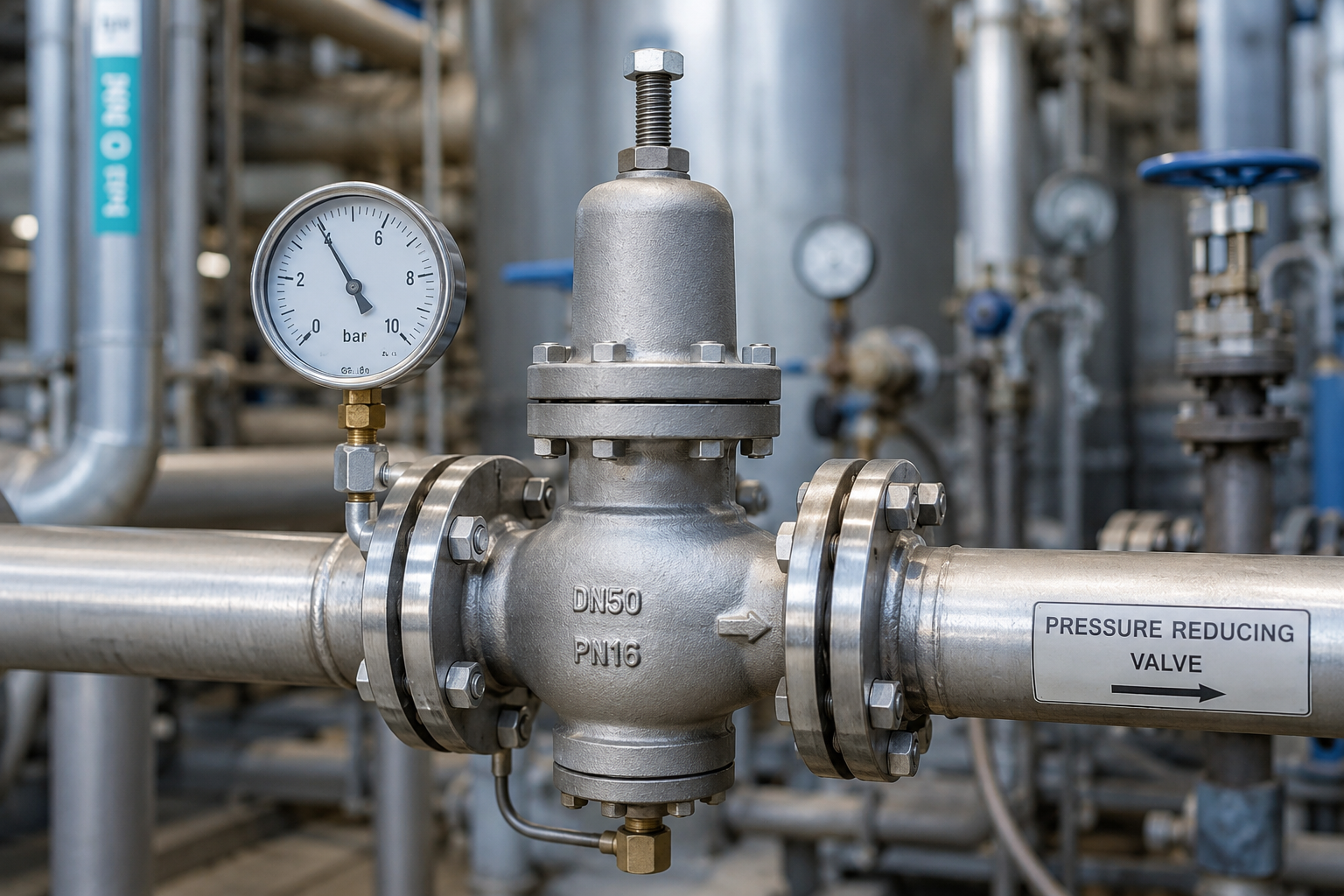

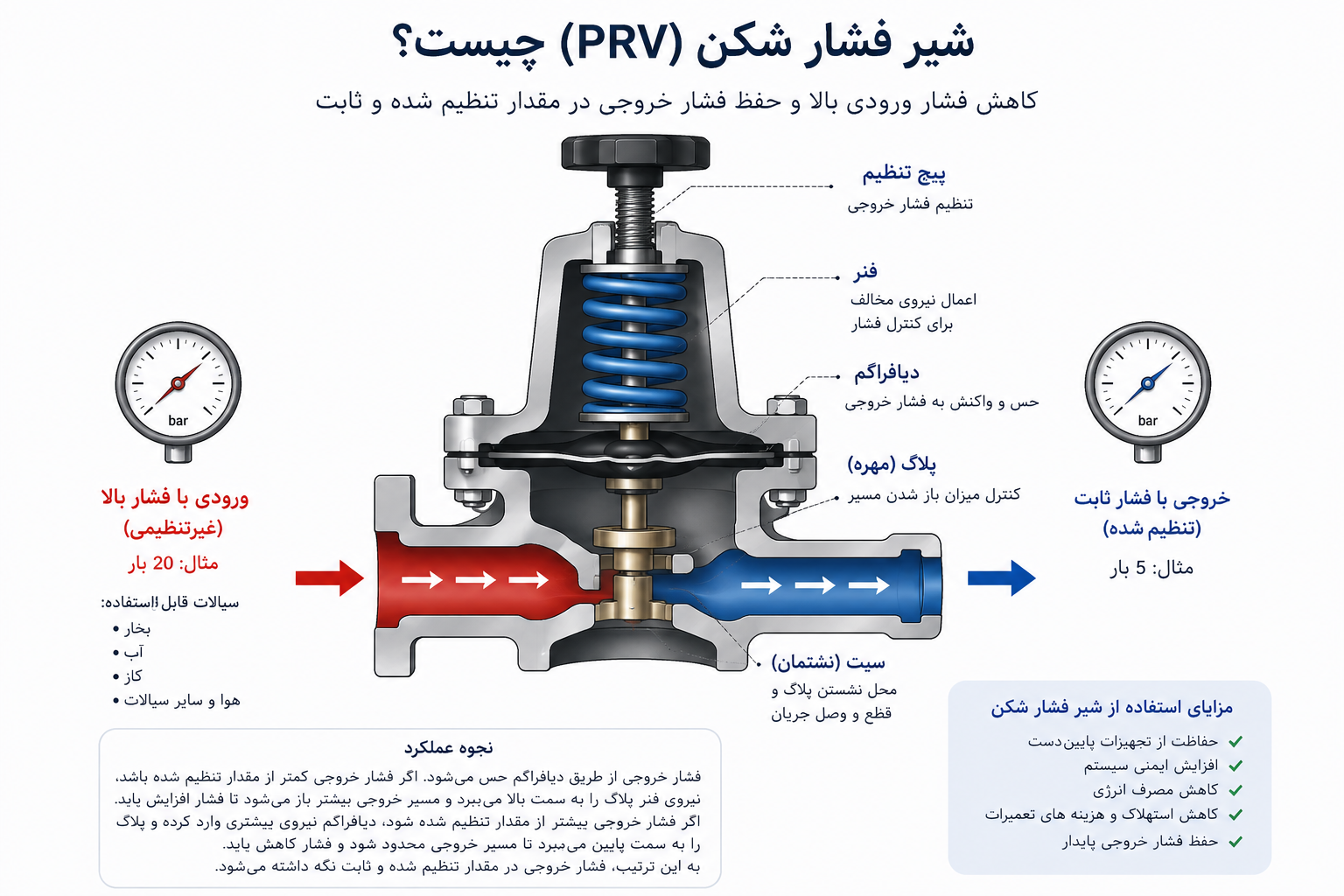

شیر فشار شکن چیست؟
شیر فشار شکن یا Pressure Reducing Valve (PRV) تجهیزی مکانیکی برای کاهش فشار سیال و حفظ فشار خروجی در یک مقدار مشخص و پایدار است. این تجهیز فشار بالای ورودی را دریافت کرده و آن را به فشار پایین‌تر و کنترل‌شده تبدیل می‌کند تا تجهیزات پایین‌دست در شرایط ایمن و استاندارد کار کنند.
به بیان ساده، هرگاه فشار موجود در خط لوله بیشتر از فشار موردنیاز مصرف‌کننده باشد، شیر فشار شکن به‌طور خودکار فشار را کاهش داده و مقدار خروجی را ثابت نگه می‌دارد.
برای مثال، فرض کنید فشار بخار در خط اصلی یک واحد صنعتی 20 بار باشد، در حالی که تجهیزات مصرف‌کننده مانند مبدل حرارتی یا دستگاه فرایندی تنها به 5 بار فشار نیاز داشته باشند. در این شرایط، شیر فشار شکن فشار را از 20 بار به 5 بار کاهش داده و با تغییرات فشار ورودی نیز سعی می‌کند فشار خروجی را در همان محدوده تنظیم‌شده حفظ کند.
یکی از وظایف مهم شیر تنظیم فشار، محافظت از تجهیزات پایین‌دست در برابر افزایش ناگهانی فشار است. افزایش فشار می‌تواند باعث نشتی، آسیب به آب‌بندها، خرابی تجهیزات حساس و کاهش عمر سیستم شود. استفاده از شیر فشار شکن مناسب، پایداری فشار، ایمنی فرایند و قابلیت اطمینان سیستم را به‌طور قابل‌توجهی افزایش می‌دهد.
این تجهیزات در خطوط بخار، آب، گاز و بسیاری از سیالات صنعتی به‌عنوان یکی از اجزای اصلی سیستم کنترل فشار به کار می‌روند و نقش مهمی در بهره‌برداری ایمن و اقتصادی از تأسیسات صنعتی دارند.

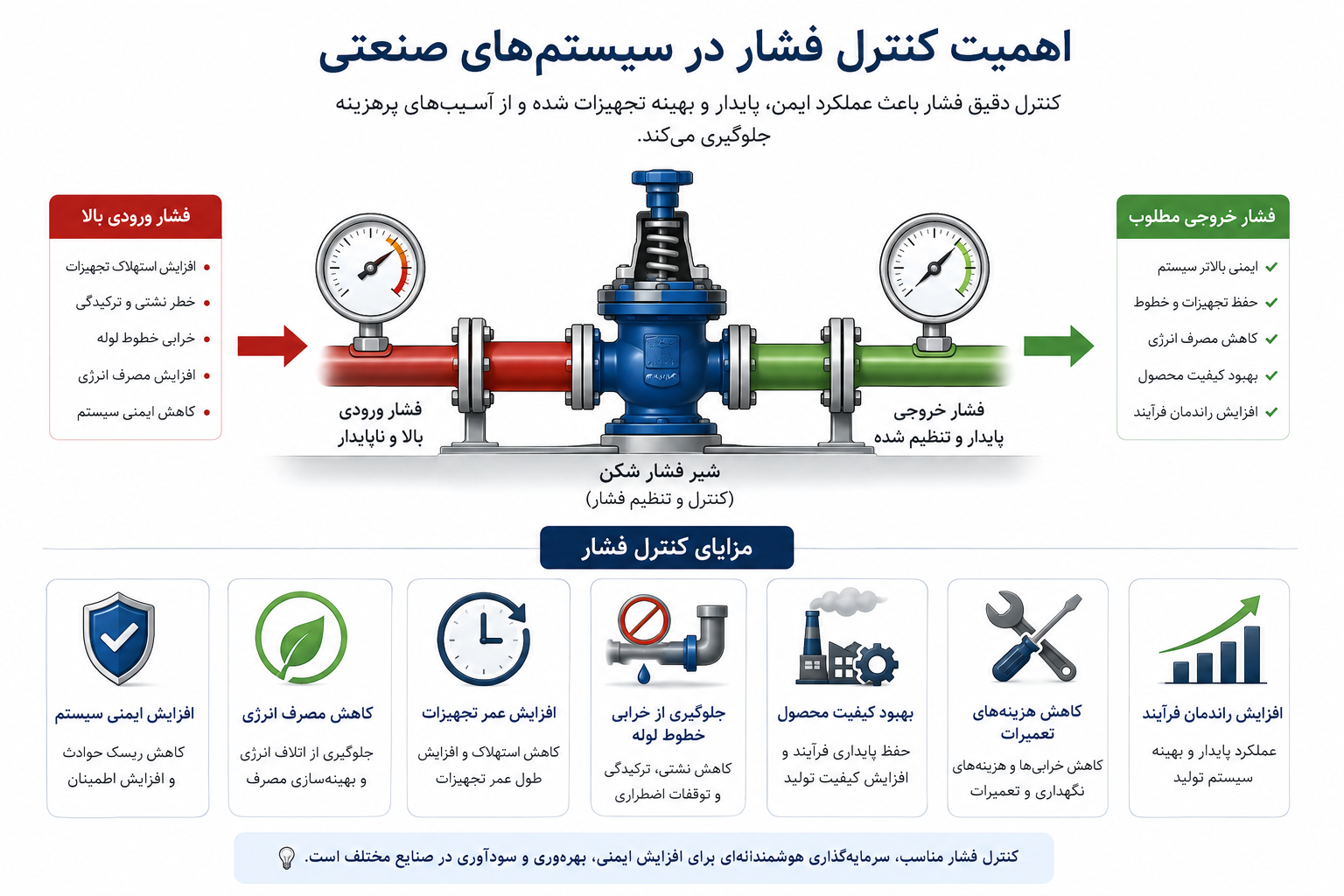

اهمیت کنترل فشار در سیستم‌های صنعتی
کنترل فشار صنعتی یکی از الزامات اصلی بهره‌برداری ایمن و پایدار از تجهیزات فرایندی است. فشار در بسیاری از سیستم‌های صنعتی مانند خطوط بخار، شبکه‌های آب صنعتی، سیستم‌های گاز، مبدل‌های حرارتی و واحدهای پتروشیمی به‌عنوان یک پارامتر حیاتی شناخته می‌شود. هرگونه افزایش یا کاهش غیرمجاز فشار می‌تواند عملکرد کل فرایند را تحت تأثیر قرار دهد.
اگر فشار از محدوده طراحی‌شده تجهیزات فراتر رود، احتمال آسیب به شیرآلات، خطوط لوله، آب‌بندها، مبدل‌های حرارتی و سایر تجهیزات فرایندی افزایش می‌یابد. در مقابل، افت بیش از حد فشار ممکن است باعث کاهش دبی، اختلال در انتقال حرارت، ناپایداری فرایند و کاهش راندمان تولید شود. به همین دلیل، حفظ فشار در محدوده طراحی‌شده برای عملکرد مطمئن سیستم ضروری است.
استفاده از تجهیزات مناسب کنترل فشار مزایای متعددی به همراه دارد:
- افزایش ایمنی سیستم و کاهش ریسک حوادث فرایندی
- کاهش مصرف انرژی و بهبود بهره‌وری تجهیزات
- افزایش عمر مفید شیرآلات، پمپ‌ها و خطوط لوله
- جلوگیری از نشتی و خرابی تجهیزات پایین‌دست
- بهبود کیفیت محصول نهایی در فرایندهای حساس
- کاهش هزینه‌های تعمیرات و توقفات اضطراری
- افزایش پایداری و راندمان فرایند تولید
برای مثال، در یک شبکه بخار صنعتی، نوسان فشار می‌تواند باعث عملکرد نامناسب مبدل حرارتی و کاهش کیفیت محصول شود. استفاده از شیر فشار شکن (Pressure Reducing Valve) فشار بخار را در محدوده تنظیم‌شده نگه داشته و از بروز این مشکلات جلوگیری می‌کند.
به همین دلیل، شیر تنظیم فشار و سایر تجهیزات کنترل فشار به یکی از اجزای ضروری بسیاری از واحدهای صنعتی، نیروگاهی، نفت و گاز و تأسیسات فرایندی تبدیل شده‌اند.

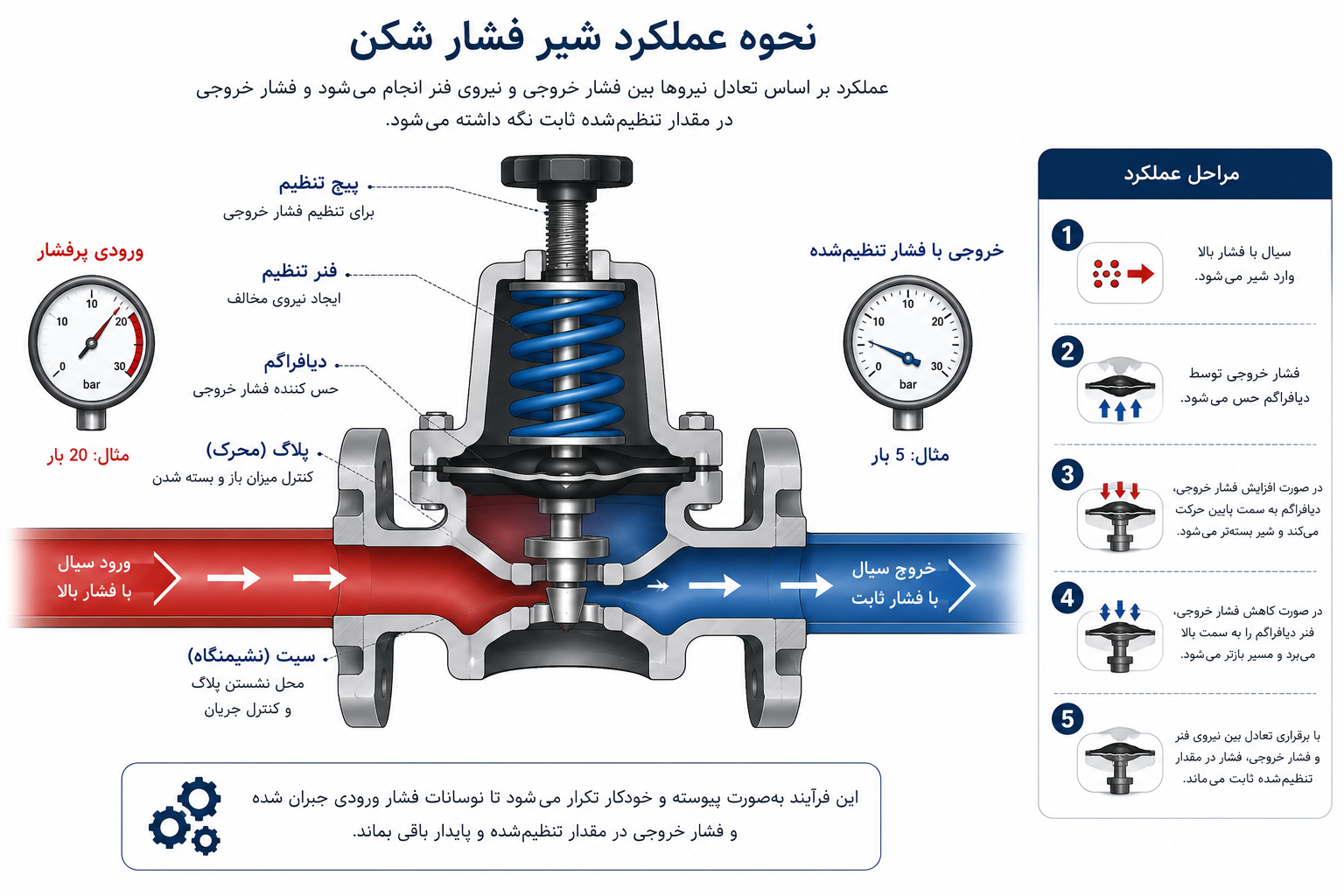

نحوه عملکرد شیر فشار شکن
عملکرد شیر فشار شکن (Pressure Reducing Valve) بر اساس اصل تعادل نیروها انجام می‌شود. در این تجهیز، نیروی ناشی از فشار خروجی سیال با نیروی فنر تنظیم‌کننده یا مجموعه دیافراگم مقایسه می‌شود و موقعیت پلاگ (Plug) نسبت به سیت (Seat) بر اساس این تعادل تغییر می‌کند. هدف از این فرآیند، حفظ فشار خروجی در مقدار تنظیم‌شده حتی در صورت تغییر فشار ورودی یا دبی مصرفی است.
مراحل عملکرد شیر فشار شکن
- ورود سیال پرفشار: سیال با فشار بالا وارد بدنه شیر شده و به سمت ناحیه کنترل فشار هدایت می‌شود.
- حس فشار خروجی: فشار خروجی توسط دیافراگم یا در مدل‌های پایلوت‌دار توسط پایلوت حس می‌شود.
- افزایش فشار خروجی: اگر فشار خروجی از مقدار تنظیم‌شده بیشتر شود، نیروی وارد بر دیافراگم افزایش یافته و پلاگ به سمت بسته شدن حرکت می‌کند؛ در نتیجه سطح عبور سیال کاهش می‌یابد.
- کاهش فشار خروجی: اگر فشار خروجی کمتر از مقدار تنظیم‌شده باشد، نیروی فنر غالب شده و پلاگ بازتر می‌شود تا دبی بیشتری عبور کند.
- تثبیت فشار خروجی: با برقراری تعادل بین نیروی فنر و فشار خروجی، شیر در موقعیتی پایدار قرار گرفته و فشار خروجی در مقدار تنظیم‌شده حفظ می‌شود.
این فرآیند به صورت پیوسته و خودکار تکرار می‌شود؛ بنابراین شیر فشار شکن می‌تواند نوسانات فشار ورودی را جبران کرده و فشار خروجی را در محدوده مطلوب نگه دارد.
برای مثال، اگر فشار ورودی بخار از 20 بار به 16 بار کاهش یابد، شیر فشار شکن با تغییر موقعیت داخلی خود سعی می‌کند فشار خروجی را همچنان در حدود 5 بار ثابت نگه دارد. این ویژگی باعث می‌شود تجهیزات پایین دست مانند مبدل‌های حرارتی، خطوط بخار و دستگاه‌های فرایندی در شرایط پایدار و ایمن کار کنند.
به همین دلیل، شیر تنظیم فشار یکی از اجزای اصلی سیستم‌های کنترل فشار در صنایع بخار، آب، گاز و سایر فرایندهای صنعتی محسوب می‌شود.

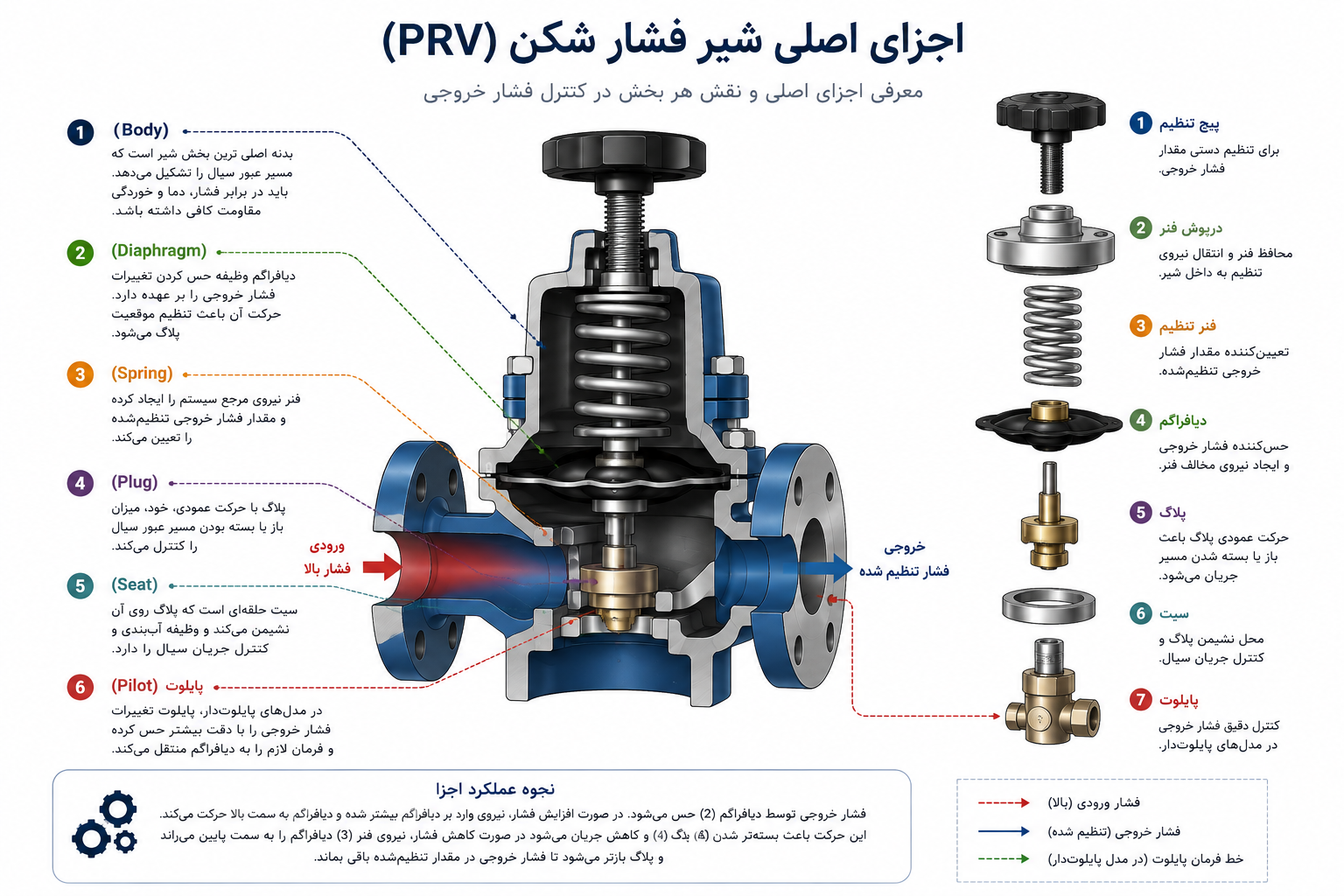

اجزای اصلی این تجهیز
شیر فشار شکن از چند جزء اصلی تشکیل شده است که هر یک نقش مهمی در کنترل فشار سیال و پایداری عملکرد سیستم دارند. آشنایی با این اجزا به انتخاب صحیح، نگهداری مناسب و عیب‌یابی تجهیزات کمک می‌کند.
بدنه (Body)
بدنه اصلی‌ترین بخش شیر است و مسیر عبور سیال را تشکیل می‌دهد. این قطعه باید در برابر فشار، دما، خوردگی و تنش‌های مکانیکی مقاومت کافی داشته باشد.
متریال‌های رایج بدنه و کاربرد آن‌ها:
| متریال | کاربرد معمول |
|---|---|
| چدن | آب و تأسیسات عمومی |
| فولاد کربنی | بخار و سیالات صنعتی |
| استنلس استیل | سیالات خورنده و صنایع غذایی و دارویی |
| برنز | آب، بخار سبک و کاربردهای دریایی |
انتخاب متریال مناسب تأثیر مستقیمی بر عمر مفید شیر فشار شکن و هزینه‌های نگهداری دارد.
دیافراگم (Diaphragm)
دیافراگم وظیفه حس کردن فشار خروجی را بر عهده دارد. هرگونه تغییر فشار باعث حرکت دیافراگم شده و این حرکت به مکانیزم داخلی شیر منتقل می‌شود تا موقعیت پلاگ تنظیم شود. دیافراگم معمولاً از لاستیک‌های مقاوم، PTFE یا مواد الاستومری ویژه ساخته می‌شود.
فنر تنظیم (Spring)
فنر نیروی مرجع سیستم را ایجاد کرده و مقدار فشار خروجی تنظیم‌شده را تعیین می‌کند. با تغییر میزان فشردگی فنر، فشار تنظیمی شیر تغییر می‌کند؛ بنابراین تنظیم صحیح فنر برای عملکرد پایدار سیستم ضروری است.
پلاگ و سیت (Plug & Seat)
پلاگ و سیت مهم‌ترین اجزای کنترل جریان هستند. حرکت پلاگ نسبت به سیت، سطح عبور سیال را تغییر داده و دبی و فشار خروجی را کنترل می‌کند. کیفیت ماشین‌کاری و جنس این قطعات نقش مهمی در آب‌بندی و دقت عملکرد شیر دارد.
پایلوت (Pilot)
در شیرهای فشار شکن پایلوت‌دار، پایلوت به‌عنوان کنترل‌کننده کمکی عمل می‌کند. این قطعه تغییرات فشار را با دقت بیشتری حس کرده و فرمان لازم را به شیر اصلی منتقل می‌کند؛ به همین دلیل در فشارهای بالا و دبی‌های زیاد عملکرد دقیق‌تری فراهم می‌شود.

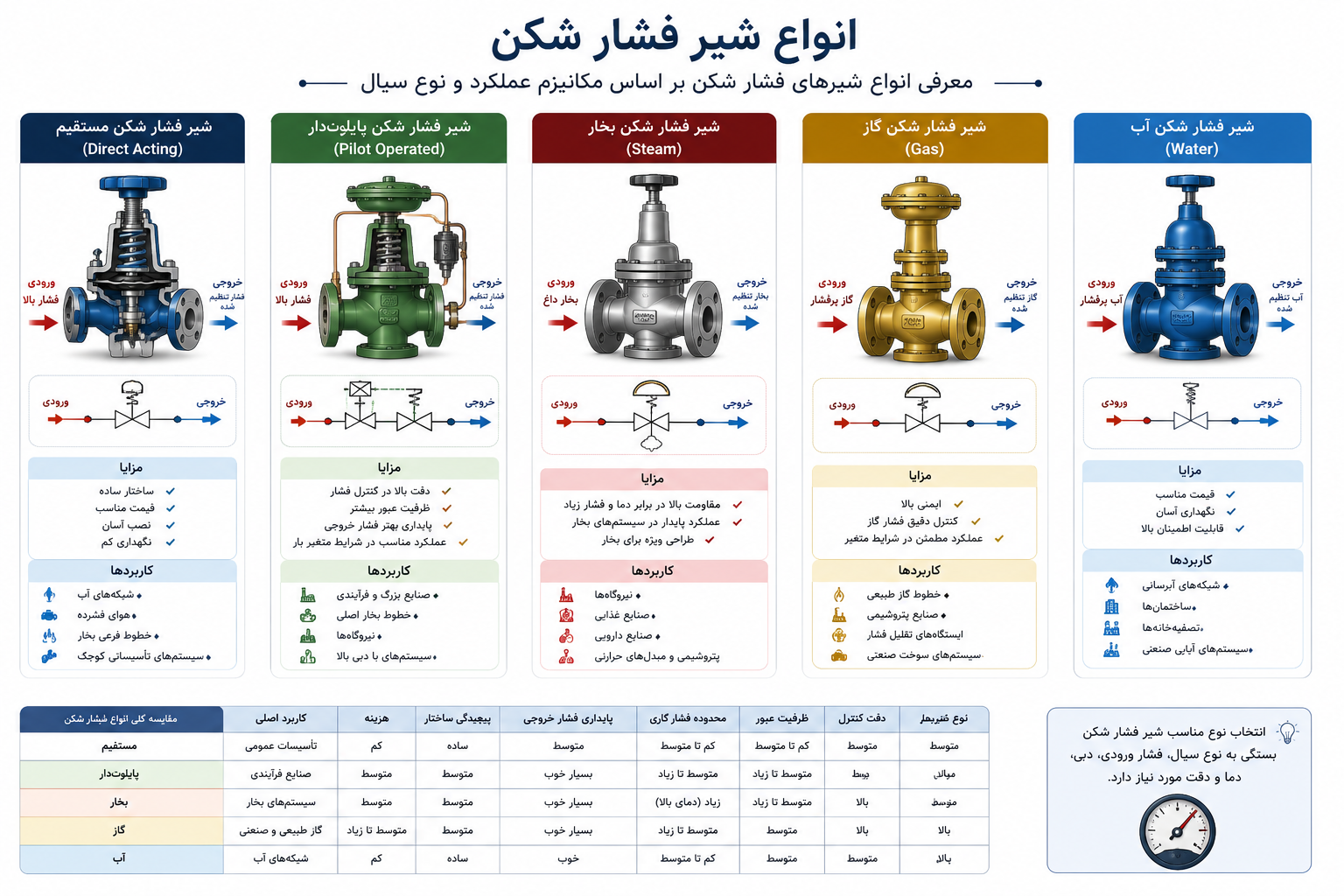

انواع شیر فشار شکن
شیرهای فشار شکن بر اساس مکانیزم عملکرد و نوع سیال به انواع مختلفی تقسیم می‌شوند. انتخاب نوع مناسب به فشار کاری، دبی، دمای سیال و دقت موردنیاز بستگی دارد.
شیر فشار شکن مستقیم (Direct Acting)
این مدل ساده‌ترین نوع سیستم کاهش فشار است و معمولاً برای ظرفیت‌های پایین و فشارهای متوسط استفاده می‌شود.
مزایا:
- ساختار ساده
- قیمت اقتصادی
- نصب آسان
- نگهداری کم
کاربردهای رایج: شبکه‌های آب، هوای فشرده، خطوط فرعی بخار و سیستم‌های تأسیساتی کوچک.
شیر فشار شکن پایلوت‌دار (Pilot Operated)
در این نوع شیر، یک پایلوت فشار خروجی را کنترل کرده و عملکرد شیر اصلی را تنظیم می‌کند.
مزایا:
- دقت بالاتر
- ظرفیت عبور بیشتر
- پایداری بهتر فشار خروجی
- عملکرد مناسب در شرایط متغیر بار
این مدل در صنایع بزرگ، خطوط بخار و واحدهای فرایندی کاربرد گسترده‌ای دارد.
شیر فشار شکن بخار
این نوع شیر به‌طور ویژه برای کاهش فشار بخار طراحی شده و در برابر دمای بالا و شرایط سخت فرایندی مقاومت مناسبی دارد.
کاربردها:
- نیروگاه‌ها
- صنایع غذایی
- صنایع دارویی
- پتروشیمی
- مبدل‌های حرارتی بخار
شیر فشار شکن گاز
برای کنترل فشار گازهای صنعتی و سوختی استفاده می‌شود و معمولاً دارای الزامات ایمنی ویژه است.
کاربردها:
- خطوط گاز طبیعی
- صنایع پتروشیمی
- ایستگاه‌های تقلیل فشار
- سیستم‌های سوخت صنعتی
شیر فشار شکن آب
این مدل برای کنترل فشار آب در سیستم‌های صنعتی و تأسیساتی به کار می‌رود.
کاربردها:
- شبکه‌های آبرسانی
- ساختمان‌ها
- تصفیه‌خانه‌ها
- سیستم‌های آبیاری صنعتی
مقایسه انواع شیر فشار شکن
| نوع شیر | دقت کنترل | ظرفیت عبور | کاربرد اصلی |
|---|---|---|---|
| مستقیم | متوسط | کم تا متوسط | تأسیسات عمومی |
| پایلوت‌دار | بالا | متوسط تا زیاد | صنایع فرایندی |
| بخار | بالا | متوسط تا زیاد | سیستم‌های بخار |
| گاز | بالا | متوسط | گاز طبیعی و صنعتی |
| آب | متوسط | متوسط | شبکه‌های آب |
به‌طور کلی، برای سیستم‌های ساده و کم‌هزینه، شیر فشار شکن مستقیم انتخاب مناسبی است؛ اما در فرایندهای صنعتی حساس که پایداری فشار اهمیت بالایی دارد، استفاده از شیر فشار شکن پایلوت‌دار توصیه می‌شود.

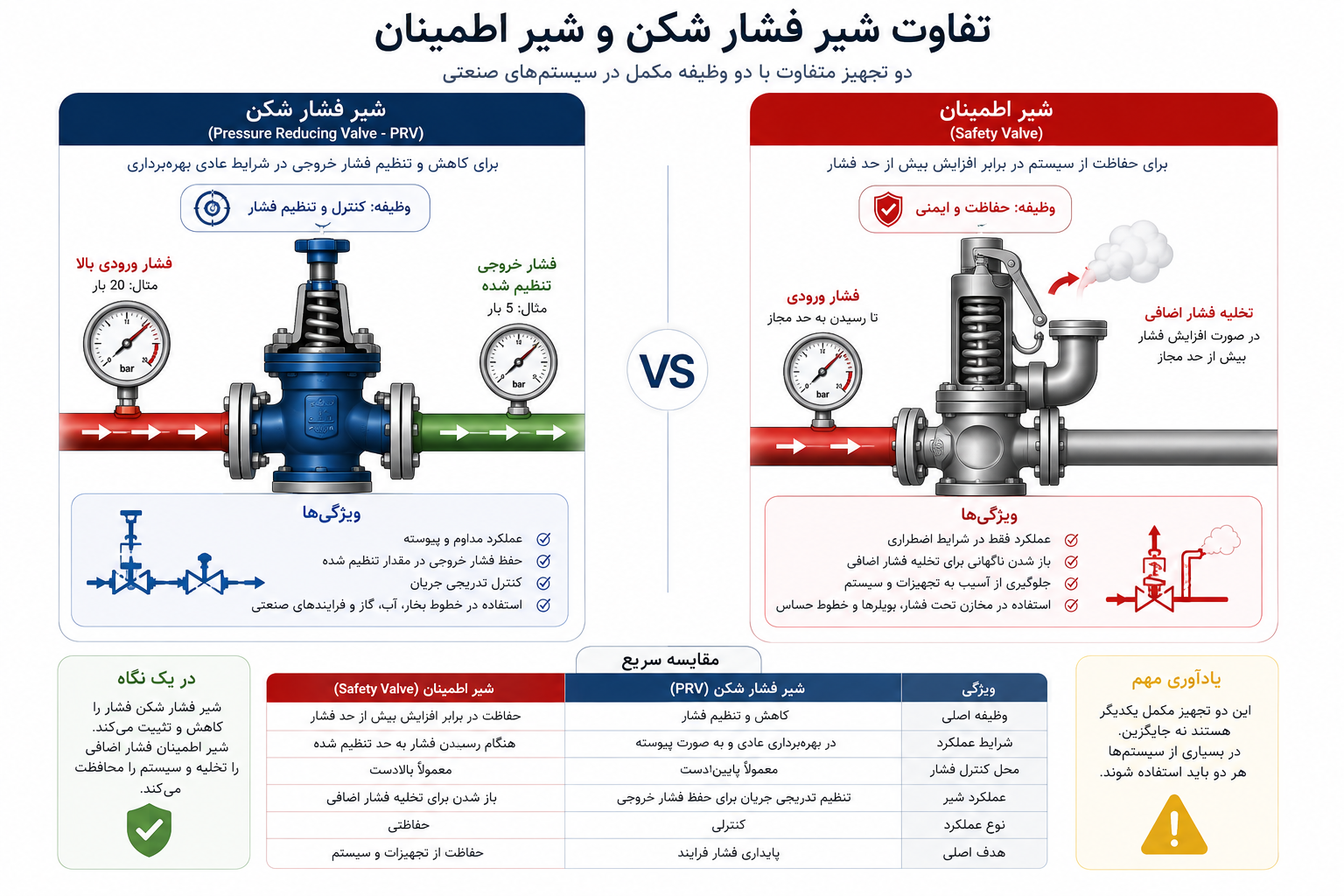

تفاوت شیر فشار شکن و شیر اطمینان
بسیاری از افراد شیر فشار شکن (Pressure Reducing Valve – PRV) را با شیر اطمینان (Safety Valve) اشتباه می‌گیرند، زیرا هر دو تجهیز با فشار سیستم در ارتباط هستند. با این حال، وظیفه، نحوه عملکرد و محل استفاده این دو شیر کاملاً متفاوت است.
شیر فشار شکن برای کاهش و تنظیم فشار خروجی در شرایط عادی بهره‌برداری استفاده می‌شود. این شیر به‌صورت مداوم فشار پایین‌دست را کنترل می‌کند و با تغییر وضعیت مسیر عبور سیال، فشار را در محدوده تنظیم‌شده نگه می‌دارد.
در مقابل، شیر اطمینان یک تجهیز حفاظتی است که در صورت افزایش فشار بیش از حد مجاز، وارد عمل می‌شود. در این شرایط، شیر با باز شدن مسیر تخلیه، بخشی از سیال را خارج می‌کند تا از افزایش خطرناک فشار و آسیب به تجهیزات جلوگیری شود.
تفاوت‌های اصلی شیر فشار شکن و شیر اطمینان
| ویژگی | شیر فشار شکن (PRV) | شیر اطمینان (Safety Valve) |
|---|---|---|
| وظیفه اصلی | کاهش و تنظیم فشار | حفاظت در برابر افزایش بیش از حد فشار |
| شرایط عملکرد | در بهره‌برداری عادی و به‌صورت پیوسته | هنگام رسیدن فشار به حد تنظیم‌شده |
| محل کنترل فشار | معمولاً فشار پایین‌دست | معمولاً فشار بالادست |
| عملکرد شیر | تنظیم تدریجی جریان برای حفظ فشار خروجی | باز شدن برای تخلیه فشار اضافی |
| هدف اصلی | پایداری فشار فرایند | حفاظت از تجهیزات و سیستم |
| نوع عملکرد | کنترلی | حفاظتی |
| کاربرد رایج | خطوط بخار، آب، گاز و فرایندهای صنعتی | مخازن تحت فشار، بویلرها، خطوط و تجهیزات تحت فشار |
آیا شیر فشار شکن می‌تواند جایگزین شیر اطمینان شود؟
خیر. این دو تجهیز از نظر عملکرد و هدف طراحی جایگزین یکدیگر نیستند.
شیر فشار شکن برای کنترل فشار در شرایط عادی سیستم طراحی شده است، اما شیر اطمینان وظیفه حفاظت اضطراری در برابر Overpressure را بر عهده دارد. بنابراین در بسیاری از سیستم‌های صنعتی ممکن است هر دو تجهیز در یک فرایند وجود داشته باشند، اما هر کدام وظیفه مشخص و مستقلی دارند.
برای مثال، در یک خط بخار ممکن است شیر فشار شکن فشار بخار ورودی را برای تجهیزات پایین‌دست از 20 بار به 5 بار کاهش دهد. در همین سیستم، یک شیر اطمینان می‌تواند برای جلوگیری از افزایش خطرناک فشار در بخش پایین‌دست یا تجهیزات مربوطه در نظر گرفته شود.
نکته مهم: انتخاب و تنظیم شیر اطمینان باید بر اساس الزامات طراحی، فشار مجاز تجهیزات و استانداردهای مربوط به سیستم انجام شود. بنابراین نباید از شیر فشار شکن به‌عنوان جایگزین یک تجهیز حفاظتی استفاده کرد.
مزایای استفاده از این تجهیز
استفاده از شیر فشار شکن (Pressure Reducing Valve – PRV) به کنترل پایدار فشار و حفاظت از تجهیزات در بسیاری از سیستم‌های صنعتی کمک می‌کند. این تجهیز با کاهش فشار ورودی و تنظیم فشار پایین‌دست، شرایط مناسب‌تری برای عملکرد تجهیزات مصرف‌کننده و خطوط فرایندی ایجاد می‌کند.
مهم‌ترین مزایای استفاده از شیر فشار شکن عبارت‌اند از:
۱. کاهش فشار اضافی
شیر فشار شکن می‌تواند فشار بالای ورودی را تا مقدار موردنیاز سیستم کاهش دهد. این ویژگی به‌خصوص در خطوطی که تجهیزات پایین‌دست توان تحمل فشار ورودی را ندارند، اهمیت زیادی دارد.
۲. افزایش ایمنی سیستم
کنترل فشار از افزایش بیش از حد فشار در بخش‌های پایین‌دست جلوگیری می‌کند و احتمال وارد شدن فشار نامناسب به تجهیزات را کاهش می‌دهد. البته شیر فشار شکن جایگزین تجهیزات حفاظتی مانند شیر اطمینان نیست.
۳. حفاظت از تجهیزات و خطوط لوله
فشار نامناسب می‌تواند باعث افزایش تنش مکانیکی، نشتی، فرسودگی اتصالات و آسیب به برخی تجهیزات شود. تنظیم فشار در محدوده مناسب، به کاهش این مشکلات و افزایش قابلیت اطمینان سیستم کمک می‌کند.
۴. بهبود پایداری فرایند
در بسیاری از فرایندهای صنعتی، تجهیزات برای کارکرد صحیح به فشار مشخصی نیاز دارند. شیر فشار شکن با تنظیم مداوم فشار خروجی، شرایط پایدارتری را برای تجهیزات پایین‌دست فراهم می‌کند.
۵. کاهش استهلاک و افزایش عمر تجهیزات
جلوگیری از قرار گرفتن مداوم تجهیزات در معرض فشار نامناسب می‌تواند استهلاک قطعات، اتصالات و خطوط را کاهش دهد. در نتیجه، در صورت انتخاب و تنظیم صحیح شیر، عمر مفید تجهیزات افزایش پیدا می‌کند.
۶. امکان مدیریت بهتر مصرف انرژی
در برخی سیستم‌ها، کاهش فشار تا سطح موردنیاز فرایند می‌تواند به مدیریت بهتر انرژی کمک کند؛ با این حال، میزان صرفه‌جویی به طراحی شبکه، نوع سیال، فشارهای کاری و شرایط بهره‌برداری بستگی دارد و نمی‌توان آن را برای همه سیستم‌ها یکسان در نظر گرفت.
۷. کاهش هزینه‌های نگهداری
کنترل مناسب فشار می‌تواند احتمال خرابی، نشتی و استهلاک زودهنگام تجهیزات را کاهش دهد. در نتیجه، هزینه‌های مربوط به تعمیرات و تعویض قطعات نیز می‌تواند کمتر شود.
۸. افزایش قابلیت اطمینان سیستم
وقتی فشار خروجی در محدوده موردنیاز باقی بماند، تجهیزات پایین‌دست شرایط کاری پایدارتر و قابل پیش‌بینی‌تری خواهند داشت. این موضوع در سیستم‌هایی که عملکرد مداوم و بدون وقفه اهمیت دارد، بسیار مهم است.
جمع‌بندی مزایای شیر فشار شکن
در مجموع، شیر فشار شکن با کنترل و کاهش فشار، نقش مهمی در پایداری فرایند، حفاظت از تجهیزات و بهبود شرایط بهره‌برداری دارد. البته دستیابی به این مزایا به انتخاب صحیح نوع شیر، سایز مناسب، محدوده فشار، ظرفیت عبور جریان و سازگاری متریال با سیال وابسته است.
| مزیت | تأثیر بر سیستم |
|---|---|
| کاهش فشار اضافی | تنظیم فشار ورودی برای تجهیزات پایین‌دست |
| افزایش ایمنی | کاهش ریسک فشار نامناسب در سیستم |
| حفاظت از تجهیزات | کاهش تنش و استهلاک ناشی از فشار بالا |
| پایداری فرایند | حفظ فشار خروجی در محدوده تنظیم‌شده |
| افزایش عمر تجهیزات | کاهش فرسودگی قطعات و اتصالات |
| مدیریت انرژی | امکان بهینه‌سازی مصرف در برخی سیستم‌ها |
| کاهش هزینه نگهداری | کاهش احتمال خرابی و تعمیرات |
| افزایش قابلیت اطمینان | ایجاد شرایط کاری پایدارتر |
کاربرد سیستم کاهش فشار در صنایع مختلف
شیر فشار شکن (Pressure Reducing Valve – PRV) در بسیاری از سیستم‌های صنعتی و تأسیساتی برای کاهش فشار و حفظ فشار خروجی در محدوده موردنیاز استفاده می‌شود. نوع شیر و مشخصات آن باید بر اساس عواملی مانند نوع سیال، فشار ورودی و خروجی، دما، دبی و شرایط کاری سیستم انتخاب شود.
مهم‌ترین کاربردهای شیر فشار شکن عبارت‌اند از:
صنایع نفت و گاز
در صنایع نفت و گاز، شیرهای فشار شکن برای کاهش و تنظیم فشار سیالات در خطوط فرایندی، شبکه‌های انتقال و تجهیزات مصرف‌کننده به کار می‌روند. کنترل فشار در این سیستم‌ها به حفاظت از تجهیزات پایین‌دست و ایجاد شرایط پایدار برای ادامه فرایند کمک می‌کند.
صنایع پتروشیمی
در واحدهای پتروشیمی، بسیاری از تجهیزات و خطوط فرایندی در محدوده فشار مشخصی کار می‌کنند. به همین دلیل، از شیر فشار شکن برای کاهش فشار سیال و تأمین فشار مناسب برای بخش‌های پایین‌دست استفاده می‌شود. انتخاب متریال و نوع شیر در این کاربردها اهمیت زیادی دارد؛ زیرا نوع سیال، دما و شرایط فرایندی می‌تواند بر عملکرد شیر تأثیر بگذارد.
نیروگاه‌ها
یکی از کاربردهای مهم شیر فشار شکن در نیروگاه‌ها، سیستم‌های بخار است. بخار ممکن است با فشار بالایی تولید شود، در حالی که برخی تجهیزات مصرف‌کننده به فشار پایین‌تری نیاز دارند. شیر فشار شکن بخار با کاهش و تنظیم فشار، شرایط مناسب‌تری برای تجهیزات پایین‌دست فراهم می‌کند.
صنایع غذایی
در صنایع غذایی، شیرهای فشار شکن در خطوط بخار، آب گرم و برخی سیستم‌های فرایندی مورد استفاده قرار می‌گیرند. در بخش‌هایی مانند سیستم‌های استریلیزاسیون، کنترل دقیق فشار و دما برای حفظ شرایط فرایند اهمیت دارد.
صنایع دارویی
فرایندهای تولید دارو معمولاً به کنترل دقیق پارامترهایی مانند فشار، دما و جریان نیاز دارند. شیر فشار شکن می‌تواند در سیستم‌های بخار و سایر خطوط فرایندی برای تأمین فشار مناسب تجهیزات پایین‌دست مورد استفاده قرار گیرد. در این کاربردها، انتخاب متریال و طراحی مناسب شیر اهمیت ویژه‌ای دارد.
تأسیسات ساختمانی و سیستم‌های آبرسانی
در ساختمان‌ها و شبکه‌های آبرسانی، فشار آب ورودی ممکن است بیشتر از مقدار موردنیاز تجهیزات و مصرف‌کننده‌ها باشد. شیر فشار شکن با کاهش فشار ورودی، فشار مناسب‌تری را در شبکه ایجاد می‌کند و به حفاظت از شیرآلات، لوله‌ها و تجهیزات متصل به سیستم کمک می‌کند.
صنایع دیگر
علاوه بر موارد بالا، شیرهای فشار شکن در صنایعی مانند نساجی، کاغذ و خمیر کاغذ، تولید مواد شیمیایی، سیستم‌های هوای فشرده و برخی فرایندهای تولیدی نیز کاربرد دارند. در هر یک از این کاربردها، انتخاب شیر باید متناسب با مشخصات سیال و شرایط واقعی فرایند انجام شود.
| صنعت | سیال یا کاربرد رایج | هدف استفاده از شیر فشار شکن |
|---|---|---|
| نفت و گاز | سیالات فرایندی و گازها | کاهش فشار و حفاظت از تجهیزات پایین‌دست |
| پتروشیمی | سیالات فرایندی | تنظیم فشار در محدوده موردنیاز فرایند |
| نیروگاه | بخار و آب | کاهش فشار و تأمین فشار مناسب تجهیزات |
| صنایع غذایی | بخار و آب گرم | کنترل فشار در فرایندهای حرارتی و استریلیزاسیون |
| صنایع دارویی | بخار و سیالات فرایندی | کنترل دقیق فشار در فرایندهای حساس |
| تأسیسات ساختمانی | آب | کاهش فشار آب ورودی و حفاظت از تجهیزات |
| هوای فشرده | هوای فشرده | تنظیم فشار موردنیاز تجهیزات پنوماتیک |
چگونه شیر تنظیم فشار مناسب انتخاب کنیم؟
انتخاب صحیح شیر فشار شکن فقط بر اساس سایز خط یا فشار اسمی انجام نمی‌شود. برای انتخاب Pressure Reducing Valve مناسب باید مجموعه‌ای از پارامترهای فرایندی، مکانیکی و عملیاتی بررسی شود. انتخاب نادرست می‌تواند باعث ناپایداری فشار خروجی، افزایش افت فشار، ایجاد صدا و لرزش یا کاهش عمر مفید شیر شود.
مهم‌ترین عوامل در انتخاب شیر فشار شکن عبارت‌اند از:
۱. فشار ورودی
ابتدا باید حداقل، فشار کاری معمول و حداکثر فشار ورودی مشخص شود. شیر انتخابی باید بتواند در محدوده فشار ورودی سیستم به‌صورت ایمن و پایدار کار کند.
۲. فشار خروجی موردنیاز
فشار موردنیاز تجهیزات پایین‌دست باید مشخص باشد. همچنین باید بررسی شود که شیر می‌تواند فشار خروجی موردنظر را در شرایط مختلف دبی و تغییرات فشار ورودی به‌صورت پایدار حفظ کند.
۳. نوع سیال
نوع سیال تأثیر مستقیمی بر انتخاب شیر دارد. آب، بخار، گاز، هوای فشرده و سایر سیالات فرایندی هرکدام ویژگی‌های متفاوتی دارند و به طراحی، متریال و مشخصات فنی متناسب با خود نیاز دارند.
۴. دمای سیال
حداقل و حداکثر دمای سیال باید پیش از انتخاب شیر مشخص شود. دما می‌تواند روی جنس بدنه، دیافراگم، آب‌بندی‌ها و سایر قطعات داخلی تأثیر بگذارد. این موضوع در شیرهای فشار شکن بخار اهمیت ویژه‌ای دارد.
۵. دبی یا ظرفیت جریان
یکی از مهم‌ترین پارامترهای انتخاب، دبی موردنیاز سیستم است. سایز شیر نباید صرفاً بر اساس قطر خط انتخاب شود؛ بلکه ظرفیت عبور جریان شیر باید با دبی واقعی سیستم مطابقت داشته باشد.
انتخاب شیر بیش از حد بزرگ می‌تواند باعث عملکرد نامناسب در دبی‌های پایین شود، در حالی که شیر کوچک‌تر از نیاز سیستم ممکن است افت فشار زیادی ایجاد کند و نتواند دبی موردنظر را تأمین کند.
۶. اختلاف فشار ورودی و خروجی
اختلاف بین فشار ورودی و فشار خروجی یکی از پارامترهای مهم در عملکرد شیر است. برای مثال، اگر فشار ورودی 20 بار و فشار خروجی موردنیاز 5 بار باشد، شیر باید بتواند این کاهش فشار را در دبی موردنظر به‌صورت پایدار انجام دهد.
در اختلاف فشارهای بالا، بررسی افت فشار، سرعت جریان، صدا، لرزش و احتمال کاویتاسیون اهمیت بیشتری پیدا می‌کند.
۷. جنس بدنه و قطعات داخلی
متریال شیر باید با نوع سیال، فشار و دمای کاری سازگار باشد. چدن، فولاد کربنی، استنلس استیل و آلیاژهای مختلف از جمله موادی هستند که بسته به شرایط فرایند می‌توانند مورد استفاده قرار گیرند.
همچنین جنس دیافراگم، سیت، پلاگ و آب‌بندی‌ها نیز باید متناسب با شرایط کاری انتخاب شود.
۸. نوع و سایز اتصال
نوع اتصال باید با خط لوله و استاندارد تجهیزات سازگار باشد. اتصال‌های فلنجی، رزوه‌ای و جوشی از گزینه‌های رایج هستند.
در انتخاب اتصال فلنجی، بررسی استاندارد فلنج و کلاس فشاری آن نیز اهمیت دارد.
۹. محدوده تنظیم فشار
محدوده تنظیم شیر باید با فشار خروجی موردنیاز سیستم مطابقت داشته باشد. بهتر است فشار کاری موردنظر در محدوده‌ای قرار داشته باشد که شیر بتواند در آن عملکرد پایدار و قابل‌کنترلی ارائه دهد.
۱۰. شرایط بهره‌برداری و تغییرات دبی
اگر دبی سیستم در طول زمان تغییر زیادی دارد، باید بررسی شود که شیر در حداقل، دبی معمول و حداکثر دبی چگونه عمل می‌کند. شیر مناسب باید بتواند در محدوده کاری موردنیاز، فشار خروجی را با نوسان قابل‌قبول حفظ کند.
۱۱. الزامات نگهداری و تعمیرات
دسترسی به قطعات یدکی، امکان تعمیر و سرویس، عمر آب‌بندی‌ها و سهولت نگهداری نیز باید در انتخاب شیر در نظر گرفته شود. این موضوع در واحدهایی که توقف فرایند هزینه بالایی دارد، اهمیت بیشتری پیدا می‌کند.
چک‌لیست انتخاب شیر فشار شکن
پیش از خرید یا انتخاب نهایی، بهتر است اطلاعات زیر از سیستم جمع‌آوری شود:
| پارامتر | اطلاعات موردنیاز |
|---|---|
| نوع سیال | آب، بخار، گاز یا سایر سیالات |
| فشار ورودی | حداقل، معمول و حداکثر |
| فشار خروجی | مقدار موردنیاز پایین‌دست |
| دبی | حداقل، معمول و حداکثر |
| دمای سیال | حداقل و حداکثر دمای کاری |
| اختلاف فشار | تفاوت فشار ورودی و خروجی |
| جنس شیر | متناسب با سیال و شرایط کاری |
| نوع اتصال | فلنجی، رزوه‌ای یا جوشی |
| سایز خط | قطر اسمی خط لوله |
| محدوده تنظیم | بازه فشار قابل تنظیم |
| شرایط کاری | پیوسته، متغیر یا متناوب |
| الزامات نگهداری | قطعات یدکی و امکان سرویس |
نکته مهم در انتخاب
سایز شیر فشار شکن را فقط بر اساس سایز لوله انتخاب نکنید. سایزینگ صحیح باید بر اساس دبی، فشار ورودی و خروجی، نوع سیال و شرایط کاری انجام شود. در کاربردهای حساس، استفاده از اطلاعات فرایندی دقیق و بررسی مشخصات فنی سازنده برای انتخاب نهایی ضروری است.
مشکلات رایج شیر تنظیم فشار
شیر فشار شکن در صورت انتخاب، نصب و تنظیم صحیح می‌تواند عملکرد پایداری داشته باشد. با این حال، عواملی مانند تغییرات دبی، تنظیم نادرست، آلودگی سیال، فرسودگی قطعات و انتخاب نامناسب شیر ممکن است باعث ایجاد اختلال در عملکرد آن شوند.
شناخت علائم و دلایل این مشکلات به عیب‌یابی سریع‌تر و جلوگیری از آسیب به تجهیزات کمک می‌کند.
۱. نوسان فشار خروجی
یکی از مشکلات رایج، نوسان فشار پایین‌دست است. این مشکل می‌تواند به دلایلی مانند تنظیم نادرست فنر، تغییرات شدید دبی، انتخاب نامناسب شیر، خرابی دیافراگم یا اختلال در پایلوت ایجاد شود.
اگر فشار خروجی به‌طور مداوم بالا و پایین شود، باید تنظیمات شیر، شرایط جریان و وضعیت قطعات داخلی بررسی شود.
۲. نشتی داخلی
نشتی داخلی زمانی رخ می‌دهد که شیر در حالت بسته نتواند جریان را به میزان مورد انتظار متوقف یا محدود کند. فرسودگی یا آسیب‌دیدگی سیت و پلاگ، وجود ذرات و آلودگی در سیال و آسیب به سطوح آب‌بندی از دلایل احتمالی این مشکل هستند.
تمیزکاری مناسب، بررسی قطعات داخلی و تعویض قطعات فرسوده می‌تواند به رفع نشتی کمک کند.
۳. خرابی یا اختلال در عملکرد پایلوت
در شیرهای فشار شکن پایلوت‌دار، وجود آلودگی، ذرات معلق یا رسوبات می‌تواند مسیرهای کوچک پایلوت را مسدود کند و عملکرد آن را تحت تأثیر قرار دهد.
در چنین شرایطی، فشار خروجی ممکن است ناپایدار شود یا شیر نتواند فشار تنظیم‌شده را به‌درستی حفظ کند. بررسی و تمیزکاری پایلوت و مسیرهای مربوط به آن از اقدامات مهم در عیب‌یابی این مشکل است.
۴. افت فشار بیش از حد
اگر فشار خروجی کمتر از مقدار مورد انتظار باشد، یکی از عوامل احتمالی می‌تواند انتخاب نامناسب سایز یا ظرفیت شیر باشد. گرفتگی مسیر، افزایش بیش از حد دبی و تنظیم نادرست نیز می‌توانند باعث افت فشار شوند.
به همین دلیل، هنگام انتخاب شیر باید حداقل، مقدار معمول و حداکثر دبی سیستم در نظر گرفته شود.
۵. لرزش و صدای غیرعادی
ایجاد صدا یا لرزش در شیر فشار شکن می‌تواند به شرایط نامناسب جریان، سرعت بالای سیال، افت فشار زیاد، کاویتاسیون یا انتخاب نادرست شیر مربوط باشد.
در صورت مشاهده صدای غیرعادی یا لرزش مداوم، باید شرایط فشار و دبی، سایز شیر و وضعیت نصب بررسی شود. ادامه کار شیر در شرایط نامناسب می‌تواند باعث افزایش استهلاک قطعات و کاهش عمر مفید تجهیز شود.
۶. افزایش فشار خروجی یا عدم کنترل صحیح فشار
گاهی ممکن است فشار پایین‌دست برخلاف مقدار تنظیم‌شده افزایش پیدا کند. خرابی سیت یا پلاگ، آسیب به دیافراگم، مشکل در پایلوت یا وجود آلودگی در مسیر کنترل می‌تواند از عوامل احتمالی این وضعیت باشد.
این مشکل اهمیت زیادی دارد، زیرا افزایش فشار پایین‌دست می‌تواند تجهیزات متصل به شیر را در معرض فشار نامناسب قرار دهد. در چنین شرایطی، بررسی سریع عملکرد شیر و تجهیزات حفاظتی سیستم ضروری است.
مشکل علت‌های احتمالی اقدام اولیه
| مشکل | علت‌های احتمالی | اقدام اولیه |
|---|---|---|
| نوسان فشار خروجی | تنظیم نادرست، تغییرات دبی، خرابی دیافراگم یا پایلوت | بررسی تنظیمات و شرایط جریان |
| نشتی داخلی | فرسودگی سیت یا پلاگ، آلودگی سیال | بررسی و تمیزکاری قطعات داخلی |
| اختلال پایلوت | رسوب یا گرفتگی مسیرهای کنترل | بررسی و تمیزکاری پایلوت |
| افت فشار زیاد | سایز نامناسب، دبی بالا یا گرفتگی مسیر | بررسی سایز و شرایط جریان |
| لرزش و صدا | سرعت بالا، افت فشار زیاد یا کاویتاسیون | بررسی فشار، دبی و شرایط نصب |
| افزایش فشار خروجی | خرابی قطعات داخلی یا پایلوت | بررسی سیستم کنترل و قطعات شیر |
نگهداری و سرویس شیر فشار شکن
نگهداری منظم شیر فشار شکن به حفظ پایداری فشار خروجی، کاهش استهلاک قطعات و افزایش قابلیت اطمینان سیستم کمک می‌کند. برنامه سرویس باید بر اساس نوع شیر، نوع سیال، شرایط کاری، میزان آلودگی و توصیه‌های سازنده تعیین شود.
مهم‌ترین اقدامات نگهداری و سرویس عبارت‌اند از:
۱. بررسی فشار ورودی و خروجی
فشار ورودی و خروجی باید به‌صورت دوره‌ای بررسی و با مقادیر مورد انتظار سیستم مقایسه شود. تغییرات غیرعادی فشار می‌تواند نشانه‌ای از مشکل در تنظیم شیر، قطعات داخلی یا شرایط جریان باشد.
۲. بررسی دیافراگم
در شیرهای دیافراگمی، وضعیت دیافراگم باید از نظر ترک‌خوردگی، پارگی، فرسودگی یا تغییر شکل بررسی شود. آسیب دیافراگم می‌تواند باعث ناپایداری فشار خروجی و عملکرد نامناسب شیر شود.
۳. بررسی و تنظیم فنر
فنر تنظیم باید از نظر سلامت مکانیکی و عملکرد صحیح بررسی شود. همچنین تنظیم فشار خروجی باید مطابق محدوده طراحی شیر و نیاز واقعی سیستم انجام گیرد و از تنظیم خودسرانه خارج از محدوده مجاز جلوگیری شود.
۴. بررسی سیت و پلاگ
سیت و پلاگ از مهم‌ترین قطعات مؤثر بر کنترل جریان و آب‌بندی شیر هستند. وجود خوردگی، رسوب، سایش یا آسیب در این قطعات می‌تواند باعث نشتی داخلی و کاهش دقت کنترل فشار شود.
۵. تمیزکاری مسیرها و قطعات داخلی
وجود ذرات معلق، رسوبات و آلودگی می‌تواند مسیر جریان یا اجزای کنترلی را مسدود کند. تمیزکاری دوره‌ای، به‌ویژه در سیستم‌هایی با سیال آلوده، می‌تواند از اختلال در عملکرد شیر جلوگیری کند.
۶. بررسی و تست پایلوت
در مدل‌های پایلوت‌دار، عملکرد پایلوت و مسیرهای مرتبط با آن باید به‌صورت دوره‌ای بررسی شود. گرفتگی یا اختلال در پایلوت می‌تواند باعث نوسان فشار خروجی یا عدم توانایی شیر در حفظ فشار تنظیم‌شده شود.
۷. بررسی نشتی و اتصالات
اتصالات، آب‌بندی‌ها و نقاط اتصال شیر باید از نظر نشتی بررسی شوند. مشاهده نشتی می‌تواند نشانه خرابی آب‌بندی، شل شدن اتصال یا آسیب یکی از قطعات باشد و باید در سریع‌ترین زمان بررسی شود.
۸. تست عملکرد پس از سرویس
پس از انجام تعمیر یا سرویس، عملکرد شیر باید در شرایط کاری مناسب بررسی شود. فشار ورودی، فشار خروجی، نشتی و پایداری عملکرد باید کنترل شوند تا از عملکرد صحیح تجهیز اطمینان حاصل شود.
نکته مهم: زمان‌بندی سرویس شیر فشار شکن یکسان نیست و به نوع تجهیز، شرایط فرایند و توصیه سازنده بستگی دارد. در سیستم‌های حساس، برنامه نگهداری باید بر اساس دستورالعمل فنی سازنده و شرایط واقعی بهره‌برداری تنظیم شود.
چک‌لیست نگهداری شیر فشار شکن
| مورد بررسی | هدف |
|---|---|
| فشار ورودی و خروجی | بررسی پایداری و صحت عملکرد |
| دیافراگم | تشخیص پارگی، ترک یا فرسودگی |
| فنر تنظیم | بررسی سلامت و تنظیم فشار |
| سیت و پلاگ | بررسی سایش، خوردگی و نشتی |
| مسیرهای داخلی | حذف رسوبات و آلودگی |
| پایلوت | اطمینان از عملکرد صحیح سیستم کنترلی |
| اتصالات و آب‌بندی | تشخیص و رفع نشتی |
| تست عملکرد | اطمینان از عملکرد صحیح پس از سرویس |
برندهای معتبر شیر فشار شکن
انتخاب برند مناسب در کنار بررسی مشخصات فنی، یکی از عوامل مؤثر در عملکرد و قابلیت اطمینان شیر فشار شکن است. با این حال، صرفاً شناخته‌شدن یک برند به معنی مناسب بودن تمام محصولات آن برای هر کاربرد نیست. نوع سیال، فشار و دما، دبی، محدوده تنظیم و شرایط کاری باید در انتخاب مدل مناسب در نظر گرفته شود.
برخی از برندهای شناخته‌شده در زمینه شیرهای فشارشکن و تجهیزات کنترل فشار عبارت‌اند از:
SAMSON
SAMSON از تولیدکنندگان شناخته‌شده تجهیزات کنترل فرایند و شیرهای کنترلی است. محصولات این شرکت در حوزه کنترل و تنظیم پارامترهای فرایندی مورد استفاده قرار می‌گیرند.
برای انتخاب یک مدل SAMSON، بهتر است مشخصات فنی همان مدل، از جمله محدوده فشار، دما، ظرفیت جریان و نوع سیال بررسی شود.
ARI-Armaturen
ARI-Armaturen طیف مشخصی از شیرهای فشارشکن را ارائه می‌کند. این شرکت شیرهای Pressure Reducing را برای تنظیم پایدار فشار و حفاظت از سیستم در برابر افزایش فشار معرفی کرده و کاربرد آن‌ها را در سیستم‌های صنعتی و HVAC پوشش می‌دهد.
Spirax Sarco
Spirax Sarco یکی از برندهای تخصصی در حوزه سیستم‌های بخار و کنترل آن است. این شرکت مجموعه‌ای از شیرهای فشارشکن و تجهیزات کنترل فشار را برای بخار، هوای فشرده، گاز و برخی سیالات صنعتی ارائه می‌کند.
Fisher
Fisher یکی از نام‌های شناخته‌شده در حوزه شیرهای کنترلی و تنظیم‌کننده‌های فشار صنعتی است و محصولات آن در کاربردهای مختلف فرایندی مورد استفاده قرار می‌گیرند. هنگام انتخاب محصول، باید مدل و مشخصات فنی آن متناسب با شرایط واقعی فرایند بررسی شود.
Honeywell
Honeywell نیز در حوزه تجهیزات کنترل فرایند و تنظیم فشار فعالیت دارد و محصولات آن در کاربردهای صنعتی و تأسیساتی مورد استفاده قرار می‌گیرند. انتخاب مدل مناسب این برند نیز باید بر اساس نوع سیال، فشار، دما، ظرفیت جریان و الزامات سیستم انجام شود.
نکته مهم در انتخاب برند
بهتر است برند را تنها بر اساس شهرت انتخاب نکنید. مدل دقیق شیر، مشخصات فنی، دسترسی به قطعات یدکی، خدمات فنی، استانداردهای محصول و سازگاری آن با شرایط فرایند نیز باید بررسی شود.

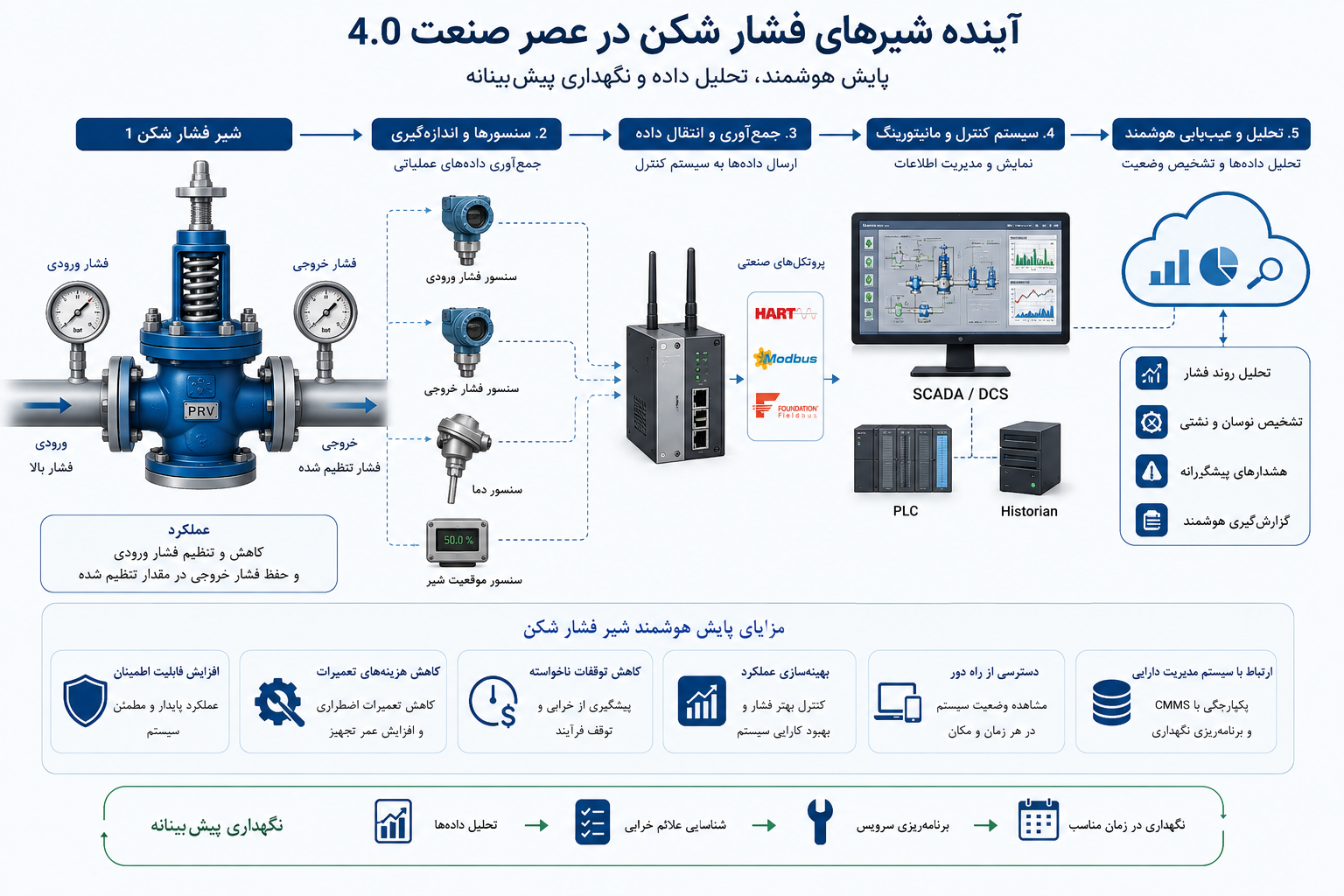

آینده شیرهای فشار شکن و نقش فناوری‌های هوشمند
با گسترش Industry 4.0 و حرکت صنایع به سمت پایش و نگهداری پیش‌بینانه، کنترل و مدیریت تجهیزات فرایندی نیز در حال تغییر است. شیرهای فشار شکن در این مسیر می‌توانند با استفاده از تجهیزات اندازه‌گیری، سنسورها و سامانه‌های مانیتورینگ به بخشی از سیستم‌های هوشمند کنترل و مدیریت تجهیزات تبدیل شوند.
در این رویکرد، اطلاعات مربوط به فشار ورودی و خروجی، دما، وضعیت عملکرد شیر و برخی پارامترهای عملیاتی جمع‌آوری و برای پایش وضعیت تجهیز مورد استفاده قرار می‌گیرد. این اطلاعات می‌توانند به اپراتورها و تیم‌های تعمیرات کمک کنند تا تغییرات غیرعادی عملکرد شیر را زودتر شناسایی کنند.
مهم‌ترین روندهای آینده در شیرهای فشار شکن
۱. مانیتورینگ آنلاین فشار
با استفاده از سنسورها و تجهیزات اندازه‌گیری، فشار بالادست و پایین‌دست می‌تواند به‌صورت پیوسته پایش شود. این اطلاعات امکان شناسایی سریع تغییرات فشار و عملکرد غیرعادی سیستم را فراهم می‌کند.
۲. تشخیص زودهنگام خرابی
تحلیل داده‌های عملکردی می‌تواند به شناسایی علائمی مانند نوسان فشار، نشتی، افت عملکرد یا تغییرات غیرعادی در شرایط کاری کمک کند. این قابلیت در کنار سیستم‌های نگهداری پیش‌بینانه می‌تواند احتمال خرابی ناگهانی را کاهش دهد.
۳. اتصال به سیستم‌های کنترل و مدیریت دارایی
در سیستم‌های صنعتی پیشرفته، اطلاعات مربوط به شیر فشار شکن می‌تواند با سیستم‌های کنترل فرایند، SCADA، DCS یا سامانه‌های مدیریت دارایی یکپارچه شود. این اتصال امکان مشاهده وضعیت تجهیزات و تصمیم‌گیری بهتر درباره تعمیرات و سرویس را فراهم می‌کند.
۴. کاهش هزینه‌های تعمیرات و توقف فرایند
پایش مداوم وضعیت تجهیز می‌تواند به شناسایی مشکلات پیش از تبدیل شدن آن‌ها به خرابی جدی کمک کند. در نتیجه، برنامه‌ریزی تعمیرات دقیق‌تر شده و احتمال توقف‌های ناخواسته فرایند کاهش پیدا می‌کند.
۵. افزایش قابلیت اطمینان سیستم
ترکیب کنترل فشار، پایش وضعیت و تحلیل داده‌ها می‌تواند دید دقیق‌تری از عملکرد شیر و شرایط فرایند در اختیار اپراتورها قرار دهد. این موضوع در واحدهایی که پایداری فرایند و کاهش توقف تجهیزات اهمیت بالایی دارد، ارزشمند است.
نکته مهم: هوشمندسازی به این معنا نیست که تمام شیرهای فشار شکن به‌صورت ذاتی هوشمند هستند. میزان قابلیت پایش و ارتباط دیجیتال به طراحی شیر، تجهیزات جانبی، سنسورها و سیستم کنترل مورد استفاده در پروژه بستگی دارد.
سوالات متداول
۱. آیا شیر فشار شکن فشار خروجی را همیشه ثابت نگه می‌دارد؟
شیر فشار شکن برای حفظ فشار خروجی در محدوده تنظیم‌شده طراحی شده است، اما عملکرد آن به شرایطی مانند دبی، فشار ورودی، نوع سیال و محدوده کاری شیر بستگی دارد. انتخاب و سایزینگ صحیح شیر برای دستیابی به فشار پایدار اهمیت زیادی دارد.
۲. آیا شیر فشار شکن برای بخار، آب و گاز یکسان است؟
خیر. نوع سیال یکی از عوامل اصلی در انتخاب شیر فشار شکن است. شیر مورد استفاده برای بخار باید با دما و شرایط فشار بخار سازگار باشد، در حالی که شیرهای مورد استفاده برای آب یا گاز ممکن است طراحی و متریال متفاوتی داشته باشند.
۳. آیا شیر فشار شکن به‌صورت مداوم کار می‌کند؟
بله. شیر فشار شکن در شرایط عادی بهره‌برداری به‌صورت خودکار فشار پایین‌دست را کنترل می‌کند و با تغییر وضعیت مسیر عبور سیال، فشار را در محدوده تنظیم‌شده نگه می‌دارد.
۴. چرا فشار خروجی شیر فشار شکن نوسان دارد؟
نوسان فشار می‌تواند دلایل مختلفی داشته باشد؛ از جمله تغییرات شدید دبی، تنظیم نادرست، انتخاب نامناسب شیر، گرفتگی مسیرهای کنترلی، خرابی دیافراگم یا اختلال در پایلوت. برای تشخیص علت باید شرایط کاری و وضعیت قطعات شیر بررسی شود.
۵. آیا شیر فشار شکن نیاز به سرویس دوره‌ای دارد؟
بله. زمان‌بندی سرویس به نوع شیر، سیال، شرایط کاری و توصیه سازنده بستگی دارد. بررسی فشار ورودی و خروجی، دیافراگم، سیت و پلاگ، پایلوت، آب‌بندی‌ها و مسیرهای داخلی از اقدامات مهم نگهداری است.
۶. چگونه سایز مناسب شیر فشار شکن را انتخاب کنیم؟
سایز شیر نباید فقط بر اساس قطر لوله تعیین شود. برای انتخاب صحیح باید عواملی مانند فشار ورودی و خروجی، حداقل و حداکثر دبی، نوع سیال، دمای کاری و شرایط بهره‌برداری بررسی شوند. در کاربردهای صنعتی، استفاده از اطلاعات فرایندی و مشخصات فنی سازنده برای سایزینگ دقیق ضروری است.
۷. آیا شیر فشار شکن جایگزین شیر اطمینان می‌شود؟
خیر. شیر فشار شکن برای کاهش و تنظیم فشار در شرایط عادی استفاده می‌شود، در حالی که شیر اطمینان یک تجهیز حفاظتی برای مقابله با افزایش بیش از حد فشار است. این دو تجهیز از نظر عملکرد و هدف طراحی جایگزین یکدیگر نیستند.
۸. چه عواملی در انتخاب شیر فشار شکن اهمیت بیشتری دارند؟
نوع سیال، فشار ورودی، فشار خروجی، دبی، دمای سیال، جنس بدنه و قطعات داخلی، نوع اتصال، محدوده تنظیم فشار و شرایط بهره‌برداری از مهم‌ترین عوامل انتخاب هستند.
۹. چه برندهایی در زمینه شیر فشار شکن شناخته شده هستند؟
برندهایی مانند SAMSON، ARI-Armaturen، Spirax Sarco، Fisher و Honeywell در حوزه شیرهای کنترلی و تجهیزات تنظیم فشار شناخته شده‌اند. با این حال، انتخاب برند و مدل مناسب باید بر اساس نوع سیال، فشار، دما، دبی و شرایط کاری سیستم انجام شود.
جمع‌بندی
شیر فشار شکن یکی از تجهیزات مهم برای کاهش و کنترل فشار سیال در سیستم‌های صنعتی و تأسیساتی است. این تجهیز با کاهش فشار ورودی و کنترل فشار پایین‌دست، به پایداری فرایند و حفاظت از تجهیزات کمک می‌کند.
انتخاب شیر فشار شکن مناسب به عواملی مانند نوع سیال، فشار ورودی و خروجی، دبی، دمای کاری، سایز و شرایط بهره‌برداری بستگی دارد. همچنین سرویس و نگهداری منظم شیر، بررسی قطعات داخلی و کنترل عملکرد آن می‌تواند از بروز مشکلاتی مانند نوسان فشار، نشتی و افت عملکرد جلوگیری کند.
در نهایت، انتخاب یک شیر فشار شکن مناسب تنها به برند یا سایز خط لوله محدود نمی‌شود؛ بلکه باید مشخصات فنی تجهیز با شرایط واقعی فرایند مطابقت داشته باشد. بررسی دقیق اطلاعات فنی و استفاده از مشخصات ارائه‌شده توسط سازنده، به انتخاب مطمئن‌تر و عملکرد پایدارتر سیستم کمک می‌کند.
در شرکت ویهان امکان تأمین انواع شیر فشار شکن از برندهای معتبر SAMSON، Fisher، Masoneilan، Honeywell و ARI Armaturen فراهم است در نتیجه برای دریافت اطلاعات فنی، استعلام قیمت و انتخاب بهترین مدل، می‌توانید با کارشناسان ما تماس بگیرید.
منابع و مراجع
- Spirax Sarco – Pressure Reducing & Surplussing Valves
منبع رسمی درباره انواع شیرهای فشارشکن، نحوه کنترل فشار و کاربرد آن‌ها در سیستم‌های بخار و سیالات صنعتی.
مشاهده منبع رسمی Spirax Sarco - Spirax Sarco – Pressure Reducing and Surplussing Valves for Steam and Industrial Fluids
مستندات فنی مربوط به شیرهای فشارشکن، انواع Direct Acting و Pilot Operated و مشخصات کاربردی آن‌ها.
مشاهده مستندات فنی Spirax Sarco
دیدگاهتان را بنویسید
